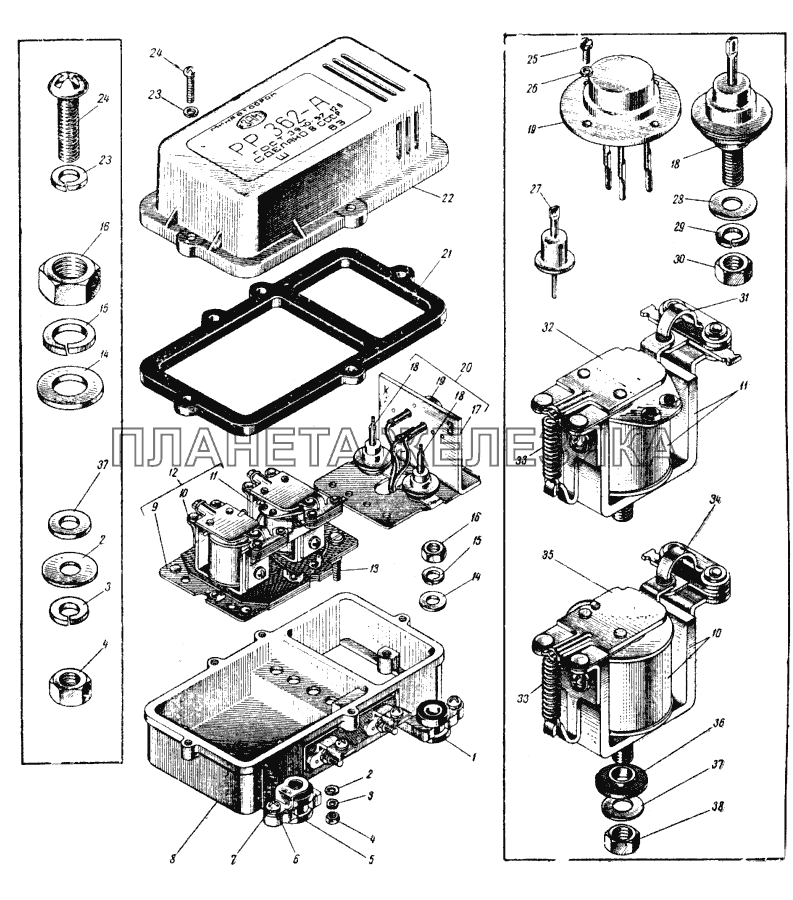

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
4-082 |
Шайба Подробнее |
|
||
412-3702010 |
Реле-регулятор Подробнее |
|
||
5-082 |
Шайба пружинная Подробнее |
|
||
5-082 |
Шайба пружинная Подробнее |
|
||
8Х-1541 |
Винт крепления панели и панели теплоотвода к основанию Подробнее |
|
||
Д7Б |
Диод Д7Б (ТР 3215.108 ТУ) Подробнее |
|
||
МЛТ-1 |
Резистор МЛТ-1, 120 + 10%, (ГОСТ 7113-63) Подробнее |
|
||
МЛТ-1 |
Резистор МЛТ-1, 120 + 10%, (ГОСТ 7113-63) Подробнее |
|
||
МЛТ-2 |
Резистор МЛТ-2, 120 + 10%, (ГОСТ 7113-63) Подробнее |
|
||
Н-1214 |
Шайба Подробнее |
|
||
П4БЭ |
Триод П4БЭ (ТУ СИЗ.365.005) Подробнее |
|
||
РР362-3702520 |
Сопротивление комбинированное Подробнее |
|
||
РР362-А |
Реле-регулятор Подробнее |
|
||
1 | РР24-3702006 |
Втулка амортизационная Подробнее |
|
|
2 | Н-1214 |
Шайба Подробнее |
|
|
3 | 4-082 |
Шайба Подробнее |
|
|
4 | Х-4019 |
Гайка клеммового болта Подробнее |
|
|
5 | РР362-3702113 |
Кронштейн Подробнее |
|
|
6 | 5-082 |
Шайба пружинная Подробнее |
|
|
7 | 7Х-1598 |
Винт крепления кронштейна и скобы Подробнее |
|
|
8 | РР362-3702100 |
Основание с выводами и клеммами в сборе Подробнее |
|
|
9 | РР362-3702510 |
Панель с сопротивлениями в сборе Подробнее |
|
|
10 | РР362-3702400 |
Регулятор напряжения в сборе Подробнее |
|
|
11 | РР362-3702610 |
Сердечник с обмотками реле защиты и ярмом в сборе Подробнее |
|
|
12 | РР362-3702500 |
Панель в сборе Подробнее |
|
|
13 | РР362-3702501 |
Болт клеммовый Подробнее |
|
|
14 | 252004-П29 |
Шайба Подробнее |
|
|
15 | 252134-П29 |
Шайба пружинная Подробнее |
|
|
16 | 250508-П29 |
Гайка Подробнее |
|
|
17 | РР362-3702810-А |
Теплоотвод с панелью в сборе Подробнее |
|
|
18 | Д242 |
Диод Д242 (ТУ УЖО 321.049) Подробнее |
|
|
19 | РР362-3702805-А |
Триод П4БЭ с выводами в сборе Подробнее |
|
|
20 | РР362-3702800 |
Панель теплоотвода в сборе Подробнее |
|
|
21 | РР362-3702008 |
Прокладка уплотнительная Подробнее |
|
|
22 | РР362-3702003-А |
Крышка основания (корпуса) Подробнее |
|
|
23 | 4-082 |
Шайба Подробнее |
|
|
24 | 8Х-1549 |
Винт крепления крышки Подробнее |
|
|
25 | Н-4264 |
Винт крепления триода Подробнее |
|
|
26 | 3-082 |
Шайба пружинная Подробнее |
|
|
27 | РР362-3702503 |
Диод Д7Б в сборе Подробнее |
|
|
28 | [Шайба] |
Шайба Подробнее |
|
|
29 | 6-082 |
Шайба пружинная Подробнее |
|
|
30 | [Гайка крепления диода] |
Гайка крепления диода Подробнее |
|
|
31 | РР361-3702330 |
Держатель с контактом и угольником реле защиты в сборе Подробнее |
|
|
32 | РР362-3702620 |
Якорь реле защиты в сборе Подробнее |
|
|
33 | РР24-3702418 |
Пружина Подробнее |
|
|
34 | РР361-3702430 |
Держатель с контактом и угольником регулятора напряжения в сборе Подробнее |
|
|
35 | РР362-3702420 |
Якорь регулятора напряжения в сборе Подробнее |
|
|
36 | РР315-3702419 |
Втулка изоляционная Подробнее |
|
|
37 | 8Х-1497 |
Шайба 5 Подробнее |
|
|
37 | 8Х-1497 |
Шайба 5 Подробнее |
|
|
38 | Х-4003 |
Гайка М5 Подробнее |
|
|
38 | Х-4003 |
Гайка М5 Подробнее |
|
