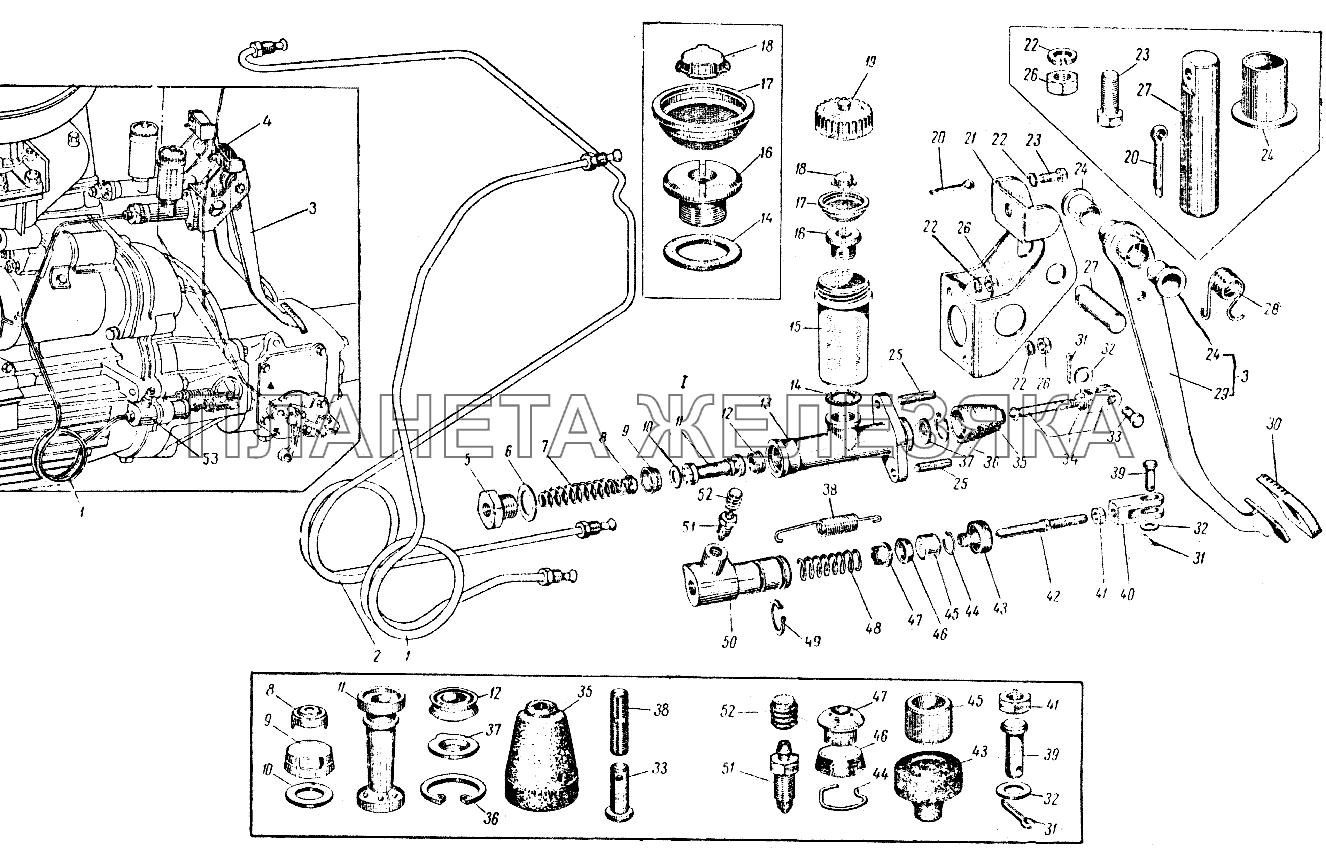

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 403-3505028 |
Поршень главного цилиндра привода выключения сцепления в сборе Подробнее |
|
||
| 403-3505031 |
Пружина в сборе Подробнее |
|
||
| 403-3505116 |
Крышка бачка главного цилиндра привода выключения сцепления Подробнее |
|
||
| 408-3505950 |
Толкатель поршня главного цилиндра выключения сцепления в сборе (комплект) Подробнее |
|
||
| 408П-1602010 |
Педаль сцепления с втулками в сборе Подробнее |
|
||
| 1 | 412-1602590 |
Трубка гидропривода от главного цилиндра выключения сцепления к рабочему цилиндру в сборе Подробнее |
|
|
| 2 | 412П-1602590 |
Трубка гидропривода от главного цилиндра выключения сцепления к рабочему цилиндру в сборе Подробнее |
|
|
| 3 | 403-1602010 |
Педаль сцепления с втулками в сборе Подробнее |
|
|
 |
4 | 408-1609010 |
Цилиндр привода выключения сцепления, главный в сборе Подробнее |
|
| 5 | 403-1609017 |
Штуцер главного цилиндра привода выключения сцепления Подробнее |
|
|
| 6 | 402-3505018 |
Прокладка штуцера главного цилиндра привода выключения сцепления Подробнее |
|
|
| 7 | 403-3505032 |
Пружина поршня главного цилиндра привода выключения сцепления в сборе, возвратная Подробнее |
|
|
| 8 | 402-3505037 |
Держатель возвратной пружины поршня главного цилиндра привода выключения сцепления Подробнее |
|
|
| 9 | 402-3505035 |
Манжета уплотнительная Подробнее |
|
|
| 10 | 403-3505030 |
Клапан поршня главного цилиндра привода выключения сцепления Подробнее |
|
|
| 11 | 403-3505029 |
Поршень главного цилиндра сцепления Подробнее |
|
|
| 12 | 403-3505033 |
Манжета поршня Подробнее |
|
|
| 13 | 403-1609015 |
Корпус главного цилиндра привода выключения сцепления Подробнее |
|
|
| 14 | 403-3505117 |
Прокладка штуцера бачка главного цилиндра привода выключения сцепления Подробнее |
|
|
| 15 | 403-3505108-Б |
Корпус бачка главного цилиндра привода выключения сцепления Подробнее |
|
|
| 16 | 403-3505115 |
Штуцер бачка главного цилиндра привода выключения сцепления Подробнее |
|
|
| 17 | 403-3505126 |
Сетка бачка главного цилиндра привода выключения сцепления в сборе Подробнее |
|
|
| 18 | 403-3505113-Б |
Обойма крышки бачка главного цилиндра привода выключения сцепления Подробнее |
|
|
| 19 | 403-3505110 |
Крышка бачка Подробнее |
|
|
| 20 | 258053-П |
Шплинт разводной Подробнее |
|
|
| 21 | 408-1602068-А |
Кронштейн крепления педали сцепления к щиту передка кузова Подробнее |
|
|
| 22 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 22 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 23 | 201455-П2 |
Болт крепления кронштейна педали сцепления к щиту передка кузова Подробнее |
|
|
| 24 | 403-1602017 |
Втулка ступицы педали сцепления Подробнее |
|
|
| 25 | 216233-П8 |
Шпилька крепления корпуса главного цилиндра привода выключения сцепления (и кронштейна крепления педали сцепления) Подробнее |
|
|
 |
26 | 250511-П29 |
Гайка Подробнее |
|
| 27 | 403-1602055 |
Ось педали сцепления Подробнее |
|
|
| 28 | 403-1602094-Б |
Пружина оттяжная Подробнее |
|
|
| 30 | 403-1602048 |
Накладка педали Подробнее |
|
|
 |
31 | 258039-П |
Шплинт разводной Подробнее |
|
| 31 | 258039-П8 |
Шплинт разводной Подробнее |
|
|
| 32 | 252005-П29 |
Шайба Подробнее |
|
|
| 32 | 252005-П29 |
Шайба Подробнее |
|
|
| 33 | 250034-П29 |
Палец толкателя поршня главного цилиндра привода выключения сцепления Подробнее |
|
|
| 34 | 250510-П29 |
Гайка Подробнее |
|
|
| 34 | 408-3505062 |
Толкатель поршня главного цилиндра сцепления Подробнее |
|
|
| 34 | 408-3505064 |
Вилка толкателя поршня главного цилиндра сцепления Подробнее |
|
|
| 35 | 403-3505065 |
Колпак защитный Подробнее |
|
|
| 36 | 403-3505038 |
Кольцо стопорное Подробнее |
|
|
| 37 | 403-3505048-Б |
Шайба поршня главного цилиндра привода выключения сцепления, упорная Подробнее |
|
|
| 38 | 412-1602155 |
Пружина выключения сцепления, оттяжная Подробнее |
|
|
 |
39 | 260034-П29 |
Палец толкателя Подробнее |
|
| 40 | 403-1602524 |
Наконечник толкателя вилки выключения сцепления Подробнее |
|
|
| 40 | 412-1602520 |
Толкатель вилки выключения сцепления в сборе Подробнее |
|
|
| 41 | 250510-П29 |
Гайка Подробнее |
|
|
| 42 | 412-1602521 |
Толкатель вилки выключения сцепления Подробнее |
|
|
| 43 | 403-1602519 |
Колпак защитный Подробнее |
|
|
| 44 | 403-1602518 |
Кольцо стопорное Подробнее |
|
|
| 45 | 403-1602514 |
Поршень цилиндра привода Подробнее |
|
|
| 46 | 403-3501051-А |
Манжета Подробнее |
|
|
| 47 | 408-1602515 |
Грибок распорной манжеты Подробнее |
|
|
| 48 | 408-1602517 |
Пружина цилиндра привода выключения сцепления Подробнее |
|
|
| 49 | 412-1602525 |
Кольцо стопорное Подробнее |
|
|
 |
50 | 412-1602512 |
Рабочий цилиндр привода выключения сцепления Подробнее |
|
| 51 | 403-3501064 |
Клапан выпуска воздуха из рабочего цилиндра привода выключения сцепления Подробнее |
|
|
| 52 | 402-3501065 |
Колпачок клапана Подробнее |
|
|
| 52 | ГАЗ-12-3501049 |
Колпачок клапана выпуска воздуха из рабочего цилиндра привода выключения сцепления Подробнее |
|
|
| 53 | 412-1602510 |
Рабочий цилиндр привода выключения сцепления в сборе Подробнее |
|
