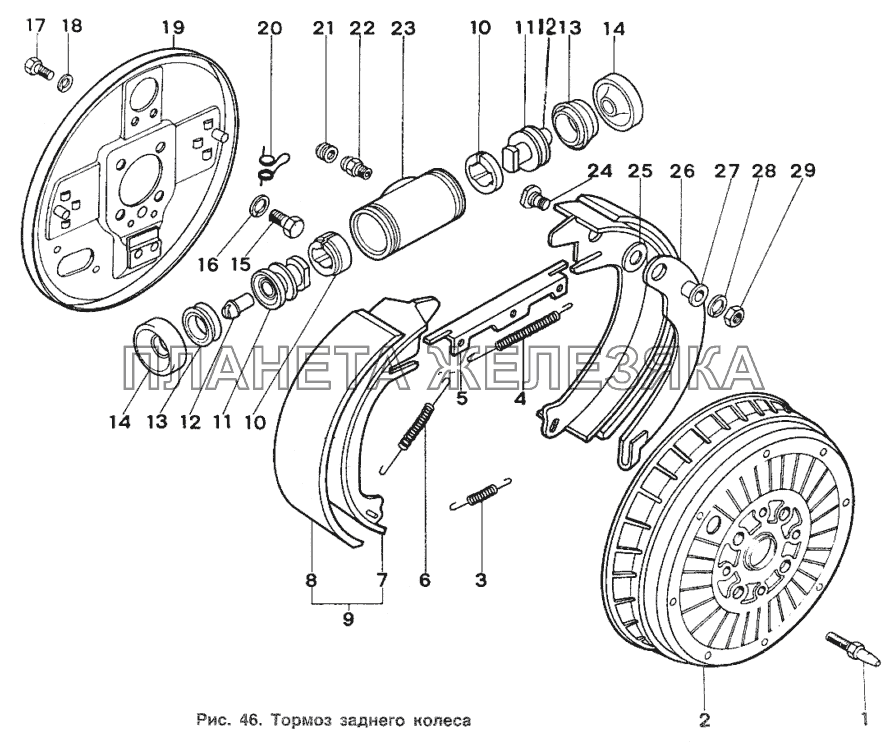

/69.gif "Тормоз заднего колеса ИЖ 2717")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2125-3501054 |
Поршень в сборе Подробнее |
|
||
| 2126-3502010-05 |
Тормоз правый Подробнее |
|
||
| 2126-3502011-05 |
Тормоз левый Подробнее |
|
||
| 2126-3502012-05 |
Щит тормоза правый Подробнее |
|
||
| 2126-3502040-10 |
Цилиндр колесный тормоза в сборе Подробнее |
|
||
| 1 | 2126-3103082 |
Шпилька ступицы Подробнее |
|
|
| 2 | 2126-3502070-05 |
Барабан тормозной Подробнее |
|
|
| 3 | 402-3502036 |
Пружина стяжная короткая Подробнее |
|
|
 |
4 | 402-3501035 |
Пружина стяжная длинная Подробнее |
|
| 5 | 2126-3508204 |
Планка распорная Подробнее |
|
|
| 6 | 2126-3502038-05 |
Пружина Подробнее |
|
|
| 7 | 2126-3502095 |
Колодка Подробнее |
|
|
| 8 | 2126-3502105 |
Накладка Подробнее |
|
|
| 9 | 2126-3502090-06 |
Колодка с фрикционной накладкой в сборе Подробнее |
|
|
| 10 | 2125-3501060 |
Кольцо упорное Подробнее |
|
|
| 11 | 2125-3501056 |
Поршень Подробнее |
|
|
| 12 | 412-3502057 |
Стержень Подробнее |
|
|
| 13 | 403-3501051-А |
Манжета Подробнее |
|
|
| 14 | 402-3501058 |
Колпак защитный Подробнее |
|
|
| 15 | 360118-29 |
Болт М10 Подробнее |
|
|
| 16 | 252136-29 |
Шайба 10 пружинная Подробнее |
|
|
| 17 | 201416-29 |
Болт М6х12 Подробнее |
|
|
| 18 | 252134-29 |
Шайба 6 пружинная Подробнее |
|
|
| 19 | 2126-3502013-05 |
Щит тормоза левый Подробнее |
|
|
| 20 | 410-3501127 |
Пружина прижимная Подробнее |
|
|
| 21 | 402-3501065 |
Колпачок клапана Подробнее |
|
|
| 22 | 412-3501085 |
Клапан выпуска воздуха Подробнее |
|
|
| 23 | 2126-3502046-10 |
Цилиндр Подробнее |
|
|
| 24 | 2126-3508194 |
Ось разжимного рычага Подробнее |
|
|
| 25 | 854607-29 |
Шайба 8 Подробнее |
|
|
| 26 | 2126-3508190 |
Рычаг разжимной правый Подробнее |
|
|
| 26 | 2126-3508191 |
Рычаг разжимной левый Подробнее |
|
|
| 27 | 402-3508196 |
Втулка регулировочного винта Подробнее |
|
|
| 28 | 252155-29 |
Шайба 8 пружинная Подробнее |
|
|
| 29 | 250511-29 |
Гайка М8х1 Подробнее |
|
