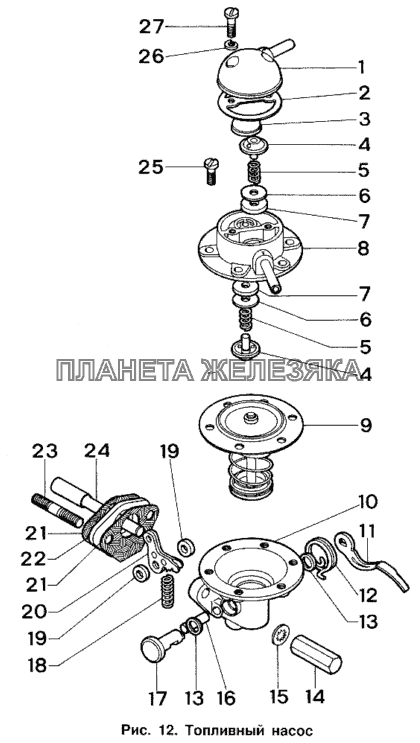

/10.gif "Топливный насос ИЖ 2717")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 412-1106010-02 Б7А |
Насос топливный в сборе Подробнее |
|
||
| 412-1106010-03 |
Насос топливный в сборе Подробнее |
|
||
| 412-1106010-03 Б7А |
Насос топливный в сборе Подробнее |
|
||
| 412-1106010-04 Б7А |
Насос топливный в сборе Подробнее |
|
||
| 700-1106010 |
Насос топливный в сборе Подробнее |
|
||
| 8Б7А-1106016 |
Головка в сборе Подробнее |
|
||
| Б7А-1106150-А |
Пружина диафрагмы Подробнее |
|
||
| 1 | Б7А-1106040-А |
Крышка головки Подробнее |
|
|
| 2 | Б7А-1106041 |
Прокладка крышки Подробнее |
|
|
| 3 | Б7А-1106045 |
Фильтр в сборе Подробнее |
|
|
| 4 | Б7А-1106026-А |
Обойма клапана Подробнее |
|
|
| 5 | Б7А-1106027 |
Пружина клапана Подробнее |
|
|
| 6 | Б7А-1106023 |
Пластина Подробнее |
|
|
| 7 | Б7А-1106022 |
Клапан Подробнее |
|
|
| 8 | 8Б7А-1106016 |
Головка в сборе Подробнее |
|
|
| 9 | Б7А-1106140-А |
Диафрагма в сборе Подробнее |
|
|
| 10 | Б7А-1106090 |
Корпус топливного насоса Подробнее |
|
|
| 11 | Б7А-1106102-Б |
Рычаг ручного привода Подробнее |
|
|
| 12 | 8Б7А-1106175 |
Пружина оттяжная Подробнее |
|
|
| 14 | 412-1106175-01 |
Гайка крепления насоса Подробнее |
|
|
| 15 | 365118-29 |
Шайба 8 зубчатая Подробнее |
|
|
| 16 | Б7А-1106128 |
Ось рычага привода Подробнее |
|
|
| 17 | Б7А-1106098-Б |
Валик рычага ручного привода Подробнее |
|
|
| 18 | Б7А-1106118 |
Пружина рычага привода Подробнее |
|
|
| 19 | Б7А-1106130 |
Шайба оси рычага привода Подробнее |
|
|
| 20 | Б7А-1106110 |
Рычаг привода в сборе Подробнее |
|
|
| 21 | 412-1106165170 |
Прокладка Подробнее |
|
|
| 22 | 412-1106165 |
Прокладка теплоизоляционная Подробнее |
|
|
| 23 | 363063-29 |
Шпилька М8х1х22 Подробнее |
|
|
 |
24 | 412-1106184 |
Штанга привода насоса Подробнее |
