| ← Механизм переключения коробки передач | Привод сцепления → |

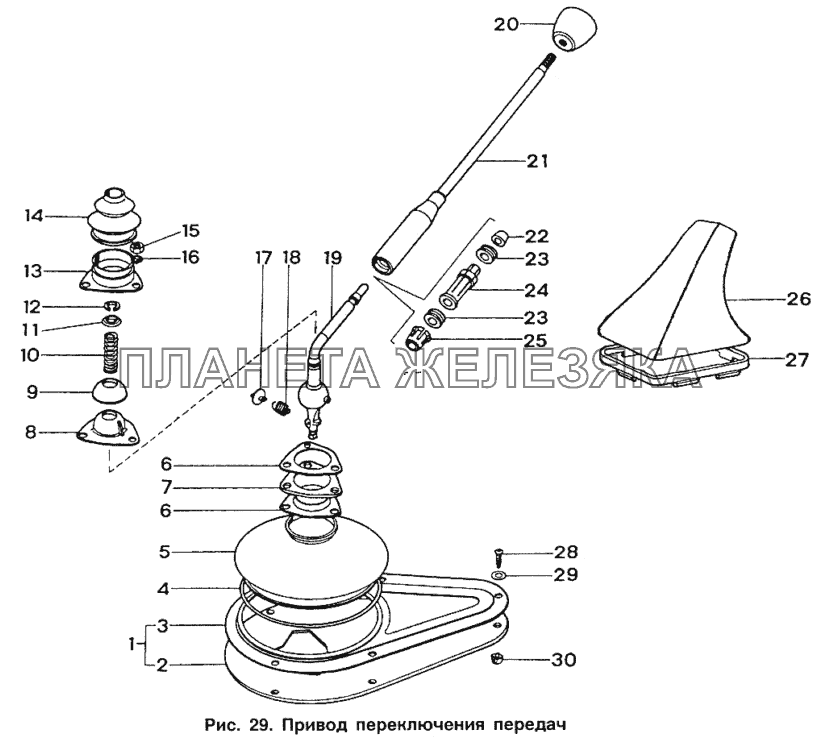

/46.gif "Привод переключения передач ИЖ 2717")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 2126-1703050-20 |
Крышка Подробнее |
|
|
| 2 | 2126-1703054 |
Прокладка Подробнее |
|
|
| 3 | 2126-1703052 |
Крышка защитная Подробнее |
|
|
| 4 | 2126-1703152 |
Хомут чехла нижний Подробнее |
|
|
| 5 | 2126-1703099-01 |
Чехол изолирующий Подробнее |
|
|
| 6 | 2126-1703133 |
Прокладка шаровой опоры Подробнее |
|
|
| 7 | 2126-1703135 |
Чашка направляющая Подробнее |
|
|
| 8 | 2126-1703091 |
Опора шаровая Подробнее |
|
|
| 9 | 2126-1703094 |
Шайба сферическая Подробнее |
|
|
| 10 | 2126-1703086 |
Пружина рычага Подробнее |
|
|
| 11 | 2126-1703095 |
Шайба опорная Подробнее |
|
|
| 12 | 2126-1703102 |
Кольцо стопорное Подробнее |
|
|
| 13 | 2126-1703092 |
Фланец крепления чехла Подробнее |
|
|
| 14 | 2126-1703096 |
Чехол рычага Подробнее |
|
|
| 15 | 45 9553 1254 |
Гайка М6 Подробнее |
|
|
| 16 | 45 9816 1045 |
Шайба 6Т Подробнее |
|
|
| 17 | 2126-1703131 |
Скоба оттяжной пружины Подробнее |
|
|
| 18 | 2126-1703130 |
Пружина оттяжная Подробнее |
|
|
| 19 | 2126-1703082 |
Рычаг переключения передач Подробнее |
|
|
| 20 | 2126-1703088 |
Рукоятка рычага управления Подробнее |
|
|
| 21 | 2126-1703103-01 |
Стержень рычага Подробнее |
|
|
| 22 | 2126-1703105 |
Подушка упорная Подробнее |
|
|
| 23 | 2126-1703107 |
Втулка демпфера Подробнее |
|
|
| 24 | 2126-1703109 |
Втулка дистанционная Подробнее |
|
|
| 25 | 2126-1703111 |
Втулка запорная Подробнее |
|
|
| 26 | 2126-1703060-20 |
Чехол рычага КП Подробнее |
|
|
| 27 | 2126-1703106-20 |
Рамка Подробнее |
|
|
| 28 | 45 9652 1527 |
Винт 5х16 Подробнее |
|
|
| 29 | 252003-29 |
Шайба 5 Подробнее |
|
|
| 30 | 2126-8212214 |
Гайка Подробнее |
|
