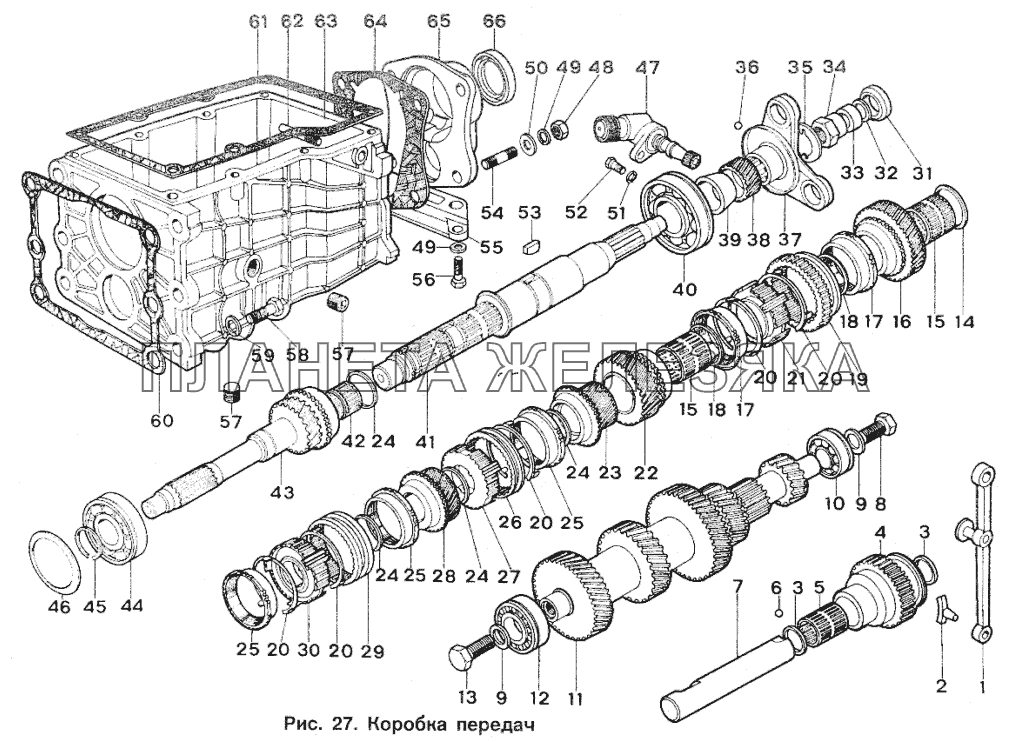

/44.gif "Коробка передач ИЖ 2717")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2126-1700010 |
Коробка .передач Подробнее |
|
||
| 2126-1700010-71 |
Коробка передач с проставкой 2126-1601010-81 для двигателя ВАЗ-2106 Подробнее |
|
||
 |
1 | 2126-1702050 |
Рычаг заднего хода Подробнее |
|
| 2 | 2126-1702053 |
Сухарь Подробнее |
|
|
| 3 | А2865Г |
Кольцо ГОСТ 13941-86 Подробнее |
|
|
| 4 | 2126-1701082-01 |
Шестерня промежуточная Подробнее |
|
|
| 5 | 2126-1701083 |
Подшипник Подробнее |
|
|
| 6 | Б7.938-100 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 7 | 2126-1701092 |
Ось промежуточной шестерни Подробнее |
|
|
| 8 | 2126-1701077-10 |
Болт Подробнее |
|
|
| 9 | 2126-1701076 |
Шайба Подробнее |
|
|
| 10 | 2126-1701066 |
Подшипник шариковый Подробнее |
|
|
| 11 | 2126-1701048 |
Вал промежуточный Подробнее |
|
|
| 12 | 2126-701040 |
Подшипник роликовый Подробнее |
|
|
| 13 | 2126-1701077 |
Болт Подробнее |
|
|
| 14 | 2126-1701106 |
Шайба упорная Подробнее |
|
|
| 15 | 2126-1701109 |
Подшипник Подробнее |
|
|
| 16 | 2126-171112 |
Шестерня первой передачи Подробнее |
|
|
 |
17 | 2126-1701164 |
Кольцо блокирующее Подробнее |
|
| 18 | 2126-1701108 |
Кольцо стопорное Подробнее |
|
|
| 19 | 2126-1701140 |
Шестерня заднего хода Подробнее |
|
|
| 20 | 2126-1701170 |
Кольцо пружинное Подробнее |
|
|
| 21 | 2126-1701118 |
Ступица первой и второй передач Подробнее |
|
|
 |
22 | 2126-1701127 |
Шестерня второй передачи Подробнее |
|
 |
23 | 2126-1701132 |
Шестерня пятой передачи Подробнее |
|
| 24 | 2126-1701107 |
Кольцо стопорное Подробнее |
|
|
| 25 | 2126-1701165 |
Кольцо блокирующее Подробнее |
||
 |
26 | 2126-1701176 |
Муфта пятой передачи Подробнее |
|
| 27 | 2126-1701139 |
Ступица пятой передачи Подробнее |
|
|
 |
28 | 2126-1701131 |
Шестерня третьей передачи Подробнее |
|
| 29 | 2126-1701175 |
Муфта третьей и четвертой передач Подробнее |
|
|
| 30 | 2126-1701119 |
Ступица третьей и четвертой передач Подробнее |
|
|
| 31 | 2126-1701245 |
Уплотнитель Подробнее |
|
|
| 32 | А1465Г |
Кольцо ГОСТ 13940-80 Подробнее |
|
|
| 33 | 2126-1701247 |
Кольцо центрирующее Подробнее |
|
|
| 34 | 2126-1701240 |
Гайка Подробнее |
|
|
| 35 | 2126-1701243 |
Шайба стопорная Подробнее |
|
|
| 36 | Б4,000-100 |
Шарик ГОСТ3722-81 Подробнее |
|
|
| 37 | 2126-1701238 |
Фланец эластичной муфты Подробнее |
|
|
| 38 | 2126-3802830 |
Шестерня ведущая спидометра Подробнее |
|
|
| 39 | 2126-1701204 |
Втулка распорная Подробнее |
||
| 40 | 2126-1701085 |
Подшипник Подробнее |
|
|
| 41 | 2126-1701105 |
Вал вторичный Подробнее |
|
|
| 42 | 2126-1701028 |
Подшипник вторичного вала Подробнее |
|
|
| 43 | 2126-1701030 |
Вал первичный Подробнее |
|
|
| 44 | 2126-1701032 |
Подшипник Подробнее |
|
|
| 45 | 401-1701034 |
Кольцо стопорное подшипника Подробнее |
|
|
| 46 | 2126-1701036 |
Кольцо пружинное Подробнее |
|
|
| 47 | 2126-3802810 |
Редуктор привода спидометра Подробнее |
|
|
| 48 | 45 9563 1258 |
Гайка М10х1,25 Подробнее |
|
|
| 49 | 45 9816 1007 |
Шайба 10Л Подробнее |
|
|
| 50 | 45 9811 1207 |
Шайба 10 Подробнее |
|
|
| 51 | 45 9816 1005 |
Шайба 6Л Подробнее |
|
|
| 52 | 360093-29 |
Болт М6Х18 Подробнее |
|
|
| 53 | 2126-1701174 |
Шпонка Подробнее |
|
|
| 54 | 2126-1701022 |
Шпилька М10Х32 Подробнее |
|
|
| 55 | 2126-1001070-80 |
Кронштейн с гайками для 5-ти ступенчатой КП ВАЗ Подробнее |
|
|
| 55 | 2126-1001072 |
Кронштейн Подробнее |
|
|
| 55 | 2126-1001075-80 |
Кронштейн для КП ИЖ-2126 с двигателем ВАЗ Подробнее |
|
|
| 56 | 45 9346 1560 |
Болт М10Х28 Подробнее |
|
|
| 57 | 366748 |
Пробка 1/2" картера коробки передач Подробнее |
|
|
| 58 | 201328-29 |
Болт М12-6gХ38 Подробнее |
|
|
| 59 | 252157-29 |
Шайба 12 пружинная Подробнее |
|
|
| 60 | 2126-1700018-01 |
Прокладка Подробнее |
|
|
| 61 | 2126-1702014 |
Прокладка верхней крышки картера Подробнее |
|
|
| 62 | 2126-1701019 |
Штифт Подробнее |
|
|
| 63 | 2126-1701015 |
Картер коробки передач Подробнее |
|
|
| 64 | 2126-1701203 |
Прокладка Подробнее |
|
|
| 65 | 2126-1701205 |
Крышка задняя Подробнее |
|
|
| 66 | 2126-1701210 |
Манжета Подробнее |
|
