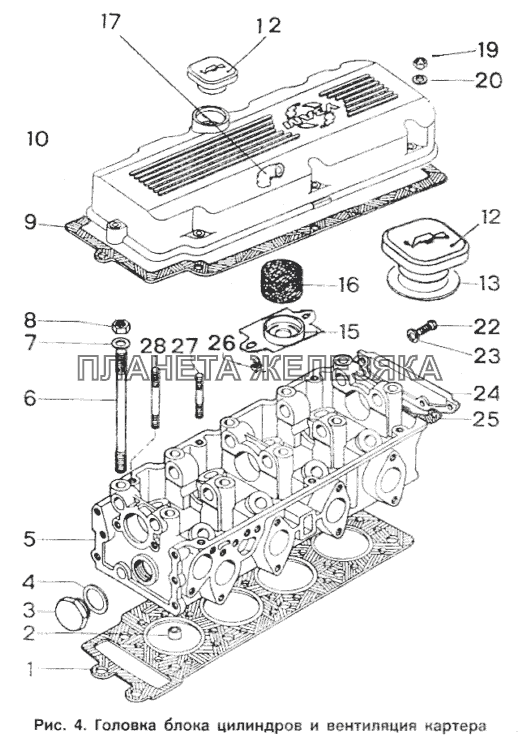

/4.gif "Головка блока цилиндров и вентиля картера ИЖ 2717")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 248-1003010 |
Головка цилиндров в сборе Подробнее |
|
||
| 248-1003012 |
Головка цилиндров с седлами и втулками в сборе Подробнее |
|
||
| 3313-1003260-10 |
Крышка головки в сборе Подробнее |
|
||
| 1 | 3318-1003020 |
Прокладка головки в сборе Подробнее |
|
|
| 2 | 361981 |
Штифт 16,5х15 Подробнее |
|
|
| 3 | 367105 |
Пробка М36х1,5 Подробнее |
|
|
| 4 | 365154 |
Шайба 36 уплотнительная Подробнее |
|
|
| 5 | 248-1003015-10 |
Головка цилиндров Подробнее |
|
|
| 6 | 412-1003016-10 |
Шпилька М12х1,25-260 Подробнее |
|
|
| 7 | 365153 |
Шайба 12,5 Подробнее |
|
|
| 8 | 362042 |
Гайка М12х1.25 Подробнее |
|
|
 |
9 | 412-1003270-01 |
Прокладка крышки Подробнее |
|
| 9 | 412-1003270-02 |
Прокладка крышки Подробнее |
|
|
| 9 | 412-1003270-04 |
Прокладка крышки Подробнее |
|
|
| 10 | 3313-1003264-10 |
Крышка головки Подробнее |
|
|
| 12 | 248-1003151-10 |
Пробка в сборе Подробнее |
|
|
| 13 | 248-1003262-10 |
Прокладка пробки Подробнее |
|
|
| 15 | 248-1014159 |
Крышка фильтра вентиляции картера Подробнее |
|
|
| 16 | 3313-1014165 |
Элемент фильтрующий Подробнее |
|
|
| 17 | 412-8101290-01 |
Угольник Подробнее |
|
|
| 19 | 250508-29 |
Гайка М6 Подробнее |
|
|
| 20 | 252004-29 |
Шайба 6 Подробнее |
|
|
| 22 | 201422-29 |
Болт М6х25 Подробнее |
|
|
| 23 | 252004-29 |
Шайба 6 Подробнее |
|
|
| 24 | 412-1003302 |
Крышка головки задняя Подробнее |
|
|
| 25 | 412-1003303 |
Прокладка задней крышки Подробнее |
|
|
| 26 | 224598 |
Винт М5Х12 Подробнее |
|
|
| 27 | 363077-29 |
Шпилька М6х38 Подробнее |
|
|
| 28 | 363078-29 |
Шпилька М6х55 Подробнее |
|
