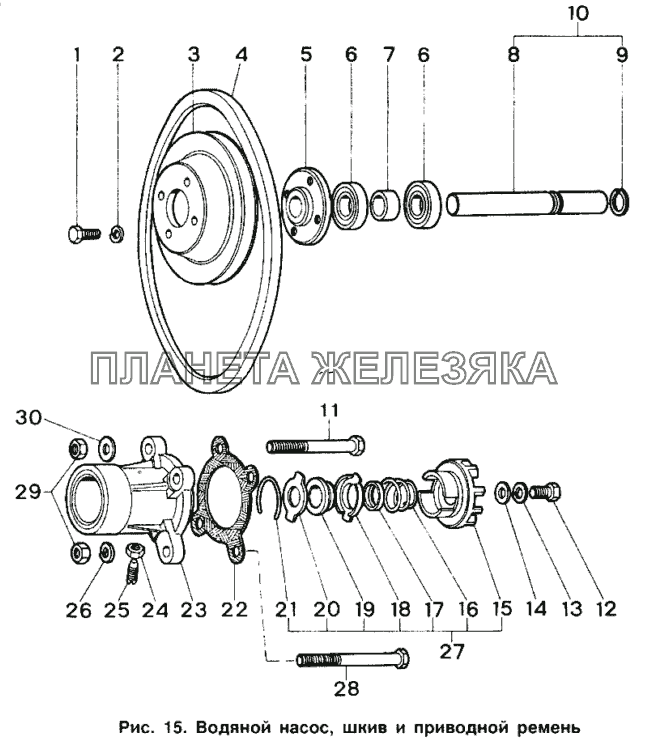

/20.gif "Водяной насос, шкив приводной ремень ИЖ 2126")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 412-1307010-12 |
Насос водяной в сборе Подробнее |
|
||
| 1 | 201416-29 |
Болт М6х12 Подробнее |
|
|
| 2 | 252134-29 |
Шайба 6 пружинная Подробнее |
|
|
| 3 | 412-1308026-01 |
Шкив вентилятора Подробнее |
|
|
| 4 | 412-1308020 |
Ремень вентилятора Подробнее |
|
|
| 5 | 412-1307024 |
Ступица шкива Подробнее |
|
|
| 6 | 412-1307080-02 |
Подшипник насоса в сборе Подробнее |
|
|
| 7 | 412-1307026-30 |
Втулка распорная подшипников Подробнее |
|
|
| 8 | 412-1307023-40 |
Валик насоса Подробнее |
|
|
| 9 | 412-1307029 |
Кольцо стопорное подшипника Подробнее |
|
|
| 10 | 412-1307022-40 |
Валик насоса в сборе Подробнее |
|
|
| 11 | 200304-29 |
Болт М8х1х95 Подробнее |
|
|
| 12 | 201452-29 |
Болт М8х12 Подробнее |
|
|
| 13 | 252155-29 |
Шайба 8 пружинная Подробнее |
|
|
| 14 | 365010-29 |
Шайба 8 Подробнее |
|
|
| 15 | 412-1307032-22 |
Крыльчатка насоса Подробнее |
|
|
| 16 | 401-1307034-11 |
Пружина упорная сальника Подробнее |
|
|
| 17 | 401-1307051-11 |
Обойма манжеты Подробнее |
|
|
| 18 | 401-1307052-11 |
Обойма пружины Подробнее |
|
|
| 19 | 401-1307038-02 |
Манжета сальника Подробнее |
|
|
| 20 | 412-1307041-10 |
Шайба уплотнительная сальника Подробнее |
|
|
| 21 | 401-1307042-01 |
Кольцо стопорное сальника Подробнее |
|
|
| 22 | 412-1307048 |
Прокладка насоса Подробнее |
|
|
| 23 | 412-1307014-40 |
Корпус насоса в сборе Подробнее |
|
|
| 24 | 250508-29 |
Гайка М6 Подробнее |
|
|
| 25 | 364026-29 |
Винт М6х20 стопорный Подробнее |
|
|
| 26 | 252135-29 |
Шайба 8 пружинная Подробнее |
|
|
| 27 | 412-1307030 |
Крыльчатка с сальником в сборе Подробнее |
|
|
| 28 | 360127-29 |
Болт М8х1х105 Подробнее |
|
|
| 29 | 250511-29 |
Гайка М8х1 Подробнее |
|
|
| 30 | 252005-29 |
Шайба 8 Подробнее |
|
