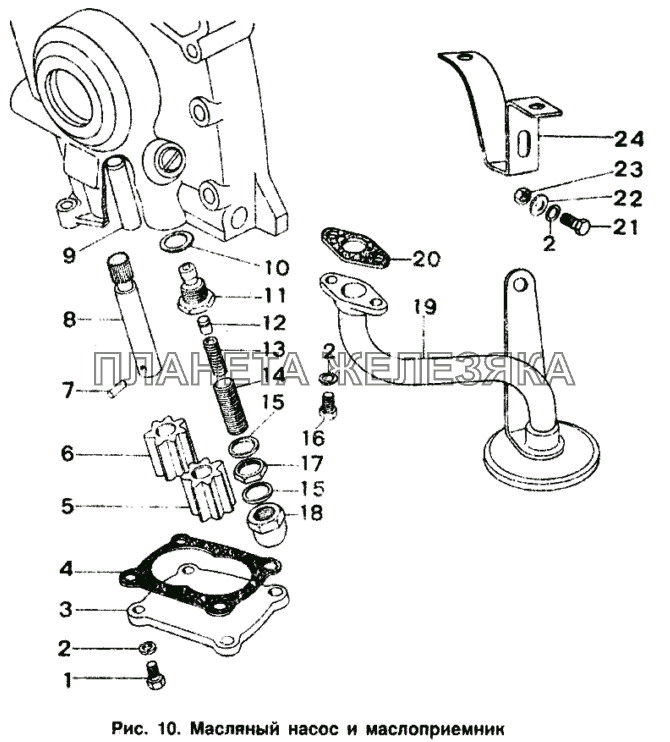

/18.gif "Масляный насос и маслоприёмник ИЖ 2126")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 412-1011010-50 |
Насос масляный в сборе Подробнее |
|
||
| 412-1011040 |
Валик ведущий шестерни в сборе Подробнее |
|
||
| 1 | 201422-29 |
Болт М6х25 Подробнее |
|
|
| 2 | 252134-29 |
Шайба 6 пружинная Подробнее |
|
|
| 3 | 412-1011052-10 |
Крышка масляного насоса Подробнее |
|
|
| 4 | 412-1011065-10 |
Прокладка крышки Подробнее |
|
|
| 5 | 412-1011032 |
Колесо зубчатое ведомое Подробнее |
|
|
| 6 | 412-1011045 |
Шестерня ведущая Подробнее |
|
|
| 7 | 258926 |
Штифт 3х18 Подробнее |
|
|
| 8 | 412-1011042 |
Валик насоса Подробнее |
|
|
| 9 | 412-1011025-10 |
Ось ведомой шестерни Подробнее |
||
| 10 | 412-1011366 |
Прокладка корпуса клапана Подробнее |
|
|
| 11 | 412-1011362 |
Корпус клапана Подробнее |
|
|
| 12 | 412-1011364 |
Клапан предохранительный Подробнее |
|
|
| 13 | 412-1011368 |
Пружина клапана Подробнее |
|
|
| 14 | 412-1011365-10 |
Винт клапана регулировочный Подробнее |
|
|
| 15 | 365151 |
Шайба 14 Подробнее |
|
|
| 16 | 201420-29 |
Болт М6х20 Подробнее |
|
|
| 17 | 362145-29 |
Гайка М14Х1 регулировочная Подробнее |
|
|
| 18 | 412-1011373 |
Гайка колпачковая Подробнее |
|
|
| 19 | 248-1010010 |
Маслоприемник насоса в сборе Подробнее |
|
|
| 20 | 412-1010053 |
Прокладка фланца Подробнее |
|
|
| 21 | 201417 |
Болт М6х14 Подробнее |
|
|
| 22 | 252037-29 |
Шайба 6 Подробнее |
|
|
| 23 | 250508-29 |
Гайка М6 Подробнее |
|
|
| 24 | 331.1010072 |
Кронштейн крепления масло-приемника Подробнее |
|
