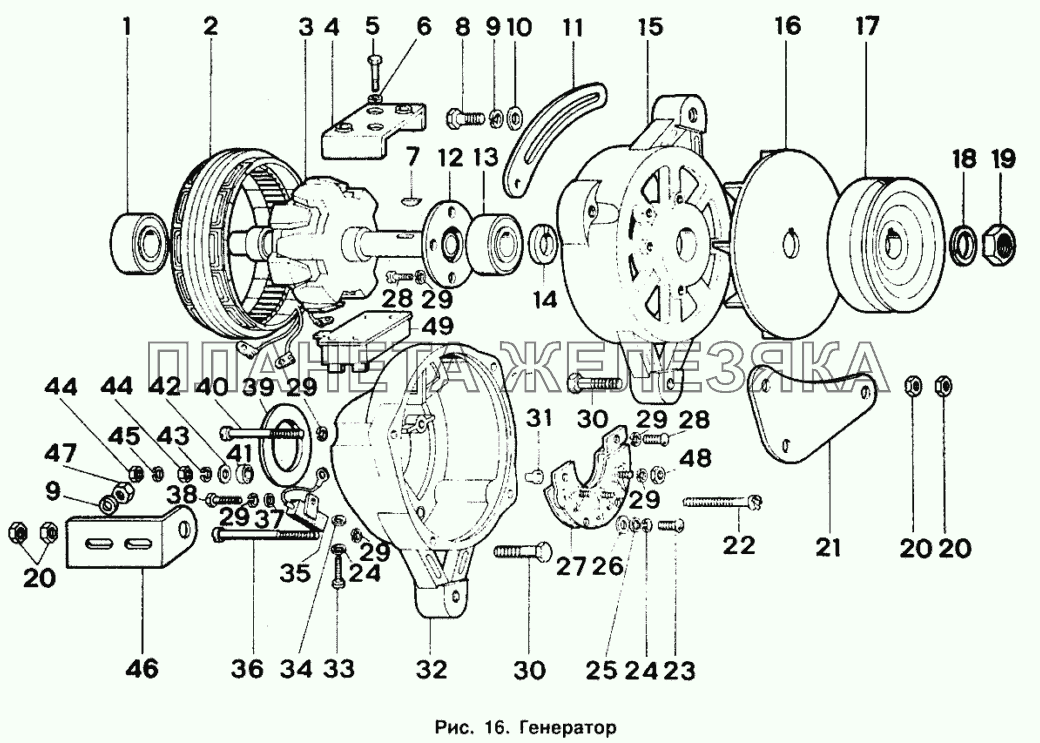

/81.gif "Генератор ИЖ 2126")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 29.3701400-70 |
Крышка со стороны привода в сборе Подробнее |
|
||
| 2907.3701010-01 |
Щеткодержатель с регулятором в сборе Подробнее |
|
||
| 5807.3701050 |
Шкив Подробнее |
|
||
| 5807.3701060 |
Крышка подшипника Подробнее |
|
||
| 5807.3701100 |
Статор в сборе Подробнее |
|
||
| 5807.3701200 |
Ротор в сборе Подробнее |
|
||
| 584.3701 |
Генератор в сборе Подробнее |
|
||
| ФЭЗ.596.1022 |
Щетка Подробнее |
|
||
| ФЭЗ.596.1022-01 |
Щетка Подробнее |
|
||
| 1 | 6-180502К1С9Ш1 |
Подшипник со стороны контактных колец Подробнее |
|
|
| 2 | 58.3701100 |
Статор в сборе Подробнее |
|
|
| 3 | 58.3701200 |
Ротор в сборе Подробнее |
|
|
| 4 | 29.3701014 |
Кожух Подробнее |
|
|
| 5 | 17.3701016 |
Болт специальный Подробнее |
|
|
| 6 | М11-41079 |
Шайба пружинная Подробнее |
|
|
| 7 | Б-16 |
Шпонка 4х6,5 Подробнее |
|
|
| 8 | 201460-29 |
Болт М8Х30 Подробнее |
|
|
| 9 | 252135-29 |
Шайба 8 пружинная Подробнее |
|
|
| 10 | 252038-29 |
Шайба 8 Подробнее |
|
|
| 11 | 412-3701635 |
Планка установочная генератора Подробнее |
|
|
| 12 | 1250-3701404 |
Шайба специальная Подробнее |
|
|
| 13 | 6-180603КС9Ш1 |
Подшипник со стороны привода Подробнее |
|
|
| 14 | Г250-3701054-А |
Втулка Подробнее |
|
|
| 15 | 29.3701400 |
Крышка со стороны привода в сборе Подробнее |
|
|
| 16 | Г250Ж1-3701055 |
Вентилятор Подробнее |
|
|
 |
17 | 58.3701050 |
Шкив Подробнее |
|
| 18 | МХ-0234 |
Шайба 16 пружинная Подробнее |
|
|
| 19 | МХ-0235 |
Гайка М16х1,5 Подробнее |
|
|
| 20 | 250517-29 |
Гайка М10х1,25 Подробнее |
|
|
| 21 | 412-3701630 |
Кронштейн крепления генератора передний Подробнее |
|
|
| 22 | Г250-3701352-А1-01 |
Болт М6х47 Подробнее |
|
|
| 23 | МХ-1246 |
Винт М4х32 Подробнее |
|
|
| 24 | Х-1012 |
Шайба 4 пружинная Подробнее |
|
|
| 25 | МХ-0254 |
Шайба 4 Подробнее |
|
|
| 26 | МХ-1303 |
Шайба изоляционная Подробнее |
|
|
| 27 | ИАЕЮ435117005 |
Полупроводниковый блок (БПВ4-60-02) Подробнее |
|
|
| 28 | МХ-0093 |
Винт М5х15 Подробнее |
|
|
| 29 | Х-4001 |
Шайба 5 пружинная Подробнее |
|
|
| 30 | 201682-29 |
Болт М 10Х1,25Х40 Подробнее |
|
|
| 31 | Г250И1-3701308 |
Втулка Подробнее |
|
|
| 32 | Г250Г1-3701301-10 |
Крышка со стороны контактных колец Подробнее |
|
|
| 33 | МХ-1287 |
Винт М4х25 Подробнее |
|
|
| 34 | М11-40028 |
Шайба 4 Подробнее |
|
|
| 36 | 49.3701061 |
Вннт специальный Подробнее |
|
|
| 37 | 8Х-1497 |
Шайба 5 Подробнее |
|
|
| 38 | МХ-1239 |
Болт М5 Подробнее |
|
|
| 39 | 58.3701060 |
Крышка подшипника Подробнее |
|
|
| 40 | МХ-0139 |
Винт М5х35 Подробнее |
|
|
| 41 | Г250-3701319А1 |
Втулка изоляционная Подробнее |
|
|
| 42 | МХ-0276 |
Шайба 6 Подробнее |
|
|
| 43 | Х-1482 |
Шайба 6 пружинная Подробнее |
|
|
| 44 | 8Х-1533 |
Гайка М6 Подробнее |
|
|
| 45 | М11-40076 |
Шайба 6 пружинная Подробнее |
|
|
| 46 | 412-3701632 |
Кронштейн крепления генератора задний Подробнее |
|
|
| 47 | 250511-29 |
Гайка М8х1 Подробнее |
|
|
| 48 | Х-4003 |
Гайка М5 Подробнее |
|
|
| 49 | 29.3701010-01 |
Щеткодержатель с регулятором в сборе Подробнее |
|
