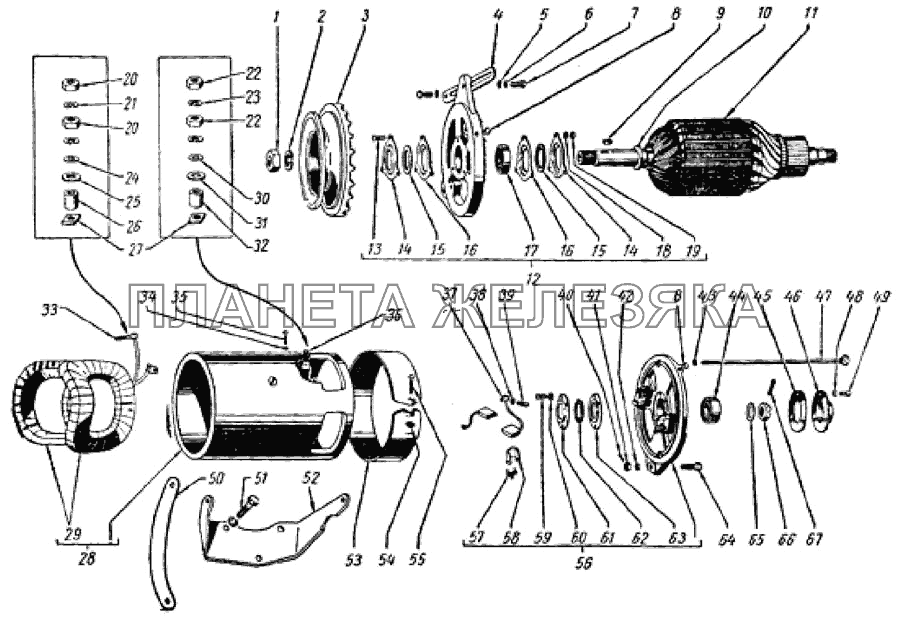

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 201457-П8 |
Болт М8-6gх22 Подробнее |
|
||
| 201478-П8 |
Болт 1М8х1х25 Подробнее |
|
||
| 250511-П8 |
Гайка М8х1 Подробнее |
|
||
| 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
||
| 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
||
| 252136-П2 |
Шайба 10 ОТ ОСТ 37.001.115-75 Подробнее |
|
||
| 290668-П8 |
Болт 1М8х1х35 Подробнее |
|
||
| 1 | МХ-0235 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 2 | МХ-0234 |
Шайба 16Л пружинная Подробнее |
|
|
| 3 | Г20-3701051-Б1 |
Шкив генератора Подробнее |
|
|
| 4 | 20Е-3701035 |
Планка установочная генератора Подробнее |
|
|
| 5 | 252038-П8 |
Шайба 8 плоская Подробнее |
|
|
| 6 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 7 | 201457-П8 |
Болт М8-6gх22 Подробнее |
|
|
| 8 | ГБФ-1561 |
Масленка подшипника генератора Подробнее |
|
|
| 9 | Б-16 |
Шпонка сегментная шкива генератора Подробнее |
|
|
| 10 | Г21-3701005 |
Чашка переднего подшипника генератора опорная Подробнее |
|
|
| 11 | Г20-3701200 |
Якорь генератора в сборе Подробнее |
|
|
| 12 | Г20-3701400-Б |
Крышка генератора со стороны привода в сборе Подробнее |
|
|
| 13 | 7Х-4066 |
Винт крепления держателя сальника переднего подшипника якоря генератора Подробнее |
|
|
| 14 | Г21-3701402-Б |
Держатель сальника переднего подшипника якоря генератора наружный (шайба) Подробнее |
|
|
| 15 | МХ-0326 |
Сальник переднего подшипника якоря генератора Подробнее |
|
|
| 16 | Г21-3701403-Б |
Держатель сальника переднего подшипника якоря генератора внутренний (шайба) Подробнее |
|
|
| 17 | ГПЗ-203 |
Подшипник шариковый якоря генератора передний Подробнее |
|
|
| 18 | Х-4001 |
Шайба 5Т пружинная Подробнее |
|
|
| 19 | МП-90118 |
Гайка Подробнее |
|
|
| 20 | 8Х-1522 |
Гайка М5 клеммы шунтового вывода Подробнее |
|
|
| 21 | МИ-41081 |
Шайба пружинная Подробнее |
|
|
| 22 | 8Х-1533 |
Гайка М6-6Н Подробнее |
|
|
| 23 | МП-40076 |
Шайба пружинная Подробнее |
|
|
| 24 | 8Х-1497 |
Шайба 5 Подробнее |
|
|
| 25 | Х-4489 |
Шайба изоляционная шунтового вывода Подробнее |
|
|
| 26 | Г21-3701104-А |
Втулка изоляционная Подробнее |
|
|
| 27 | Г21-3701106 |
Шайба изоляционная шунтового и щеточного выводов Подробнее |
|
|
| 28 | Г21-3701100 |
Корпус генератора в сборе Подробнее |
|
|
| 29 | Г21-3701110 |
Катушка возбуждения в сборе Подробнее |
|
|
| 30 | МХ-С276 |
Шайба плоская Подробнее |
|
|
| 31 | Х-4490 |
Шайба изоляционная щеточного вывода Подробнее |
|
|
| 32 | Г21-3701104-А |
Втулка изоляционная Подробнее |
|
|
| 33 | Х1-1158 |
Винт полюса Подробнее |
|
|
| 34 | Х-4001 |
Шайба 5Т пружинная Подробнее |
|
|
| 35 | 7Х-1598 |
Винт М5-8hх12 Подробнее |
|
|
| 36 | Г21-3701180 |
Вывод щеточный в сборе (клемма Я) Подробнее |
|
|
| 37 | Г20-3701020 |
Щетка генератора в сборе Подробнее |
|
|
| 38 | МП-41081 |
Шайба пружинная Подробнее |
|
|
| 39 | 7Х-1598 |
Винт М5-8hх12 Подробнее |
|
|
| 40 | 258025-П2 |
Шплинт 2,5х20 Подробнее |
|
|
| 41 | 250867-П8 |
Гайка М8х1 Подробнее |
|
|
| 42 | 252155-П2 |
Шайба 8Л ОСТ 37.001.115-75 Подробнее |
|
|
| 43 | Х-4069 |
Шайба 8 пружинная Подробнее |
|
|
| 44 | ГПЗ-202 |
Подшипник шариковый якоря генератора задний Подробнее |
|
|
| 45 | СБА-25-33Д |
Прокладка крышки заднего подшипника генератора Подробнее |
|
|
| 46 | СБА-25-22Д |
Крышка заднего подшипника генератора Подробнее |
|
|
| 47 | Г21-3701080 |
Болт стяжной генератора Подробнее |
|
|
| 48 | Х-1012 |
Шайба 4 пружинная Подробнее |
|
|
| 49 | 8Х-1541 |
Винт Подробнее |
|
|
| 50 | 69-3701032 |
Планка крепления кронштейна генератора к пластине крышки распределительных шестерен Подробнее |
|
|
| 51 | 201497-П8 |
Болт М10х25 Подробнее |
|
|
| 52 | 20-3701030-Б |
Кронштейн крепления генератора к блоку цилиндров двигателя Подробнее |
|
|
| 53 | Г21-3701041 |
Лента защитная коллектора генератора Подробнее |
|
|
| 54 | 8Х-1531 |
Гайка М5 Подробнее |
|
|
| 55 | МХ-0139 |
Винт М5 Подробнее |
|
|
| 56 | Г20-3701300 |
Крышка генератора со стороны коллектора в сборе Подробнее |
|
|
| 57 | Г21-3701304 |
Пружина щетки генератора Подробнее |
|
|
| 58 | Г21-3701305 |
Рычаг прижимной щетки генератора Подробнее |
|
|
| 59 | 8Х-1541 |
Винт Подробнее |
|
|
| 60 | Х-1012 |
Шайба 4 пружинная Подробнее |
|
|
| 61 | Г21-3701313 |
Держатель сальника заднего подшипника генератора наружный (шайба) Подробнее |
|
|
| 62 | Х5-9268 |
Сальник заднего подшипника генератора Подробнее |
|
|
| 63 | Г21-3701314 |
Держатель сальника заднего подшипника генератора внутренний (шайба) Подробнее |
|
|
| 64 | 290667-П8 |
Болт 1М8х1х30 Подробнее |
|
|
| 65 | Х3-9411 |
Шайба упорная якоря стартера передняя Подробнее |
|
|
| 66 | Х2-10-83Д |
Гайка крепления подшипника заднего конца якоря генератора Подробнее |
|
|
| 67 | МП-40077 |
Шплинт Подробнее |
|
