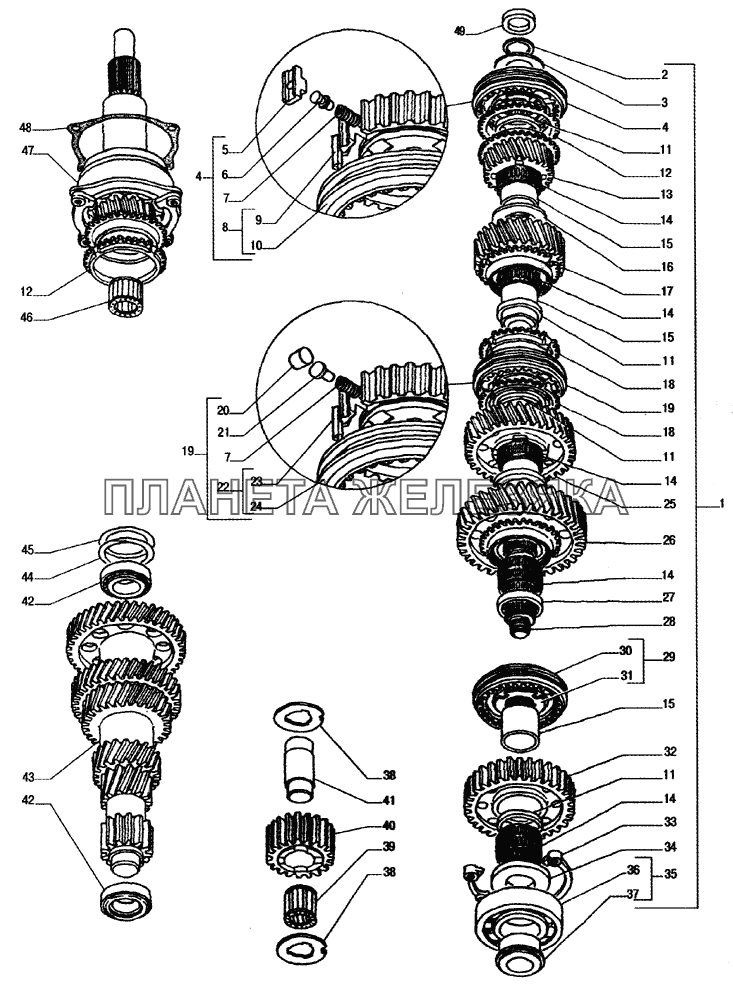

| ← Картеры коробки передач, механизм переключения передач, выключатель света заднего хода, шестерни привода спидометра | Детали механизма переключения коробки передач → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 33104-1701100 |
Вал вторичный в сборе Подробнее |
|
|
 |
2 | 4598360027 |
Кольцо Б35 Подробнее |
|
| 3 | 3309-1701115 |
Шайба пружинная вторичного вала Подробнее |
|
|
 |
4 | 3309-1701121 |
Синхронизатор 4 и 5 передач Подробнее |
|
| 5 | 3309-1701171 |
Сухарик синхронизатора Подробнее |
|
|
 |
5 | 3309-1701171-01 |
Сухарик синхронизатора Подробнее |
|
 |
6 | 3309-1701199 |
Фиксатор синхронизатора Подробнее |
|
 |
7 | 3309-1701170 |
Пружина синхронизатора Подробнее |
|
 |
8 | 3309-1701122 |
Муфта синхронизатора 4 и 5 передач со ступицей Подробнее |
|
| 9 | 3309-1701119-10 |
Ступица 1 передачи и заднего хода Подробнее |
|
|
| 10 | 3309-1701137-10 |
Муфта 1 передачи и заднего хода Подробнее |
|
|
 |
11 | 3309-1701103 |
Кольцо распорное Подробнее |
|
 |
12 | 3309-1701148 |
Кольцо синхронизатора Подробнее |
|
 |
13 | 3309-1701154 |
Шестерня 4 передачи вторичного вала с кольцом синхронизатора Подробнее |
|
 |
14 | 664910E |
Подшипник шестерен Подробнее |
|
 |
15 | 3309-1701155 |
Втулка шестерен вторичного вала Подробнее |
|
| 16 | 3309-1701104 |
Шайба шестерен вторичного вала Подробнее |
|
|
 |
17 | 33104-1701114 |
Шестерня 3 передачи вторичного вала Подробнее |
|
 |
18 | 33104-1701178 |
Кольца блокирующие синхронизатора (комплект из 3-х колец) Подробнее |
|
| 19 | 33104-1701123 |
Синхронизатор 2 и 3 передачи Подробнее |
|
|
| 20 | 33104-1701182 |
Ролик 11x11 БIII Подробнее |
|
|
| 21 | 33104-1701199 |
Фиксатор синхронизатора 2иЗ передачи Подробнее |
|
|
 |
22 | 33104-1701124 |
Муфта синхронизатора 2 и 3 передачи со ступицей Подробнее |
|
| 23 | 33104-1701119 |
Ступица синхронизатора 2иЗпередачи Подробнее |
|
|
| 24 | 33104-1701137 |
Муфта синхронизатора 2 и 3 передачи Подробнее |
|
|
| 25 | 33104-1701111 |
Шестерня 2 передачи вторичного вала Подробнее |
|
|
 |
26 | 3309-1701108 |
Шестерня 1 передачи вторичного вала с кольцом синхронизатора Подробнее |
|
 |
27 | 3309-1701163 |
Кольцо распорное Подробнее |
|
 |
28 | 33104-1701105 |
Вал вторичный Подробнее |
|
 |
29 | 3309-1701124-10 |
Муфта 1 передачи и заднего хода со ступицей Подробнее |
|
| 30 | 3309-1701137-10 |
Муфта 1 передачи и заднего хода Подробнее |
|
|
| 31 | 3309-1701119-10 |
Ступица 1 передачи и заднего хода Подробнее |
|
|
 |
32 | 3309-1701140 |
Шестерня заднего хода вторичного вала с кольцом синхронизатор Подробнее |
|
| 33 | 3309-1701183 |
Полукольцо подшипника вторичного вала Подробнее |
|
|
 |
34 | 3309-1701185 |
Шайба заднего подшипника вторичного вала Подробнее |
|
| 35 | 3309-1701180 |
Подшипник вторичного вала на втулке Подробнее |
|
|
| 36 | 6-311АКУ |
Подшипник вторичного вала 6-311АКУ Подробнее |
|
|
| 37 | 3309-1701181 |
Втулка подшипника вторичного вала Подробнее |
|
|
| 38 | 4301-1701091 |
Шайба упорная шестерни заднего хода Подробнее |
|
|
 |
39 | 64706 |
Подшипник ГОСТ 520-89 Подробнее |
|
 |
40 | 3309-1701080 |
Шестерня промежуточная заднего хода Подробнее |
|
 |
41 | 3309-1701090 |
Ось шестерни заднего хода Подробнее |
|
| 42 | 7207A |
Подшипник Подробнее |
|
|
| 43 | 33104-1701050 |
Вал промежуточный коробки передач Подробнее |
|
|
| 44 | 3309-1701063 |
Прокладка регулировочная Подробнее |
|
|
 |
45 | 3309-1701062 |
Прокладка регулировочная Подробнее |
|
 |
46 | 264706 |
Подшипник ГОСТ 520-89 Подробнее |
|
| 47 | 3309-1701092 |
Вал первичный с крышкой Подробнее |
|
|
 |
48 | 3309-1701042 |
Прокладка крышки первичного вала Подробнее |
|
 |
49 | 33104-1701132 |
Шайба переднего подшипника вторичного вала Подробнее |
