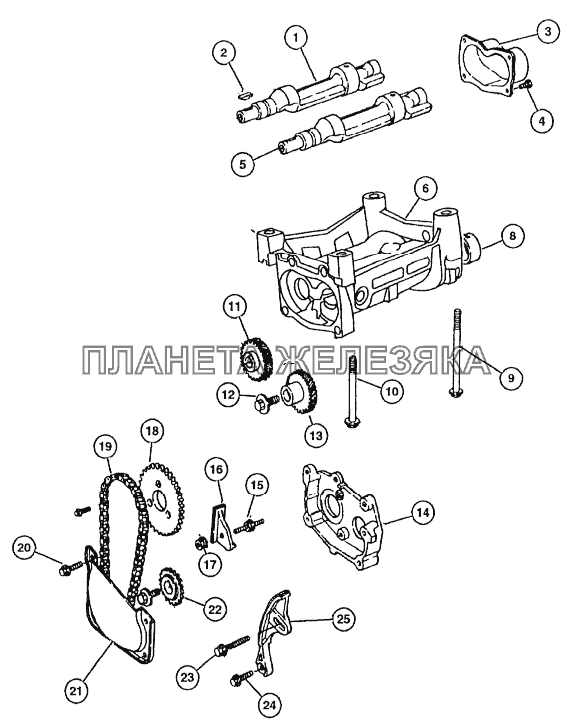

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4621517 |
Ведущий уравновешивающий вал Подробнее |
|
|
| 2 | 6500150 |
Шпонка шестерни Подробнее |
|
|
| 3 | 4323043 |
Крышка опоры Подробнее |
|
|
| 4 | 6101452 |
Винт с шестигранной головкой М8х1,25х20 и шайба Подробнее |
|
|
| 5 | 4621518 |
Ведомый уравновешивающий вал Подробнее |
|
|
| 6 | 4621519АЕ |
Опора валов Подробнее |
|
|
| 7 | 5203466 |
Установочный штифт Подробнее |
|
|
| 8 | Подшипник |
Подшипник валов Подробнее |
|
|
| 9 | 6504878АА |
Болт Подробнее |
|
|
| 10 | 6503389 |
Болт с фланцевой головкой М10х1,5х108 Подробнее |
|
|
 |
11 | 4621952 |
Шестерня ведущего уравновешивающего вала Подробнее |
|
| 12 | 6501404 |
Винт с шестигранной головкой М8х1,25х25 и шайба Подробнее |
|
|
| 13 | 4621951 |
Шестерня ведомого уравновешивающего вала Подробнее |
|
|
| 14 | 4323039 |
Крышка шестерен Подробнее |
|
|
| 15 | 6505188АА |
Шпилька М6х1х40 Подробнее |
|
|
| 16 | 4884472АА |
Направляющая цепи Подробнее |
|
|
| 17 | 6100047 |
Гайка и шестигранная шайба с конусом на гайку Подробнее |
|
|
| 18 | 4621541 |
Шестерня коленчатого вала Подробнее |
|
|
| 19 | 4621996 |
Цепь привода уравновешивающих валов Подробнее |
|
|
| 20 | 6100271 |
Болт М6х45х12,5 Подробнее |
|
|
| 21 | 4323041АD |
Желоб крыши опоры Подробнее |
|
|
| 22 | 4483485 |
Шестерня уравновешивающего устройства Подробнее |
|
|
| 23 | 6100279 |
Винт с шестигранной головкой М6х1х35 и шайба Подробнее |
|
|
| 24 | 6508008АА |
Винт с шестигранной фланцевой головкой Подробнее |
|
|
| 25 | 4884473АА |
Натяжное устройство цепи Подробнее |
|
