| ← Планетарный механизм коробки передач | Гидротрансформатор → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 21-1712010 |
Регулятор давления в сборе Подробнее |
|
||
| 21-1712040 |
Регулятор переключения передач в сборе Подробнее |
|
||
| 21-1712110 |
Центробежный регулятор коробки передач в сборе Подробнее |
|
||
| 250612-П |
Гайка М10 Подробнее |
|
||
| 250764-П8 |
Гайка М6х1 Подробнее |
|
||
| 252153-П2 |
Шайба 5Л ОСТ 37.001.115-75 Подробнее |
|
||
| 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
||
| 252155-П2 |
Шайба 8Л ОСТ 37.001.115-75 Подробнее |
|
||
| 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее |
|||
| 252157-П2 |
Шайба 12Л ОСТ 37.001.115-75 Подробнее |
|
||
| 293238-П8 |
Шайба 6 плоская Подробнее |
|
||

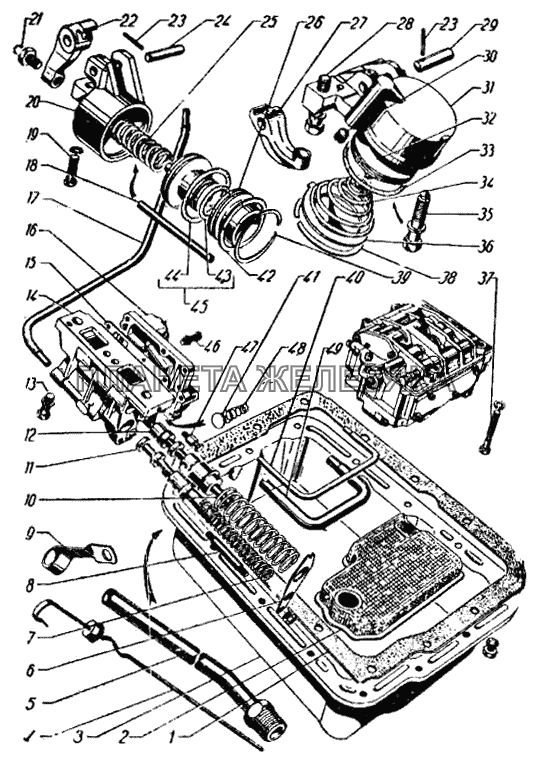

| 1 | 21-1710233 |
Прокладка поддона Подробнее |
|
|
| 2 | 21-1704100 |
Маслоприемник Подробнее |
|
|
| 3 | 21-1710225 |
Поддон коробки передач в сборе Подробнее |
|
|
| 4 | 21-1704290 |
Указатель уровня масла в сборе Подробнее |
|
|
| 5 | 21-1704280 |
Труба маслоналивная с гайкой в сборе Подробнее |
|
|
| 6 | 21-1712030 |
Пластина упорная пружин регулятора давления Подробнее |
|
|
| 7 | 21-1712021 |
Пружина регулятора питания гидротрансформатора Подробнее |
|
|
| 8 | 21-1712032 |
Шпилька упорной пластины пружин регулятора давления Подробнее |
|
|
| 9 | 21-1704287 |
Кронштейн маслоналивной трубы Подробнее |
|
|
| 10 | 21-1712028 |
Пружина регулятора главного давления коробки передач Подробнее |
|
|
| 11 | 21-1712020 |
Золотник регулятора подпитки гидротрансформатора Подробнее |
|
|
| 12 | 21-1712024 |
Золотник регулятора главного давления коробки передач в сборе Подробнее |
|
|
| 13 | 201455-П8 |
Болт М8-6gх18 Подробнее |
|
|
| 14 | 21-1712012 |
Корпус регулятора давления Подробнее |
|
|
| 15 | 21-1712018 |
Пластина регулятора давления Подробнее |
|
|
| 16 | 21-1712014 |
Крышка корпуса регулятора давления с трубкой в сборе Подробнее |
|
|
| 17 | 21-1712107 |
Трубка маслопровода смазки коробки передач Подробнее |
|
|
| 18 | 21-1711275 |
Трубка маслопроводная Подробнее |
|
|
| 19 | 201501-П8 |
Болт М10-6gх35 Подробнее |
|
|
| 20 | 21-1711215 |
Цилиндр тормоза 2-й передачи Подробнее |
|
|
| 21 | 242538-П18 |
Винт М10х35 Подробнее |
|
|
| 22 | 21-1711250 |
Рычаг тормоза 2-й передачи Подробнее |
|
|
| 23 | 21-1711255 |
Стопор оси Подробнее |
|
|
| 23 | 21-1711255 |
Стопор оси Подробнее |
|
|
| 24 | 21-1711252 |
Ось рычага тормоза 2-й передачи Подробнее |
|
|
| 25 | 21-1711235 |
Пружина цилиндра тормоза 2-й передачи Подробнее |
|
|
| 26 | 21-1711240 |
Крышка цилиндра тормоза 2-й передачи Подробнее |
|
|
| 27 | 21-1711350 |
Рычаг тормоза 1-й передачи и заднего хода Подробнее |
|
|
| 28 | 21-1711356 |
Болт крепления цилиндра тормоза 1-й передачи и заднего хода Подробнее |
|
|
| 29 | 21-1711352 |
Ось рычага тормоза 1-й передачи и заднего хода Подробнее |
|
|
| 30 | 262531-П8 |
Пробка 1/8"-27 коническая масляного канала Подробнее |
|
|
| 31 | 21-1711315 |
Цилиндр тормоза 1-й передачи и заднего хода Подробнее |
|
|
| 32 | 21-1711325 |
Поршень цилиндра тормоза 1-й передачи и заднего хода Подробнее |
|
|
| 33 | 21-1711328 |
Кольцо уплотнительное поршня Подробнее |
|
|
| 34 | 21-1711335 |
Пружина тормоза 1-й передачи и заднего хода Подробнее |
|
|
| 35 | 21-1711355 |
Болт крепления цилиндра тормоза 1-й передачи и заднего хода Подробнее |
|
|
| 36 | 21-1711340 |
Крышка цилиндра тормоза 1-й передачи и заднего хода Подробнее |
|
|
| 37 | 200216-П8 |
Болт М6х42 крепления регулятора к картеру коробки передач Подробнее |
|
|
| 38 | 21-1711342 |
Кольцо стопорное крышки цилиндра тормоза 1-й передачи и заднего хода Подробнее |
|
|
| 39 | 21-1711245 |
Кольцо стопорное крышки цилиндра 2-й передачи Подробнее |
|
|
| 40 | 21-1712106 |
Трубка соединительная регуляторов коробки передач Подробнее |
|
|
| 41 | 21-1712034 |
Тарелка клапана переднего насоса коробки передач Подробнее |
|
|
| 42 | 21-1711242 |
Кольцо уплотнительное крышки цилиндра Подробнее |
|
|
| 43 | 21-1711228 |
Кольцо уплотнительное поршня тормоза 2-й передачи Подробнее |
|
|
| 44 | 21-1711232 |
Кольцо уплотнительное поршня тормоза 2-й передачи Подробнее |
|
|
| 45 | 21-1711220 |
Поршень тормоза 2-й передачи в сборе Подробнее |
|
|
| 46 | 222501-П8 |
Винт М5х18 Подробнее |
|
|
| 47 | 21-1712031 |
Штырь упорной пластины Подробнее |
|
|
| 48 | 21-1712035 |
Пружина клапана переднего насоса коробки передач Подробнее |
|
|
| 49 | 21-1712105 |
Трубка соединительная регуляторов коробки передач Подробнее |
|
