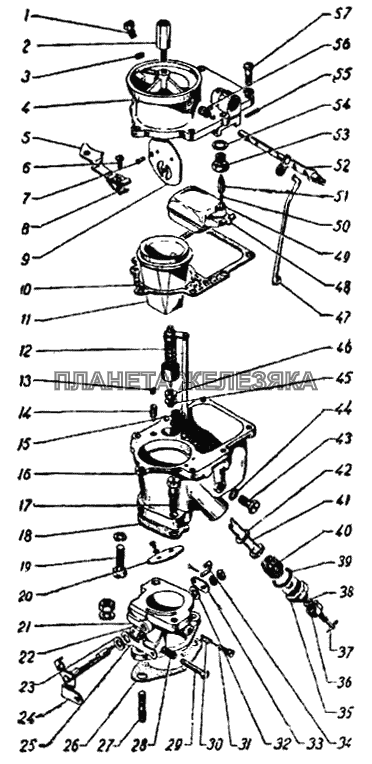

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 250513-П |
Гайка М10х1-4Н5Н Подробнее |
|
||
| 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее |
|
||
| 280084-П2 |
Штуцер 1/4"х18 угловой Подробнее |
|
||
| 900812-0 |
Гайка М6-6Н Подробнее |
|
||
| 900903-0 |
Шайба 6 Подробнее |
|
||
| 900904-0 |
Шайба пружинная 8Н65Г (ГОСТ 6402-70) Подробнее |
|
||
| 900906-0 |
Шайба 3 Подробнее |
|
||
| 901101-0 |
Шплинт 1,3х10 Подробнее |
|
||
| 907102-0 |
Пружина ускорительного насоса Подробнее |
|
||
| К22-1107050 |
Тяга ускорительного насоса с соединительной планкой в сборе Подробнее |
|
||
| К22-1107121 |
Гайка крепления штока Подробнее |
|
||
| К22-1107124 |
Шайба фасонная ускорительного насоса Подробнее |
|
||
| К22-1107130 |
Поршень со штоком ускорительного насоса в сборе Подробнее |
|
||
| К22И-1107010 |
Карбюратор в сборе Подробнее |
|
||
| К49-1107087 |
Прокладка блока жиклеров Подробнее |
|
||
| 1 | К22-1107160 |
Распылитель ускорительного насоса в сборе Подробнее |
|
|
| 2 | К22И-1107321 |
Держатель винта крепления воздушного фильтра Подробнее |
|
|
| 3 | 901701-0 |
Шайба 6 фибровая Подробнее |
|
|
| 4 | К22И-1107301 |
Корпус карбюратора верхний Подробнее |
|
|
| 5 | К22И-1107336 |
Кронштейн тяги воздушной заслонки Подробнее |
|
|
| 6 | 900116-1 |
Винт М4х12 крепления зажима Подробнее |
|
|
| 7 | 900401-1 |
Винт М3х6 Подробнее |
|
|
| 7 | 900401-1 |
Винт М3х6 Подробнее |
|
|
| 8 | К23-55 |
Зажим кронштейна тяги воздушной заслонки Подробнее |
|
|
| 9 | К22И-1107230 |
Заслонка воздушная в сборе Подробнее |
|
|
| 10 | К22-1107085-А |
Прокладка корпуса карбюратора Подробнее |
|
|
| 11 | К22-1107030-А |
Диффузор в сборе Подробнее |
|
|
| 12 | К22-1107120 |
Ускорительный насос в сборе Подробнее |
|
|
| 13 | К49-1107412 |
Замок клапана ускорительного насоса Подробнее |
|
|
| 14 | К49-1107331 |
Клапан нагнетательный ускорительного насоса Подробнее |
|
|
| 15 | К22Е-1107440 |
Клапан обратный ускорительного насоса в сборе Подробнее |
|
|
| 16 | К22-1107420 |
Корпус поплавковой камеры карбюратора с заглушками в сборе Подробнее |
|
|
| 17 | 900504-2 |
Болт М8х25 крепления смесительной камеры Подробнее |
|
|
| 18 | К22-1107086-А |
Прокладка между корпусом карбюратора и корпусом смесительной камеры Подробнее |
|
|
| 19 | 900508-2 |
Болт М8х21 крепления смесительной камеры Подробнее |
|
|
| 20 | К22Ж-1107531 |
Дроссельная заслонка Подробнее |
|
|
| 21 | К22И-1107507 |
Корпус смесительной камеры Подробнее |
|
|
| 22 | К22Г-1107555 |
Регулировочная шайба Подробнее |
|
|
| 23 | К22Г-1107554 |
Регулировочная шайба Подробнее |
|
|
| 24 | К22И-1107540 |
Ось дроссельной заслонки в сборе Подробнее |
|
|
| 25 | К22И-1107532 |
Рычаг минимального газа Подробнее |
|
|
| 26 | 51-1107015 |
Прокладка между карбюратором и всасывающей трубой Подробнее |
|
|
| 27 | 216257-П |
Шпилька 1М10х22 крепления карбюратора Подробнее |
|
|
| 28 | 907101-0 |
Пружина упорного болта Подробнее |
|
|
| 29 | 900512-4 |
Болт М5х25 упорный рычага дроссельной заслонки Подробнее |
|
|
| 30 | 907103-0 |
Пружина регулировочного винта холостого хода Подробнее |
|
|
| 31 | К23-59 |
Винт регулировочный холостого хода Подробнее |
|
|
| 32 | К22Г-1107554-Б |
Регулировочная шайба Подробнее |
|
|
| 33 | К22Ж-1107048 |
Рычаг привода ускорительного насоса Подробнее |
|
|
| 34 | К22Ж-1107044 |
Серьга привода ускорительного насоса Подробнее |
|
|
| 35 | К49-1107151 |
Корпус регулировочной иглы Подробнее |
|
|
| 36 | К49-1107154 |
Гайка сальника Подробнее |
|
|
| 37 | К49-1107152 |
Игла регулировочная Подробнее |
|
|
| 38 | К49-1107153 |
Сальник регулировочной иглы Подробнее |
|
|
| 39 | 901747-0 |
Шайба диаметром 18 фибровая Подробнее |
|
|
| 40 | 906583-0 |
Блок жиклеров Подробнее |
|
|
| 41 | К22Ж-1107028 |
Распылитель главного и компенсационного жиклеров Подробнее |
|
|
| 42 | 901717-0 |
Прокладка распылителя Подробнее |
|
|
| 43 | К49-1107409-1 |
Жиклер холостого хода Подробнее |
|
|
| 44 | 901716-0 |
Шайба диаметром 8 фибровая Подробнее |
|
|
| 45 | 901716-0 |
Шайба диаметром 8 фибровая Подробнее |
|
|
| 46 | К22-1107450 |
Клапан экономайзера в сборе Подробнее |
|
|
| 47 | К22И-1107088-А |
Тяга привода рычага минимального газа Подробнее |
|
|
| 48 | К22Ж-1107600 |
Поплавок с петлей в сборе Подробнее |
|
|
| 49 | К22Д-1107332 |
Стержень клапана подачи топлива Подробнее |
|
|
| 50 | К22Д-1107333 |
Пружина стержня клапана подачи топлива Подробнее |
|
|
| 51 | К22Д-1107331 |
Клапан подачи топлива Подробнее |
|
|
| 52 | К22И-1107240 |
Ось воздушной заслонки в сборе Подробнее |
|
|
| 53 | К22-1107332 |
Корпус клапана подачи топлива Подробнее |
|
|
| 54 | 901715-0 |
Шайба 10 фибровая Подробнее |
|
|
| 55 | К14-1107211 |
Ось петли поплавка Подробнее |
|
|
| 56 | К22И-1107323-А |
Пружина оси воздушной заслонки Подробнее |
|
|
| 57 | 900107-1 |
Винт М6х18 крепления верхнего корпуса к поплавковой камере карбюратора Подробнее |
|
