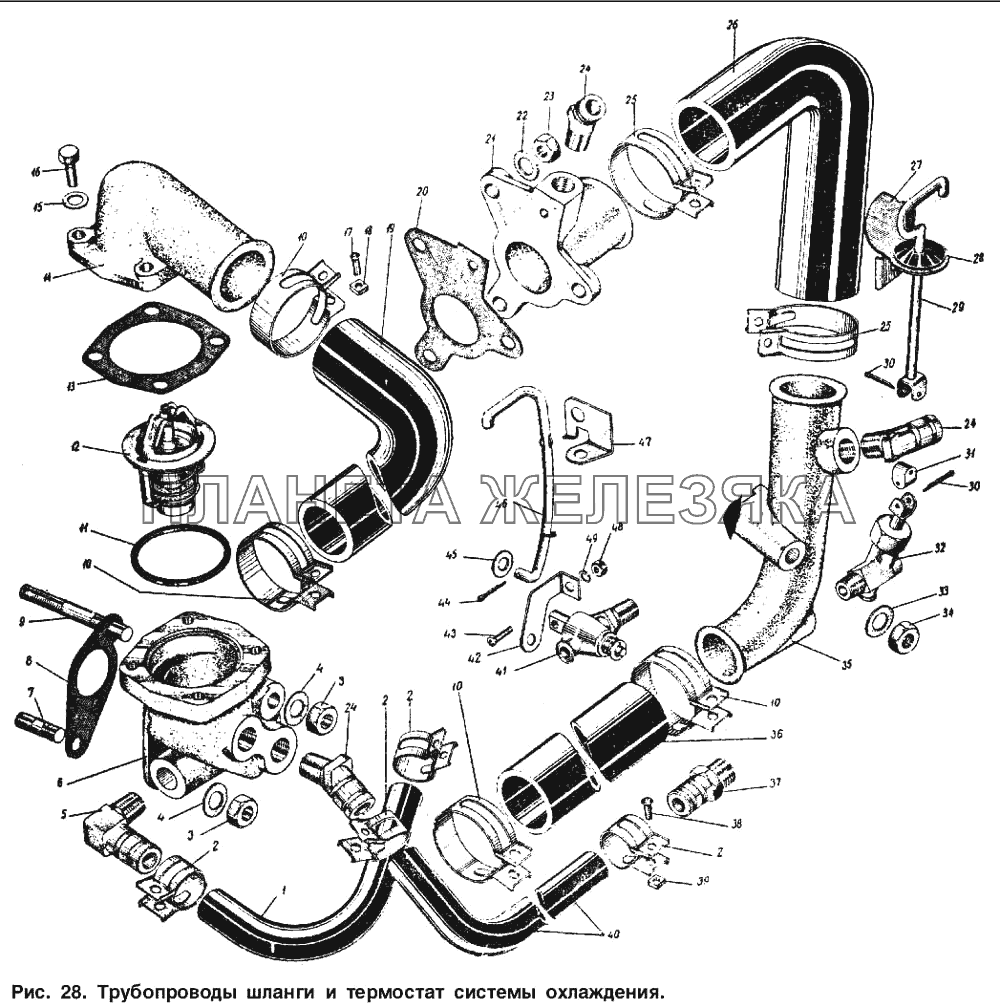

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 363063-П29 |
Шпилька Подробнее |
|
||
| 412-1303038 |
Патрубок водяного насоса, подводящий в сборе Подробнее |
|
||
| 412-1303054 |
Патрубок подводящий, промежуточный в сборе Подробнее |
|
||
| 412-1305008 |
Краник сливной блока цилиндров с поводком в сборе Подробнее |
|
||
| 412-1305100 |
Привод сливного краника подводящего промежуточного патрубка в сборе Подробнее |
|
||
| 412-1305114-А |
Кронштейн тяги привода в сборе Подробнее |
|
||
| 412-1306008 |
Патрубок водяной рубашки головки блока цилиндров, отводящий Подробнее |
|
||
| 1 | 412-1303096 |
Шланг перепускной термостата Подробнее |
|
|
| 2 | 283003-П29 |
Хомут шланга Подробнее |
|
|
| 2 | 288003-П29 |
Хомутик шланга Подробнее |
|
|
| 3 | 250510-П29 |
Гайка Подробнее |
|
|
| 4 | 252005-П29 |
Шайба Подробнее |
|
|
| 5 | АБ8-1015077-А |
Угольник патрубка Подробнее |
|
|
| 6 | 412-1306100 |
Корпус (гнездо) Подробнее |
|
|
| 7 | 363076-П29 |
Шпилька Подробнее |
|
|
| 8 | 412-1306102 |
Прокладка Подробнее |
|
|
| 9 | 363085-П29 |
Шпилька крепления корпуса к головке блока цилиндров Подробнее |
|
|
| 10 | 288012-П29 |
Хомут Подробнее |
|
|
| 10 | 288012-П29 |
Хомут Подробнее |
|
|
| 11 | 412-1306040 |
Прокладка термостата Подробнее |
|
|
| 12 | 412-1306010 |
Термостат в сборе Подробнее |
|
|
| 13 | 412-1306108 |
Прокладка крышки корпуса Подробнее |
|
|
| 14 | 412-1306106 |
Крышка корпуса Подробнее |
|
|
| 15 | 252004-П29 |
Шайба Подробнее |
|
|
 |
16 | 201422-П29 |
Болт Подробнее |
|
| 17 | 220086-П29 |
Винт хомута, стяжной Подробнее |
|
|
| 18 | 251084-П29 |
Гайка Подробнее |
|
|
 |
19 | 412-1303010 |
Шланг отводящего патрубка радиатора Подробнее |
|
| 20 | 412-1303044 |
Прокладка подводящего патрубка Подробнее |
|
|
| 21 | 412-1303040 |
Патрубок водяного насоса подводящий Подробнее |
|
|
| 22 | 252005-П29 |
Шайба Подробнее |
|
|
| 23 | 250510-П29 |
Гайка Подробнее |
|
|
| 24 | 412-1306290 |
Угольник отводящего шланга Подробнее |
|
|
| 24 | 412-8101290 |
Угольник подсоединения отводящего шланга от отопителя Подробнее |
|
|
| 24 | 412-8101290 |
Угольник подсоединения отводящего шланга от отопителя Подробнее |
|
|
| 25 | 288016-П29 |
Хомут шланга патрубков водяного насоса Подробнее |
|
|
 |
26 | 412-1303030 |
Шланг подводящий водяного насоса Подробнее |
|
| 27 | 412-1305116-А |
Кронштейн тяги привода краника Подробнее |
|
|
| 28 | 402-1108082 |
Подшипник Подробнее |
|
|
| 29 | 412-1305104 |
Тяга привода краника в сборе Подробнее |
|
|
| 30 | 258039-П29 |
Шплинт разводной Подробнее |
|
|
| 31 | 412-1305112 |
Шарнир привода краника Подробнее |
|
|
| 32 | 412-1305010-Б |
Краник сливной подводящего промежуточного патрубка в сборе Подробнее |
|
|
| 33 | 252135-П29 |
Шайба пружинная Подробнее |
|
|
 |
34 | 250511-П29 |
Гайка Подробнее |
|
| 35 | 412-1303056 |
Патрубок подводящий промежуточный в сборе Подробнее |
|
|
| 36 | 412-1303025 |
Шланг подводящего патрубка Подробнее |
|
|
| 37 | 420-8104042 |
Штуцер для подсоединения отводящего шланга водяного подогрева впускной трубы Подробнее |
|
|
| 38 | 220084-П29 |
Винт хомута, стяжной Подробнее |
|
|
| 39 | 251086-П29 |
Гайка Подробнее |
|
|
| 40 | 412-1303102 |
Шланг впускной трубы, отводящий Подробнее |
|
|
| 41 | 412-1305010 |
Краник сливной в сборе Подробнее |
|
|
| 42 | 412-1305050 |
Поводок сливного краника Подробнее |
|
|
| 43 | 220082-П29 |
Винт Подробнее |
|
|
 |
44 | 258024-П29 |
Шплинт разводной Подробнее |
|
| 45 | 252004-П29 |
Шайба Подробнее |
|
|
| 46 | 412-1305072 |
Тяга привода сливного краника Подробнее |
|
|
| 47 | 412-1305080 |
Кронштейн крепления тяги привода Подробнее |
|
|
| 48 | 250763-П29 |
Гайка Подробнее |
|
|
| 49 | 252133-П29 |
Шайба пружинная Подробнее |
|
