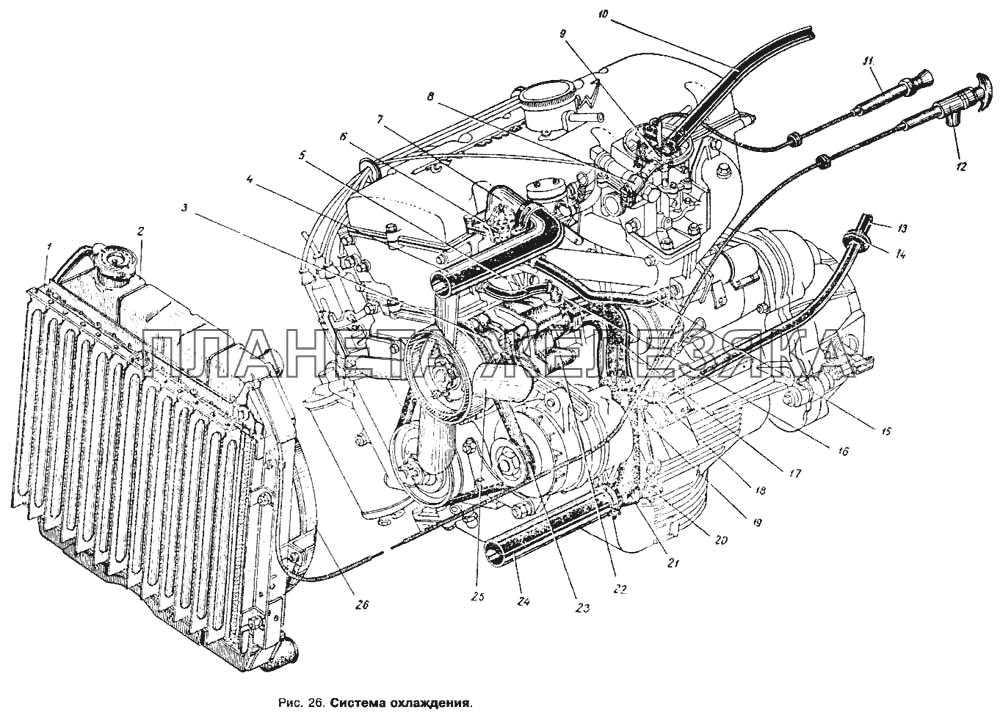

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 412-1301005 |
Радиатор с жалюзи со сливной трубой и пробкой в сборе Подробнее |
|
||
| 412-1307010-Б |
Насос водяной в сборе Подробнее |
|
||
| 1 | 412-1310010 |
Жалюзи радиатора в сборе Подробнее |
|
|
| 2 | 412-1301008 |
Радиатор с каркасом, со сливной трубкой и пробкой горловины в сборе Подробнее |
|
|
 |
3 | 412-1307010 |
Насос водяной в сборе Подробнее |
|
 |
4 | 412-1303010 |
Шланг отводящего патрубка радиатора Подробнее |
|
| 5 | 412-1303096 |
Шланг перепускной термостата Подробнее |
|
|
| 6 | 412-1306010 |
Термостат в сборе Подробнее |
|
|
| 7 | 412-1306106 |
Крышка корпуса Подробнее |
|
|
| 8 | 412-8101285 |
Угольник крана отопителя Подробнее |
|
|
| 9 | 412-8101400 |
Кран отопителя в сборе Подробнее |
|
|
| 9 | КР-23 |
Кран отопителя в сборе Подробнее |
|
|
| 10 | 412-8101200 |
Шланг подводящий Подробнее |
|
|
| 12 | 402-1310080 |
Ручка управления жалюзи радиатора с тягой и фиксатором в сборе Подробнее |
|
|
| 12 | 408П-1310080-А |
Ручка управления жалюзи радиатора с тягой и фиксатором в сборе Подробнее |
|
|
| 13 | 412-8101201 |
Шланг отопителя отводящий Подробнее |
|
|
| 14 | 408-8101204 |
Втулка уплотнительная Подробнее |
|
|
| 15 | 412-1303102 |
Шланг впускной трубы, отводящий Подробнее |
|
|
| 16 | 412-8101290 |
Угольник подсоединения отводящего шланга от отопителя Подробнее |
|
|
 |
17 | 412-1303030 |
Шланг подводящий водяного насоса Подробнее |
|
| 18 | 412-8101290 |
Угольник подсоединения отводящего шланга от отопителя Подробнее |
|
|
| 19 | 412-1305104 |
Тяга привода краника в сборе Подробнее |
|
|
| 20 | 412-1305010-Б |
Краник сливной подводящего промежуточного патрубка в сборе Подробнее |
|
|
| 21 | 412-1303056 |
Патрубок подводящий промежуточный в сборе Подробнее |
|
|
| 22 | 412-1303040 |
Патрубок водяного насоса подводящий Подробнее |
|
|
| 23 | 412-1308020 |
Ремень привода вентилятора Подробнее |
|
|
| 24 | 412-1303025 |
Шланг подводящего патрубка Подробнее |
|
|
| 25 | 412-1308010 |
Вентилятор системы охлаждения Подробнее |
|
|
| 26 | 412-1309010 |
Кожух вентилятора в сборе Подробнее |
|
