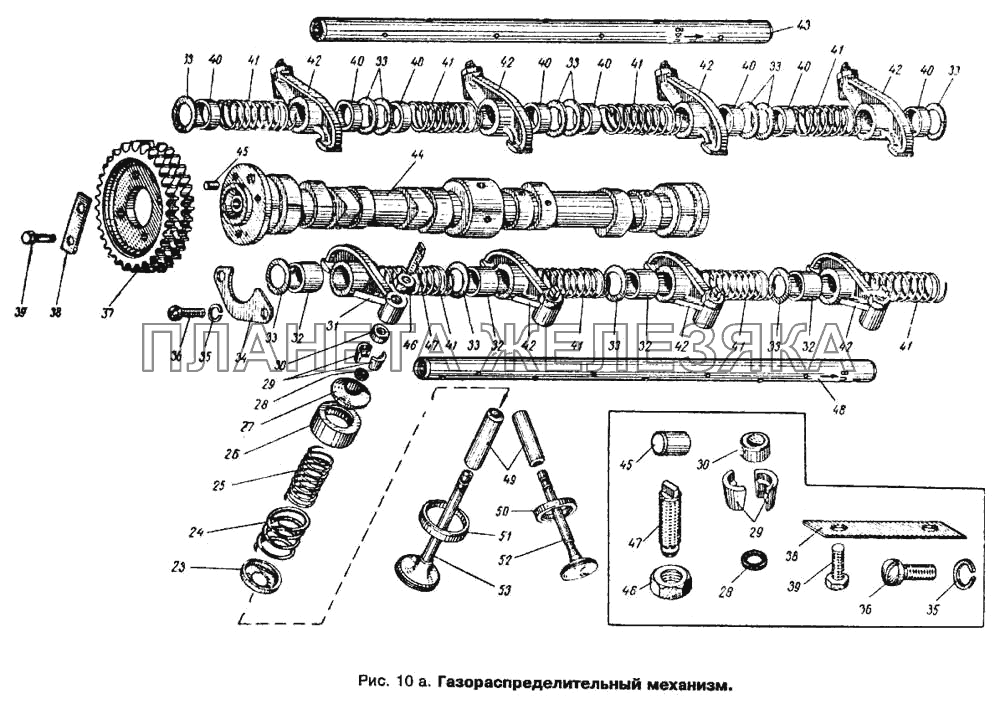

| ← Газораспределительный механизм (Часть 1) | Впускной и выпускной трубопроводы → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 367017-П |
Заглушка Подробнее |
|
||
| 412-1006010 |
Вал распределительный с штифтом и заглушками в сборе Подробнее |
|
||
| 412-1007033-РП |
Втулка клапана направляющая, увеличенная на 0,3 мм Подробнее |
|
||
| 412-1007080-РП |
Седло выпускного клапана, вставное, увеличенное на 0,3 мм Подробнее |
|
||
| 412-1007082-РП |
Седло впускного клапана, вставное, увеличенное на 0,3 мм Подробнее |
|
||
| 23 | 408-1007030 |
Шайба пружины клапана опорная Подробнее |
|
|
| 24 | 408-1007020 |
Пружина клапана, наружная Подробнее |
|
|
| 25 | 408-1007021 |
Пружина клапана, внутренняя Подробнее |
|
|
| 26 | 412-1007014 |
Колпак клапана маслозащитный Подробнее |
|
|
| 27 | 412-1007025 |
Тарелка пружины клапана Подробнее |
|
|
 |
28 | 412-1007027 |
Шайба тарелки пружин клапана уплотнительная Подробнее |
|
| 29 | 412-1007028 |
Сухарь клапана Подробнее |
|
|
 |
30 | 412-1007017 |
Наконечник стержня клапана Подробнее |
|
 |
31 | 412-1007146 |
Коромысло клапана Подробнее |
|
| 32 | 412-1007134 |
Втулка коромысла клапана распорная большая Подробнее |
|
|
| 33 | 365156-П |
Шайба специальная, плоская Подробнее |
|
|
| 34 | 412-1006018 |
Фланец распределительного вала упорный Подробнее |
|
|
| 35 | 252134-П |
Шайба пружинная Подробнее |
|
|
| 36 | 222527-П |
Винт крепления упорного фланца распределительного вала к головке блока цилиндров Подробнее |
|
|
| 37 | 412-1006020 |
Звездочка распределительного вала, ведомая Подробнее |
|
|
| 38 | 412-1006023 |
Пластина стопорная болтов крепления ведомой звездочки распределительного вала Подробнее |
|
|
| 39 | 201417-П |
Болт Подробнее |
|
|
| 40 | 412-1007136 |
Втулка коромысла клапана распорная малая Подробнее |
|
|
| 41 | 407-1007130 |
Пружина коромысел клапанов подвижная Подробнее |
|
|
| 42 | 412-1007140 |
Коромысло клапана с болтом и контргайкой в сборе Подробнее |
|
|
| 43 | 412-1007104 |
Ось коромысел выпускных клапанов с заглушками в сборе Подробнее |
|
|
| 44 | 412-1006015 |
Вал распределительный Подробнее |
|
|
| 45 | 361890-П |
Штифт распределительного вала, установочный Подробнее |
|
|
| 46 | 362003-П |
Контргайка нажимного (регулировочного) болта коромысла Подробнее |
|
|
| 47 | 412-1007122 |
Винт регулировочный коромысла Подробнее |
|
|
| 48 | 412-1007100 |
Ось коромысел впускных клапанов с заглушками в сборе Подробнее |
|
|
| 49 | 412-1007033 |
Втулка клапана направляющая Подробнее |
|
|
| 50 | 412-1007080 |
Седло выпускного клапана вставное Подробнее |
|
|
| 51 | 412-1007082 |
Седло впускного клапана вставное Подробнее |
|
|
| 52 | 412-1007015 |
Клапан выпускной Подробнее |
|
|
| 53 | 412-1007010 |
Клапан впускной Подробнее |
|
