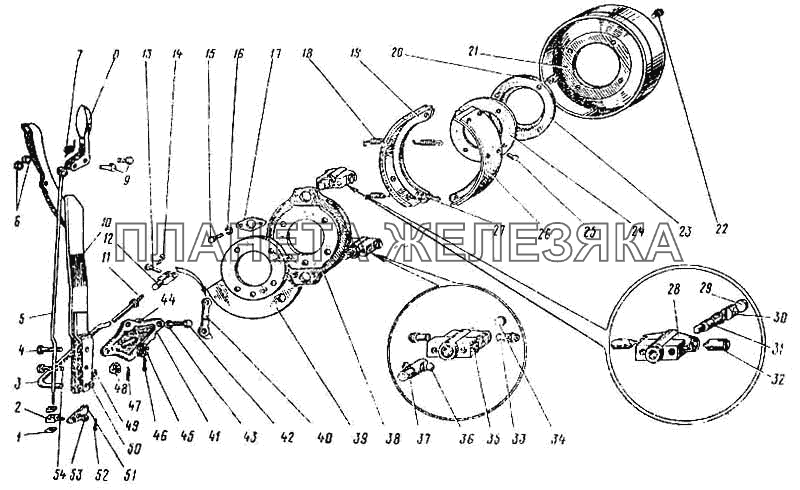

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 201496-П8 |
Болт М10х22 Подробнее |
|
||
| 240820-П8 |
Винт крепления крышки Подробнее |
|
||
| 252016-П2 |
Шайба диам 14 пальца Подробнее |
|
||
| 252136-П2 |
Шайба 10 пружинная Подробнее |
|
||
| 252156-П2 |
Шайба пружинная 10 Подробнее |
|
||
| 258053-П2 |
Шплинт диам 3,6х25 пальца рычага Подробнее |
|
||
| 292374-П18 |
Штифт диам 2,9х9 пружины регулировочного пинта Подробнее |
|
||
 |
51-3507014 |
Колодка тормоза с фрикционной накладкой в сборе Подробнее |
||
 |
52-3507010 |
Тормоз стояночный в сборе Подробнее |
||
| 652-3508022-Б |
Рукоятка рычага Подробнее |
|
||
| 652-3508023-10 |
Кронштейн рычага Подробнее |
|
||
| 672-3508021-10 |
Рычаг стояночного тормоза Подробнее |
|
||
| 672-3508050 |
Пластина защитного чехла Подробнее |
|
||
| 672-3508051-12 |
Кронштейн сектора рычага Подробнее |
|
||
| 672-3508052-01 |
Защитный чехол рычага стояночного тормоза Подробнее |
|
||
| 1 | 250508-П8 |
Гайка М6х1 Подробнее |
|
|
| 2 | 652-3508034 |
Поводок собачки Подробнее |
|
|
| 3 | 672-3508043Б |
Тяга стояночного тормоза Подробнее |
|
|
| 5 | 672-3508027 |
Тяга собачки в сборе Подробнее |
|
|
| 6 | 250508-П8 |
Гайка М6х1 Подробнее |
|
|
| 7 | 652-3508025 |
Пружина рукоятки Подробнее |
|
|
| 8 | 652-3508026-А |
Рукоятка тяги рычага тормоза Подробнее |
|
|
| 9 | 201424-П8 |
Болт М6х1х30 крепления рукоятки Подробнее |
|
|
| 10 | 672-3508015-10 |
Рычаг стояночного тормоза в сборе Подробнее |
|
|
| 11 | 250512-П8 |
Гайка М10 болта крепления картера Подробнее |
|
|
| 12 | 63-3508045 |
Вилка Подробнее |
|
|
| 13 | 260057-П8 |
Палец диам 10х28 тяги Подробнее |
|
|
| 14 | 258039-П2 |
Шплинт диам 2,7х20 Подробнее |
|
|
| 15 | 201496-П8 |
Болт М10х22 Подробнее |
|
|
| 16 | 252156-П2 |
Шайба пружинная 10 Подробнее |
|
|
| 17 | 51-3507073 |
Ограничитель хода корпуса шариков разжимного механизма Подробнее |
|
|
| 18 | 51-3507048-Б |
Пружина стяжная первичной колодки центрального тормоза ( норма упаковки 3,0 т. шт. 25 кг ) Подробнее |
|
|
| 19 | 53-3507018-Б |
Колодка стояночного тормоза в сборе Подробнее |
|
|
| 20 | 201497-П8 |
Болт М10х25 Подробнее |
|
|
| 21 | 51-3507052-12 |
Барабан стояночного тормоза Подробнее |
|
|
| 22 | 224682-П8 |
Винт М8х16 крепления барабана к фланцу Подробнее |
|
|
| 23 | 52-3507062 |
Маслоотражатель Подробнее |
|
|
| 24 | 52-3507063 |
Прокладка маслоотражателя Подробнее |
|
|
| 25 | 293997-П |
Заклепка диам 4,75х11 Подробнее |
|
|
| 26 | 51-3507020-Б |
Накладка фрикционная Подробнее |
|
|
| 27 | 51-3507049 |
Пружина стяжная вторичной колодки центрального тормоза ( норма упаковки 3,29 т. шт. 25 кг ) Подробнее |
|
|
| 28 | 51-3507080 |
Корпус регулировочного механизма тормоза Подробнее |
|
|
| 29 | 296980-П16 |
Заглушка диам 31 корпуса регулировочного механизма Подробнее |
|
|
| 30 | 11-2041 |
Сухарь разжимной колодок стояночного тормоза Подробнее |
|
|
| 31 | 11-2108 |
Винт регулировочный колодок тормоза Подробнее |
|
|
| 32 | 51-3507083 |
Опора колодок Подробнее |
|
|
| 33 | 51-3507074 |
Толкатель разжимного механизма Подробнее |
|
|
| 34 | 296955-П16 |
Заглушка диам 25 корпуса разжимного механизма Подробнее |
|
|
| 35 | 51-3507070 |
Корпус разжимного механизма Подробнее |
|
|
| 36 | 353087-8 |
Шарик диам 11,9 клапана Подробнее |
|
|
| 37 | 51-3507072 |
Корпус шариков разжимного механизма Подробнее |
|
|
| 38 | 52-3507011 |
Щит тормоза в сборе Подробнее |
|
|
| 39 | 52-3507065 |
Отражатель щита Подробнее |
|
|
| 40 | 63-5308050А |
Рычаг привода тормоза Подробнее |
|
|
| 41 | 652-3508048 |
Сектор рычага тормоза Подробнее |
|
|
 |
42 | 260060-П29 |
Палец М10 Подробнее |
|
| 43 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 44 | 250514-П8 |
Гайка М12 Подробнее |
|
|
| 46 | 258039-П2 |
Шплинт диам 2,7х20 Подробнее |
|
|
| 47 | 258025-П |
Шплинт диам 2,5х20 Подробнее |
|
|
| 48 | 250975-П8 |
Гайка М8 Подробнее |
|
|
| 49 | 258039-П2 |
Шплинт диам 2,7х20 Подробнее |
|
|
| 50 | 252006-П2 |
Шайба диам 10 плоская Подробнее |
|
|
| 51 | 652-3508030 |
Собачка рычага Подробнее |
|
|
| 52 | 258012-П |
Шплинт диам 2х12 Подробнее |
|
|
| 53 | 252004-П8 |
Шайба диам 6 Подробнее |
|
|
| 54 | 205424-П8 |
Болт М8х1х35 ограничителя рычага тормоза Подробнее |
|
