| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 072-3408195-5 |
Наконечник шланга от клапана управления длинный в сборе Подробнее |
|
||
| 120-3509070-А2 |
Сальник передней крышки Подробнее |
|
||
| 13-3430026 |
Седло Подробнее |
|
||
| 13-3430028 |
Седло Подробнее |
|
||
| 13-3430086 |
Обратный клапан Подробнее |
|
||
| 130-3407059 |
Приставка насоса Подробнее |
|
||
| 130-3407211 |
Корпус Подробнее |
|
||
| 130-3407212 |
Крышка насоса с перепускным клапаном Подробнее |
|
||
| 130-3407213 |
Крышка Подробнее |
|
||
| 130-3407244 |
Ротор, статор и лопасти насоса гидроусилителя Подробнее |
|
||
| 130-3407248 |
Ротор Подробнее |
|
||
| 130-3407251 |
Лопасть Подробнее |
|
||
| 130-3407252 |
Кольцо уплотнительное Подробнее |
|
||
| 130-3407253 |
Статор насоса Подробнее |
|
||
| 130-3407255 |
Диск распределительный Подробнее |
|
||
| 130-3407270 |
Золотник насоса перепускной с предохранительным клапаном в сборе Подробнее |
|
||
| 130-3407271 |
Золотник насоса перепускной Подробнее |
|
||
| 130-3407272 |
Пружина Подробнее |
|
||
| 130-3407277 |
Седло предохранительного клапана Подробнее |
|
||
| 130-3407281 |
Пружина перепускного канала Подробнее |
|
||
| 130-3407300 |
Бачок в сборе Подробнее |
|
||
| 130-3407328 |
Фильтр заливной в сборе Подробнее |
|
||
| 130-3407340 |
Фильтр насоса в сборе Подробнее |
|
||
| 130-3407362 |
Чашка фильтра Подробнее |
|
||
| 130-3407363 |
Пружина Подробнее |
|
||
 |
130-3407413 |
Прокладка Подробнее |
||
| 130-3407435-А |
Коллектор Подробнее |
|
||
| 130-3407437 |
Прокладка уплотнительная Подробнее |
|
||
| 130-3407439-А |
Прокладка Подробнее |
|
||
| 200323-П8 |
Болт крепления крышки насоса нижний Подробнее |
|
||
| 200327-П8 |
Болт М10х90 Подробнее |
|
||
| 201415-П8 |
Болт М6х10 крепления крышки люка Подробнее |
|
||
| 201422-П8 |
Болт М6х25 Подробнее |
|
||
| 201423-П8 |
Болт Подробнее |
|
||
| 201428-П8 |
Болт М6х40 Подробнее |
|
||
| 201428-П8 |
Болт М6х40 Подробнее |
|
||
| 250507-П8 |
Гайка М12х1,25 Подробнее |
|
||
| 250508-П8 |
Гайка М6х1 Подробнее |
|
||
| 250508-П8 |
Гайка М6х1 Подробнее |
|
||
| 251261-П8 |
Гайка М6х1 Подробнее |
|
||
| 251513-П8 |
Гайка барашек Подробнее |
|
||
| 252004-П |
Шайба Подробнее |
|
||
| 252007-П8 |
Шайба диам 12 стержня диафрагмы Подробнее |
|
||
| 252134-П2 |
Шайба пружинная диам 6 Подробнее |
|
||
| 252134-П2 |
Шайба пружинная диам 6 Подробнее |
|
||
| 252134-П2 |
Шайба пружинная диам 6 Подробнее |
|
||
| 252134-П2 |
Шайба пружинная диам 6 Подробнее |
|
||
| 252136-П2 |
Шайба 10 пружинная Подробнее |
|
||
| 252137-П2 |
Шайба 12 пружинная Подробнее |
|
||
| 253880-П29 |
Заклепка диам 5х14 Подробнее |
|
||
| 260408-П |
Шпонка сегментная 5х22 Подробнее |
|
||
| 263005-П |
Шарик-заглушка Подробнее |
|
||
| 263009-П |
Шарик-заглушка Подробнее |
|
||
| 264072-П8 |
Пресс-масленка прямая М6 Подробнее |
|
||
| 268623-П |
Штифт Подробнее |
|
||
| 280051-П8 |
Гайка М12х1,25 Подробнее |
|
||
| 280051-П8 |
Гайка М12х1,25 Подробнее |
|
||
| 280053А-П29 |
Гайка Подробнее |
|
||
| 296472-П8 |
Пробка М12х1,25 Подробнее |
|
||
| 296472-П8 |
Пробка М12х1,25 Подробнее |
|
||
| 296492-П8 |
Пробка М16х1,5 Подробнее |
|
||
| 297575-П8 |
Шплинт стяжной хомутика шланга Подробнее |
|
||
| 297580-П8 |
Пряжка хомутика шланга Подробнее |
|
||
| 300102-П |
Седло уплотнительное Подробнее |
|
||
| 305455-П |
Штифт Подробнее |
|
||
| 305644-П |
Шайба регулировочная Подробнее |
|
||
| 305803-П8 |
Шайба Подробнее |
|
||
| 305811-П |
Шайба Подробнее |
|
||
| 306231-П |
Шарик Подробнее |
|
||
| 306342-П |
Кольцо уплотнительное Подробнее |
|
||
| 306514-П |
Подшипник корпуса насоса в сборе игольчатый Подробнее |
|
||
| 306610-П |
Подшипник насоса в сборе Подробнее |
|
||
| 307183-П8 |
Шпилька крепления крышки бачка Подробнее |
|
||
| 307702-П2 |
Кольцо стопорное Подробнее |
|
||
 |
308387-П |
Клапан предохранительный в сборе Подробнее |
||
| 40П-3212168 |
Наконечник нагнетательного шланга Подробнее |
|
||
| 40П-3212168 |
Наконечник нагнетательного шланга Подробнее |
|
||
| 52-3003074-11 |
Буфер опорной пяты Подробнее |
|
||
 |
53А-3003068-10 |
Пята опорная Подробнее |
||
| 53А-3003071 |
Кольцо стопорное Подробнее |
|
||
| 53А-3003106-02 |
Крышка наконечника Подробнее |
|
||
 |
53А-3003162 |
Уплотнитель в сборе Подробнее |
||
| 66-1308020 |
Ремень 1-11Х10-1400 ГОСТ 5813-76 привода вентилятора Подробнее |
|
||
| 66-3405220 |
Шайба штока цилиндра Подробнее |
|
||
| 66-3407206-Б |
Ступица шкива Подробнее |
|
||
| 66-34080152-Г |
Наконечник шланга короткий в сборе Подробнее |
|
||
| 66-3408043 |
Наконечник шланга короткий в сборе Подробнее |
|
||
| 66-3408087 |
Муфта крепления шлангов Подробнее |
|
||
| 66-3408089 |
Оболочка защитная Подробнее |
|
||
| 66-3408166 |
Наконечник шланга Подробнее |
|
||
| 66-3408260 |
Муфта наконечника Подробнее |
|
||
| 672-3405005-31 |
Силовой цилиндр гидроусилителя в сборе Подробнее |
|
||
 |
672-3405102 |
Рычаг поворотного кулака Подробнее |
||
| 672-3405200-20 |
Наконечник штока силового цилиндра с соединительной муфтой в сборе Подробнее |
|
||
| 672-3407010-10 |
Насос гидроусилителя со шкивом Подробнее |
|
||
 |
672-3407210 |
Шкив насоса гидроусилителя руля Подробнее |
||
| 672-3408039-Б |
Шланг гибкий от клапана управления гидроусилителя Подробнее |
|
||
| 672-3408041-Б1 |
Шланг к силовому цилиндру гидроусилителя Подробнее |
|
||
| 672-3408042 |
Шланг к силовому цилиндру гидроусилителя Подробнее |
|
||
| 672-3408057 |
Трубка Подробнее |
|
||
| 672-3408068-Б |
Муфта соединительная Подробнее |
|
||
| 672-3408071 |
Наконечник шланга длинный в сборе Подробнее |
|
||
| 672-3408157-Б |
Штуцер Подробнее |
|
||
| 672-3408157-Б |
Штуцер Подробнее |
|
||
| 672-3408158-20 |
Шланг нагнетательный верхний с прокладкой в сборе Подробнее |
|
||
| 672-3408165-20 |
Шланг нагнетательный с прокладкой в сборе нижний Подробнее |
|
||
| 672-3408167-01 |
Ниппель Подробнее |
|
||
| 672-3408176 |
Трубка от клапана к шлангу низкого давления в сборе Подробнее |
|
||
| 672-3408186-02 |
Шланг сливной средний Подробнее |
|
||
| 672-3408187 |
Хомут крепления трубки Подробнее |
|
||
| 672-3408194 |
Наконечник шланга от клапана управления короткий в сборе Подробнее |
|
||
| 672-3408229 |
Гайка накидная Подробнее |
|
||
| 672-3408301 |
Шланг нагнетательный Подробнее |
|
||
| 672-3408302 |
Шланг нагнетательный нижний Подробнее |
|
||

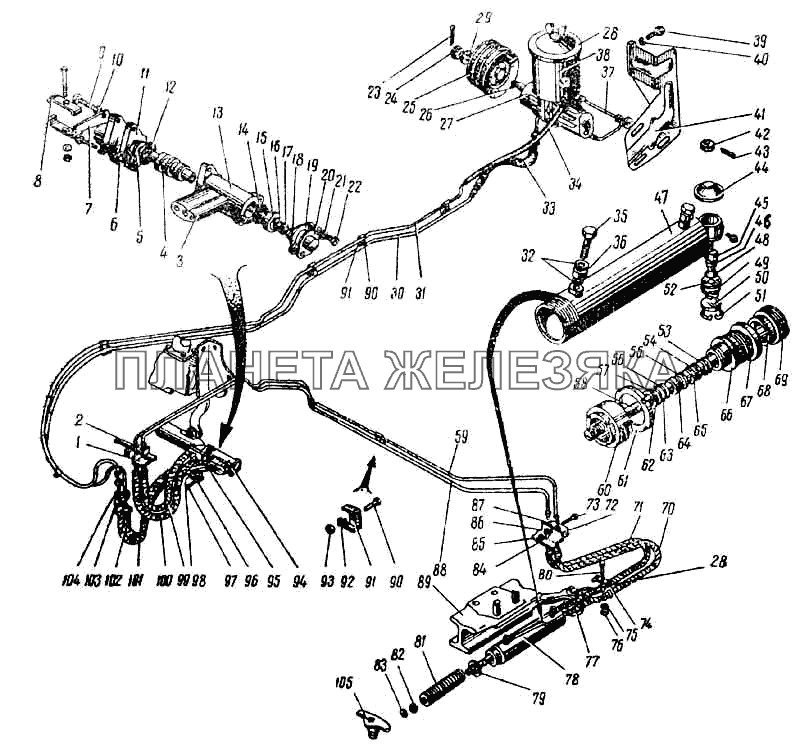

| 1 | 072-3408208-01 |
Кронштейн крепления шлангов Подробнее |
|
|
| 2 | 672-3408200 |
Скоба крепления шлангов Подробнее |
|
|
| 3 | 66-3430015 |
Корпус клапана Подробнее |
|
|
| 4 | 66-3430018 |
Золотник Подробнее |
|
|
| 5 | 66-01-3430042 |
Шайба опорная Подробнее |
|
|
| 6 | 221555-П8 |
Винт М4х18 Подробнее |
|
|
| 7 | 672-3408192 |
Кронштейн крепления шлангов Подробнее |
|
|
| 8 | 672-3408200 |
Скоба крепления шлангов Подробнее |
|
|
| 9 | 201542-П8 |
Болт М12х35 крепления клапана управления Подробнее |
|
|
| 10 | 252157-П2 |
Шайба пружинная диам 12 Подробнее |
|
|
| 11 | 66-3430030 |
Переходник Подробнее |
|
|
| 12 | 66-01-3430040 |
Сальник Подробнее |
|
|
| 13 | 66-3430015 |
Корпус клапана Подробнее |
|
|
| 14 | 66-01-3430044 |
Сальник Подробнее |
|
|
| 15 | 66-3430038 |
Шайба опорная Подробнее |
|
|
| 16 | 293254-П18 |
Шайба 8 Подробнее |
|
|
| 17 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 18 | 200277-П8 |
Болт М8х90 Подробнее |
|
|
| 19 | 66-01-3430036 |
Прокладка Подробнее |
|
|
| 20 | 13-3430034 |
Крышка Подробнее |
|
|
| 21 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 22 | 201453-П8 |
Болт М8х14 Подробнее |
|
|
| 23 | 258055-П8 |
Шплинт Подробнее |
|
|
| 24 | 250979-П8 |
Гайка Подробнее |
|
|
| 25 | 672-3407211 |
Шкив насоса гидроусилителя Подробнее |
|
|
| 26 | 130-3407217 |
Валик насоси Подробнее |
|
|
| 27 | 66-3407011 |
Насос в сборе Подробнее |
|
|
| 28 | 672-3408212 |
Кронштейн крепления шлангов Подробнее |
|
|
| 29 | 252017-П8 |
Шайба Подробнее |
|
|
| 30 | 672-3408160 |
Труба нагнетательная гидроусилителя в сборе Подробнее |
|
|
| 31 | 672-3408180-01 |
Трубка сливная гидроусилителя Подробнее |
|
|
| 32 | 672-3506014 |
Прокладка соединительная Подробнее |
|
|
| 33 | 672-3408150-20 |
Шланг нагнетательный верхний в сборе Подробнее |
|
|
| 34 | 672-3408185-02 |
Шланг сливной гидроусилителя верхний Подробнее |
|
|
| 35 | 20-3501082 |
Болт соединительной муфты Подробнее |
|
|
| 36 | 66-3405015 |
Муфта соединительная Подробнее |
|
|
| 37 | 672-3408146-А1 |
Трубка от насоса гидроусилителя в сборе Подробнее |
|
|
| 38 | 130-3407275 |
Направляющие пружины Подробнее |
|
|
| 39 | 201539-П8 |
Болт М12х28 крепления подушки передней левой опоры-верхний Подробнее |
|
|
| 40 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 41 | 672-3407202-11 |
Кронштейн крепления насоса гидроусилителя в сборе Подробнее |
|
|
 |
42 | 250979-П29 |
Гайка М16х1,5 Подробнее |
|
| 43 | 258053-П |
Шплинт 4х25 Подробнее |
|
|
|
|
44 | 53А-3003162 |
Уплотнитель в сборе Подробнее |
|
| 45 | 53А-3003067 |
Вкладыш Подробнее |
|
|
| 46 | 52-3003066 |
Сухарь пальца Подробнее |
|
|
| 47 | 66-3405013-Б |
Цилиндр гидроусилителя в сборе Подробнее |
|
|
| 48 | 52-3003065-А |
Палец Подробнее |
|
|
| 49 | 51-3003069 |
Пружина опорной пяты наконечника Подробнее |
|
|
| 50 | 53А-3003108 |
Прокладка крышки Подробнее |
|
|
| 51 | 51-3003071 |
Кольцо стопорное заглушки Подробнее |
|
|
| 52 | 51-3003068-Б |
Пята опорная Подробнее |
|
|
| 53 | 66-3405218 |
Пружина распорной чашки манжеты гидроусилителя Подробнее |
|
|
| 54 | 66-3405216 |
Чашка распорная манжеты головки цилиндра гидроусилителя Подробнее |
|
|
| 55 | 66-3405217 |
Втулка головки цилиндра Подробнее |
|
|
| 56 | 13-3405026 |
Шайба головки цилиндра гидроусилителя внутренняя Подробнее |
|
|
| 57 | 13-3405225 |
Шайба головки Подробнее |
|
|
| 58 | 672-3405030 |
Поршень цилиндра гидроусилителя рулевого управления в сборе Подробнее |
|
|
| 59 | 672-3408066-Б |
Трубка от клапана управления верхняя в сборе Подробнее |
|
|
| 60 | 66-3405240-Б |
Гайка крепления головки цилиндра гидроусилителя Подробнее |
|
|
| 61 | 66-3405241-Б |
Контргайка крепления головки цилиндра Подробнее |
|
|
| 62 | 13-3405230 |
Кольцо стопорное головки цилиндра гидроусилителя Подробнее |
|
|
| 63 | 13-3405027 |
Шайба регулировочная Подробнее |
|
|
| 64 | 13-3405219 |
Сальник в сборе Подробнее |
|
|
| 65 | 66-3405215 |
Манжета головки цилиндра гидроусилителя Подробнее |
|
|
| 66 | 66-3405210-Б |
Головка цилиндра гидроусилителя Подробнее |
|
|
| 67 | 66-3405235-Б |
Кольцо уплотнительное головки цилиндра гидроусилителя Подробнее |
|
|
| 68 | 66-3405039-Б |
Кольцо поршня цилиндра уплотнительное Подробнее |
|
|
| 69 | 66-3405039-Б |
Кольцо поршня цилиндра уплотнительное Подробнее |
|
|
| 70 | 672-3408040-Б1 |
Шланг к силовому цилиндру гидроусилителя в сборе Подробнее |
|
|
| 71 | 672-3408055-Б1 |
Шланг к силовому цилиндру гидроусилителя в сборе Подробнее |
|
|
| 72 | 672-3408200 |
Скоба крепления шлангов Подробнее |
|
|
| 73 | 201428-П8 |
Болт М6х40 Подробнее |
|
|
| 74 | 66-3408200 |
Скоба крепления шлангов Подробнее |
|
|
| 75 | 252134-П2 |
Шайба пружинная диам 6 Подробнее |
|
|
| 76 | 250508-П8 |
Гайка М6х1 Подробнее |
|
|
| 77 | 672-3405190-02 |
Кронштейн крепления пальца силового цилиндра гидроусилителя Подробнее |
|
|
| 78 | 672-3405011-21 |
Силовой цилиндр гидроусилителя в сборе с наконечником Подробнее |
|
|
| 79 | 66-3405247 |
Кольцо стяжное колпака гидроусилителя большое Подробнее |
|
|
| 80 | 201428-П8 |
Болт М6х40 Подробнее |
|
|
| 81 | 672-3405245-Б1 |
Колпак цилиндра гидроусилителя Подробнее |
|
|
| 82 | 292816-П8 |
Гайка М12х1,25 Подробнее |
|
|
| 83 | 51-3505047 |
Кольцо стяжное малое Подробнее |
|
|
| 84 | 252134-П2 |
Шайба пружинная диам 6 Подробнее |
|
|
| 85 | 250508-П8 |
Гайка М6х1 Подробнее |
|
|
| 86 | 672-3408214 |
Кронштейн крепления шлангов Подробнее |
|
|
| 87 | 66-3408043 |
Наконечник шланга короткий в сборе Подробнее |
|
|
| 88 | 672-3408062-10 |
Трубка от клапана управления нижняя в сборе Подробнее |
|
|
| 89 | 672-3001010-10 |
Балка передней оси Подробнее |
|
|
| 90 | 201422-П8 |
Болт М6х25 Подробнее |
|
|
| 91 | 672-3408064 |
Скоба крепления трубок гидроусилителя Подробнее |
|
|
| 92 | 252134-П2 |
Шайба пружинная диам 6 Подробнее |
|
|
| 93 | 250508-П8 |
Гайка М6х1 Подробнее |
|
|
| 94 | 66-01-3430010-04 |
Клапан управления гидроусилителем в сборе Подробнее |
|
|
| 95 | 672-3408170-Б |
Штуцер Подробнее |
|
|
| 96 | 297580-П8 |
Пряжка хомутика шланга Подробнее |
|
|
| 97 | 297575-П8 |
Шплинт стяжной хомутика шланга Подробнее |
|
|
| 98 | 652-3552058 |
Лента стяжная хомутиков для шлангов Подробнее |
|
|
| 99 | 672-3408050-Б1 |
Шланг от клапана гидроусилителя в сборе Подробнее |
|
|
| 100 | 672-3408051-Б1 |
Шланг от клапана гидроусилителя в сборе Подробнее |
|
|
| 101 | 672-3408178-02 |
Шланг сливной гидроусилителя нижний Подробнее |
|
|
| 102 | 672-3408164-20 |
Шланг нагнетательный в сборе нижний Подробнее |
|
|
| 103 | 672-3408214Б |
Кронштейн крепления шлангов гидроусилителя Подробнее |
|
|
| 104 | 672-3408202-10 |
Трубка охлаждения масла Подробнее |
|
|
| 105 | 672-3405198-20 |
Наконечник цилиндра гидроусилителя Подробнее |
|
|
| 106 | 130-3407400 |
Крышка бачка в сборе Подробнее |
|
