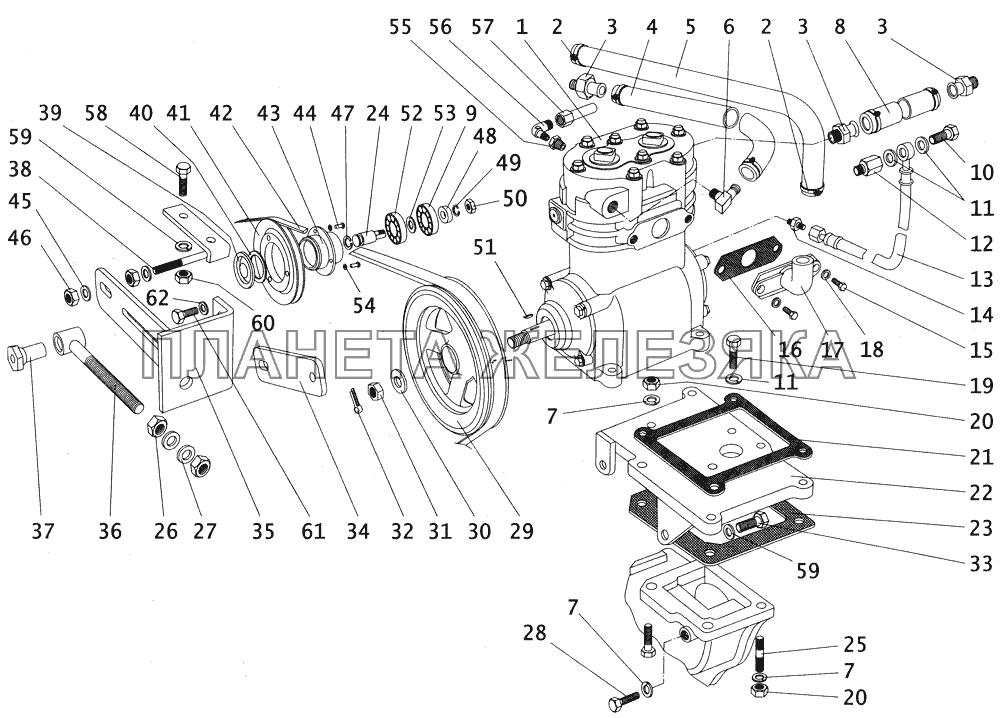

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 4230-01-3509320 |
Кронштейн с роликом в сборе Подробнее |
|
||
| 53-1308080-12 |
Ролик натяжной Подробнее |
|
||
| 1 | 5335-3509012-10 |
Компрессор Подробнее |
|
|
| 2 | ХЧП 10.019 |
Хомут Подробнее |
|
|
| 3 | 242-3509213 |
Штуцер Подробнее |
|
|
| 4 | 18х29-400-1,3(13) |
Рукав Подробнее |
|
|
| 5 | 4230-3509276 |
Шланг подвода воздуха к компрессору Подробнее |
|
|
| 6 | 265-3509030 |
Штуцер Подробнее |
|
|
| 7 | 10.65Г.06 |
Шайба Подробнее |
|
|
| 8 | 18х29-600-1,3(13) |
Рукав Подробнее |
|
|
| 9 | 41-1307082-21 |
Подшипник 20703А1 задний Подробнее |
|
|
| 10 | 240-3509233 |
Болт штуцера Подробнее |
|
|
| 11 | 36-1104783 |
Прокладка Подробнее |
|
|
| 12 | 245-3509104 |
Штуцер Подробнее |
|
|
| 13 | 2403509150 |
Маслопровод Подробнее |
|
|
| 14 | 240-3509232 |
Штуцер Подробнее |
|
|
 |
15 | 201458-П29 |
Болт М8х6gx25 Подробнее |
|
| 16 | 5336-3509240 |
Прокладка Подробнее |
|
|
| 17 | 3205-3509275 |
Патрубок впускной компрессора Подробнее |
|
|
| 18 | 252155-П29 |
Шайба 8 Подробнее |
|
|
| 19 | М10-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 20 | М10-6Н.019 |
Гайка Подробнее |
|
|
| 21 | 245-3509103 |
Прокладка Подробнее |
|
|
 |
22 | 245-3509110-А |
Плита Подробнее |
|
 |
23 | 240-3509037-А |
Прокладка Подробнее |
|
| 24 | 12-1308087-Б |
Ось натяжного ролика Подробнее |
|
|
| 25 | 245-3509105 |
Шпилька Подробнее |
|
|
 |
26 | 250514-П29 |
Гайка М12 Подробнее |
|
 |
27 | 252007-П29 |
Шайба 12 Подробнее |
|
| 28 | М10-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 29 | 245-3409102 |
Шкив Подробнее |
|
|
| 29 | 500-3509130-12 |
Шкив Подробнее |
|
|
| 30 | 5336-3509368 |
Шайба (или А16.01.08кп 05) Подробнее |
|
|
| 31 | 5336-3509367 |
Гайка М16х1,5-6Н 04.05 Подробнее |
|
|
| 32 | 4х25.016 |
Шплинт Подробнее |
|
|
 |
33 | 201495-П29 |
Болт М10х20 Подробнее |
|
| 34 | 4230-01-3509321 |
Кронштейн ролика Подробнее |
|
|
| 35 | 4230-01-3509314 |
Кронштейн Подробнее |
|
|
| 36 | 4230-01-3509010 |
Винт регулировочный Подробнее |
|
|
| 37 | 4230-01-3509011 |
Болт Подробнее |
|
|
| 38 | 4230-01-3509310 |
Кронштейн Подробнее |
|
|
| 39 | 51-1308091-Б |
Крышка Подробнее |
|
|
| 40 | 321-3728634 |
Кольцо стопорное Подробнее |
|
|
| 41 | 53-1308081-Б |
Шкив натяжного ролика Подробнее |
|
|
| 42 | 1-11х10-1250 |
Ремень Подробнее |
|
|
| 43 | 53-1308069-10 |
Ступица Подробнее |
|
|
| 44 | 4 597 329 108 |
Заклепка 5х14 Подробнее |
|
|
|
|
45 | 252007-П29 |
Шайба 12 Подробнее |
|
| 46 | 2505014-П29 |
Гайка М12-6Н Подробнее |
|
|
| 47 | 12-1307029 |
Кольцо стопорное подшипника Подробнее |
|
|
| 48 | 672-1308088 |
Шайба специальная Подробнее |
|
|
| 49 | 251036-П29 |
Шайба 10 Подробнее |
|
|
| 50 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 51 | 5х7,5 |
Шпонка Подробнее |
|
|
| 52 | 280203А |
Подшипник передний Подробнее |
|
|
| 53 | 41-1307074 |
Шайба распорная подшипников Подробнее |
|
|
| 54 | 4 598 111 204 |
Шайба 5 Подробнее |
|
|
| 55 | 4230-3509288 |
Штуцер Подробнее |
|
|
| 56 | 3205-6505095 |
Угольник ввертный Подробнее |
|
|
| 57 | 3205-70-3552048 |
Трубка от компрессора до муфты в сборе Подробнее |
|
|
 |
58 | 201501-П29 |
Болт М10х35 крепления отстойника Подробнее |
|
| 59 | 252136-П29 |
Шайба 10 пружинная Подробнее |
|
|
| 60 | 250512-П29 |
Гайка М10 Подробнее |
|
|
 |
61 | 201460-П29 |
Болт М8х30 Подробнее |
|
| 62 | 252135-П29 |
Шайба 8 Подробнее |
|
