| ← Блок цилиндров и головка блока цилиндров | Вал распределительный, клапаны и толкатели → |

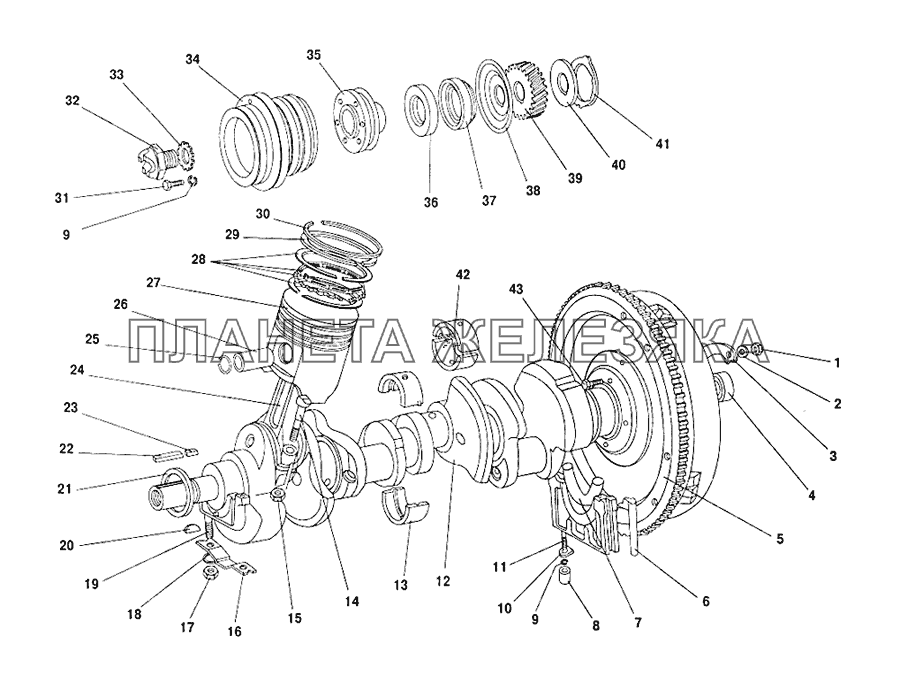

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 21-1004052-01 |
Втулка шатуна Подробнее |
|
||
| 21А-1005125 |
Венец маховика зубчатый Подробнее |
|
||
| 53-1004014-11 |
Поршень номинального размера с пальцем и стопорными кольцами (комплект) Подробнее |
|
||
| 53-1004014-11-АР |
Поршень увеличенный на 0,5 мм с пальцем и стопорными кольцами (комплект) Подробнее |
|
||
| 53-1004014-11-БР |
Поршень увеличенный на 1,0 мм с пальцем и стопорными кольцами (комплект) Подробнее |
|
||
| 53-1004014-11-ВР |
Поршень увеличенный на 1,5 мм с пальцем и стопорными кольцами (комплект) Подробнее |
|
||
| 53-1004060-04 |
Болт шатуна с гайкой (комплект) Подробнее |
|
||
| 53-1005013-01 |
Вал коленчатый с вкладышами и храповиком (комплект) Подробнее |
|
||
| 1 | 292798-П29 |
Гайка М11х1 Подробнее |
|
|
| 2 | 293324-П18 |
Шайба диаметром 11 Подробнее |
|
|
 |
3 | 53-1005195-02 |
Пластинка стопорная Подробнее |
|
 |
4 | 60203 |
Подшипник передний первичного вала КП Подробнее |
|
| 4 | 80203АС9 |
Подшипник переднего конца первичного вала коробки передач Подробнее |
|
|
 |
5 | 53-1005115 |
Маховик Подробнее |
|
| 6 | 53-11-1005162 |
Прокладка держателя заднего сальника Подробнее |
|
|
| 7 | 24-1005154-01 |
Набивка сальника коленчатого вала Подробнее |
|
|
| 8 | 13-1005181-01 |
Гайка крепления держателя заднего сальника Подробнее |
|
|
| 9 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 10 | 13-1005182-01 |
Шайба крепления держателя заднего сальника Подробнее |
|
|
| 11 | 291767-П |
Шпилька М8х1х62 крепления держателя заднего сальника Подробнее |
|
|
| 12 | 66-1005011-21 |
Вал коленчатый с пробками в сборе Подробнее |
|
|
| 13 | 53-1005170 |
Вкладыш коренного подшипника Подробнее |
|
|
| 14 | 13-1004062-23 |
Болт шатуна Подробнее |
|
|
 |
15 | 292758-П |
Гайка шатуна М10х1 Подробнее |
|
| 16 | 24-1005301-01 |
Пластина стопорная Подробнее |
|
|
| 17 | 292832-П |
Гайка M12х1,25СП Подробнее |
|
|
| 18 | 53-11-1005138 |
Шайба Подробнее |
|
|
| 19 | 291874-П |
Шпилька М12х1,25х82 крепление подшипников коленчатого вала Подробнее |
|
|
 |
20 | 4598240267 |
Шпонка 6x10 сегментная Подробнее |
|
| 21 | 13-1005184-02 |
Шайба упорная подшипника коленчатого вала задняя Подробнее |
|
|
 |
22 | 296144-П |
Шпонка призматическая 8х6х34 ступицы шкива коленчатого вала Подробнее |
|
| 23 | 13-1005030 |
Пробка уплотнительная шпоночного паза ступицы коленчатого вала Подробнее |
|
|
| 24 | 66-1004045-02 |
Шатун Подробнее |
|
|
| 25 | 21-1004022-01 |
Стопорное кольцо поршневого пальца Подробнее |
|
|
 |
26 | 21-1004020-14 |
Поршневой палец Подробнее |
|
| 27 | 53-1004015-21 |
Поршень Подробнее |
|
|
| 27 | 53-1004015-22 |
Поршень Подробнее |
|
|
| 28 | 53-1004035 |
Кольцо поршневое маслосъемное, номинального размера (комплект) Подробнее |
|
|
| 28 | 53-1004035-AP |
Кольцо поршневое маслосъемное, увеличенное на 0,5 мм (комплект) Подробнее |
|
|
| 28 | 53-1004035-BP |
Кольцо поршневое маслосъемное, увеличенное на 1,5 мм (комплект) Подробнее |
|
|
| 28 | 53-1004035-БР |
Кольцо поршневое маслосъемное, увеличенное на 1,0 мм (комплект) Подробнее |
|
|
| 29 | 53-1004025 |
Кольцо поршневое компрессионное нижнее, номинального размера Подробнее |
|
|
| 29 | 53-1004025-AP |
Кольцо поршневое компрессионное нижнее, увеличенное на 0,5 мм Подробнее |
|
|
| 29 | 53-1004025-BP |
Кольцо поршневое компрессионное нижнее, увеличенное на 1,5 мм Подробнее |
|
|
| 29 | 53-1004025-БР |
Кольцо поршневое компрессионное нижнее, увеличенное на 1,0 мм Подробнее |
|
|
| 30 | 24-1004030-03 |
Кольцо поршневое компрессионное верхнее, номинального размера Подробнее |
|
|
| 30 | 24-1004030-03-AP |
Кольцо поршневое компрессионное верхнее, увеличенное на 0,5 мм Подробнее |
|
|
| 30 | 24-1004030-03-BP |
Кольцо поршневое компрессионное верхнее, увеличенное на 1,5 мм Подробнее |
|
|
| 30 | 24-1004030-03-БР |
Кольцо поршневое компрессионное верхнее, увеличенное на 1,0 мм Подробнее |
|
|
| 30 | 53-1004030-02 |
Кольцо поршневое компрессионное верхнее, номинального размера Подробнее |
|
|
| 31 | 201240-П29 |
Болт М8х18 шкива коленчатого вала Подробнее |
|
|
 |
32 | 53-1005054-10 |
Храповик коленчатого вала Подробнее |
|
| 33 | 293554-П8 |
Шайба пружинная диаметром 28 Подробнее |
|
|
| 34 | 672-11-1005060 |
Шкив коленчатого вала Подробнее |
|
|
 |
35 | 41-1005051 |
Ступица шкива коленчатого вала Подробнее |
|
 |
36 | 53-1005032-01 |
Сальник коленчатого вала передний с отражателем Подробнее |
|
| 36 | 53-1005034 |
Сальник коленчатого вала передний в сборе Подробнее |
|
|
| 37 | 21-1005041-Б |
Маслоотражатель переднего сальника коленчатого вала Подробнее |
|
|
| 38 | 13-1005042 |
Маслоотражатель коленчатого вала Подробнее |
|
|
| 39 | 13-1005031-02 |
Шестерня коленчатого вала Подробнее |
|
|
 |
40 | 53-1005029 |
Шайба упорная коленчатого вала Подробнее |
|
| 41 | 4021-1005183-02 |
Шайба упорная подшипника коленчатого вала передняя Подробнее |
|
|
| 42 | 13-1004058-A2 |
Вкладыш шатунного подшипника, толщиной 1,750 мм Подробнее |
|
|
| 42 | 13-1004058-BP1 |
Вкладыш шатунного подшипника, толщиной 1,875 мм Подробнее |
|
|
| 42 | 13-1004058-EP1 |
Вкладыш шатунного подшипника, толщиной 2,125 мм Подробнее |
|
|
| 42 | 13-1004058-KP1 |
Вкладыш шатунного подшипника, толщиной 2,500 мм Подробнее |
|
|
| 42 | 13-1004058-БР1 |
Вкладыш шатунного подшипника, толщиной 1,775 мм Подробнее |
|
|
| 42 | 13-1004058-ДР1 |
Вкладыш шатунного подшипника, толщиной 2,000 мм Подробнее |
|
|
| 42 | 13-1004058-ЖР1 |
Вкладыш шатунного подшипника, толщиной 2,250 мм Подробнее |
|
|
| 42 | 13-1004058-ИP1 |
Вкладыш шатунного подшипника, толщиной 2,375 мм Подробнее |
|
|
 |
43 | 291524-П |
Болт крепления маховика ( норма упаковки в ящик 1,16 т. шт., 40 кг ) Подробнее |
