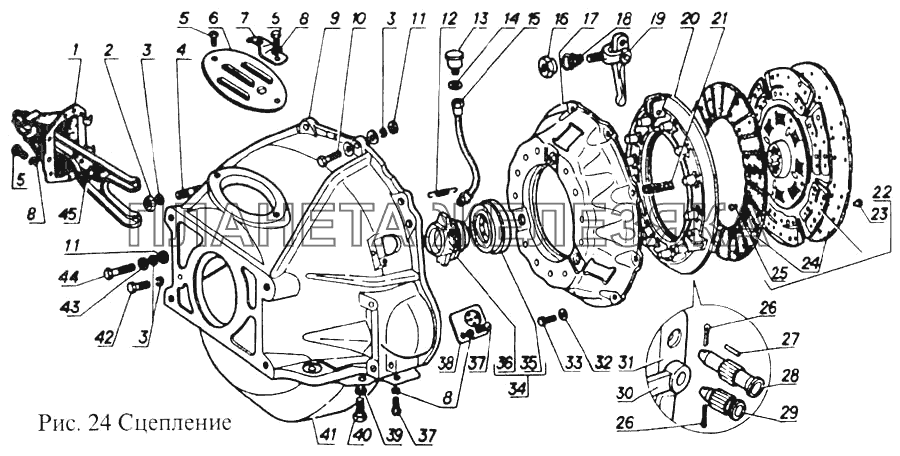

Сцепление ПАЗ-3205| ← Опора промежуточная | Привод выключения сцепления → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 52-04-1601200 |
Вилка подшипника выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
2 | 292779-П8 |
Гайка М10х1 шпильки крепления картера Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 3 | 252156-П2 |
Шайба пружинная 10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 4 | 216257-П29 |
Шпилька М10х1х22 крепления картера сцепления к блоку Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 5 | 201415-П8 |
Болт М6х10 крепления крышки люка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 6 | 52-1601022 |
Крышка люка картера сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 7 | 52-1601260-А |
Кронштейн масленки муфты выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 8 | 252154-П2 |
Шайба пружинная 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 9 | 66-1601010-01 |
Картер сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 10 | 291498-П29 |
Болт М10х45 крепления картера Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 11 | 250512-П8 |
Гайка М10 болта крепления картера Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
12 | 11-7562 |
Пружина оттяжная муфты (норма упаковки в ящик 5,6 т. шт., 22 кг.) Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 13 | 52-04-1601250 |
Масленка подшипника сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 14 | 252176-П8 |
Шайба 11 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 15 | 52-1601230-10 |
Шланг гибкий смазки подшипника сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
16 | 53-1601178 |
Гайка вилки рычага нажимного диска сцепления регулировочная Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
 |
17 | 53-1601090-11 |
Диск сцепления нажимной с кожухом Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 18 | 53-1601105-А |
Пружина вилки оттяжного рычага Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 19 | ВК-53-1601198 |
Рычаги оттяжные нажимного диска ( комплект ) Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
|
|
20 | 53-1601090-11 |
Диск сцепления нажимной с кожухом Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 20 | 53-1601093 |
Диск сцепления нажимной Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 21 | 53А-1601115 |
Пружина нажимного диска сцепления (норма упаковки в ящик 0,3 т. шт., 22 кг) Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 22 | 53-1601130-12 |
Диск сцепления ведомый Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 23 | 293913-П |
Заклёпка 4х7 крепления фрикционной накладки к диску сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 24 | 53-1601138-10 |
Накладка фрикционная диска сцепления ведомого Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 25 | 293907-П |
Заклепка 4х6 крепления фрикционной накладки к плашке диска Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 26 | 258023-П |
Шплинт 2,5х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 27 | 53-1601109 |
Ролик игольчатый подшипнике оттяжного рычага нажимного диска сцепления 1,6х11,8 ГОСТ 6870-72 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 28 | 53-1601110 |
Палец игольчатого подшипника оттяжного рычага нажимного диска сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 29 | 53-1601112 |
Палец вилки нажимного диска сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 30 | 53-1601108 |
Вилка опорная оттяжного рычага нажимного диска сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 31 | 53-1601095-А |
Рычаг оттяжного нажимного диска сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 32 | 252135-П2 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 33 | 290656-П8 |
Болт М8х30 крепления кожуха сцепления к моховику Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
34 | 3307-1601180 |
Муфта выключения сцепления с подшипником Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 35 | 588911 |
Подшипник муфты выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 35 | 588911 АК |
Подшипник муфты выключения сцепления (М-7580) Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 36 | 53-11-1601185 |
Муфта подшипника сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 37 | 220101-П8 |
Винт М6-6gх8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 38 | 66-1601035-20 |
Крышка люка установки зажигания Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 39 | 252155-П2 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 40 | 201454-П8 |
Болт М8х16 крепление нижней части картера Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
41 | 66-1601018 |
Картер сцепления, нижняя часть Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 42 | 201518-П8 |
Болт М10х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 43 | 293340-П29 |
Шайба 10,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 44 | 291506-П8 |
Болт М10х110 крепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
45 | 11-7576 |
Опора вилки сцепления ( норма упаковки в ящик 0,82 т. шт., 40 кг. ) Подробнее
Дополнительная информация:
|
