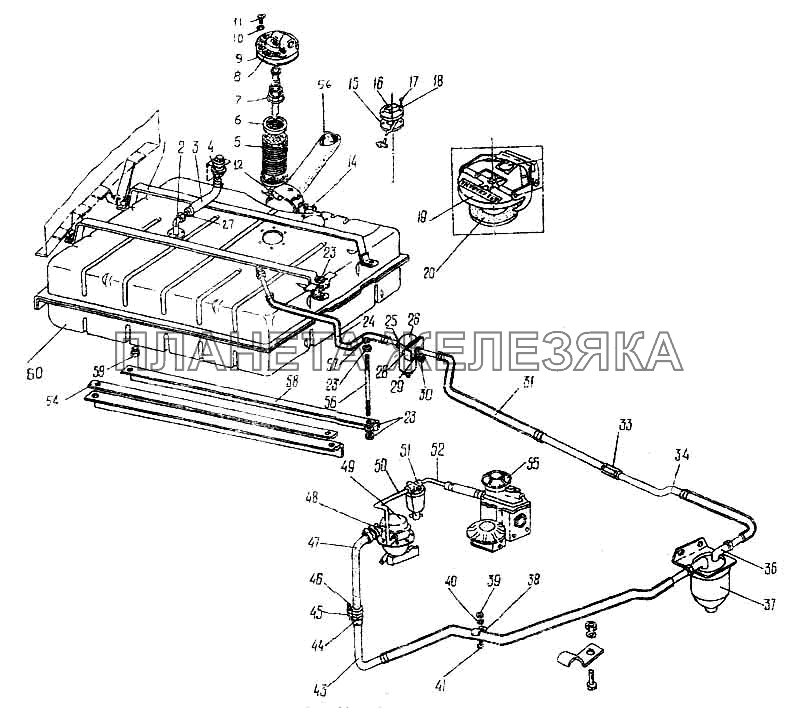

Система питания ПАЗ-3205-110| ← Вентиляция картера двигателя | Отстойник топливный → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
201501-П29 |
Болт М10х35 крепления отстойника Подробнее
Дополнительная информация:
|
||||||||||||||||||||
| 224598-П29 |
Винт М5х0,8х14 крепления ручки Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 251088-П29 |
Гайка М5 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 252135-П29 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 252136-П29 |
Шайба 10 пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 288000-П8 |
Хомутик 16 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 293196-П |
Шайба диам 5,75 уплотнительная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 66-1104040 |
Фланец Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 66-71-1104012 |
Трубка приемная топливопровода с фильтром в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 672-1013100 |
Шланг радиатора выпускной нижний Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 1 | 258013-П29 |
Шплинт 2х16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 1 | 260021-П29 |
Палец 6х42 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 1 | 3205-1101106-10 |
Стяжка бака топливного Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 2 | 3102-1101281 |
Клапан топливного бака со штуцером Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 3 | 3205-1101375 |
Шланг от бака к клапану Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 4 | 66-01-1101281 |
Клапан топливного бака в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 5 | 21-1104038 |
Сетка фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 7 | 66-1104033 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 8 | 66-71-1104012 |
Трубка приемная топливопровода с фильтром в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
9 | 12-1104022 |
Прокладка датчика указателя уровня бензина Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 10 | 293196-П |
Шайба диам 5,75 уплотнительная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 11 | 224598-П29 |
Винт М5х0,8х14 крепления ручки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 17 | 220082-П29 |
Винт М5х20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 18 | 293196-П |
Шайба диам 5,75 уплотнительная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 19 | 66-01-1103010-10 |
Пробка бака в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 20 | 66-01-1103075 |
Прокладка пробки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
23 | 250514-П29 |
Гайка М12 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 24 | 3205-1104095 |
Трубка от топливного бака к клапану электромагнитному Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 25 | 3205-1104101 |
Штуцер электромагнитного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 26 | ЭКТ-12 |
Клапан электромагнитный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 27 | 3205-1104090 |
Трубка от бака к клапану Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
28 | 201458-П29 |
Болт М8х6gx25 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 29 | 252135-П29 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 30 | 250510-П29 |
Гайка М8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 31 | 3205-1104098 |
Трубка от клапана к муфте (455523034) Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 33 | 672-1104104 |
Муфта соединительная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 34 | 3205-1104092-10 |
Трубка от муфты к отстойнику Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
37 | 3307-1105010 |
Отстойник топливный Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 38 | 672-1104108 |
Скоба провода Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 39 | 250508-П29 |
Гайка М6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 40 | 252134-П29 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
41 | 201416-П29 |
Болт М6х16 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 43 | 3205-1104085 |
Трубка от отстойника к топливному шлангу Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 44 | 672-1013104 |
Лента стяжная шланга радиатора Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 45 | 672-6505059 |
Пряжка хомутика Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 46 | 297575-П29 |
Шплинт 5,4х22,4 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 47 | 672-1104090 |
Шланг к топливному насосу Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 50 | 3205-1104134-10 |
Трубка от топливного насоса к фильтру Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 52 | 24-1104126-20 |
Трубка от фильтра тонкой очистки к карбюратору Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 54 | 3205-1101135 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 56 | 3205-1101110 |
Хомут крепления бака топливного Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 57 | 252137-П29 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 58 | 3205-1101116-10 |
Балка крепления бака топливного Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 59 | 4301-1101370 |
Пробка сливная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
60 | 4301-1101010-02 |
Бак топливный в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 61 | 4301-1101240 |
Труба выдвижная в сборе Подробнее
Дополнительная информация:
|
|
