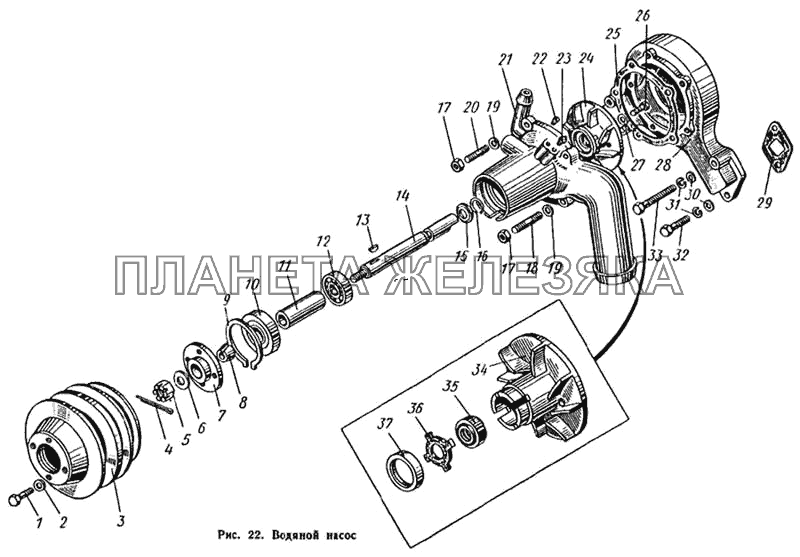

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 110-1307034-Б |
Пружина уплотнителя водяного насоса разжимная Подробнее |
|
||
| 110-1307036-Б |
Обойма разжимной пружины уплотнителя Подробнее |
|
||
| 110-1307038-Б |
Манжета уплотнителя водяного насоса Подробнее |
|
||
| 130-1307009-Б |
Насос водяной со шкивом в сборе Подробнее |
|
||
| 130-1307010-Б |
Насос водяной в сборе Подробнее |
|
||
| 130-1307012-Б |
Корпус подшипников с крыльчаткой в сборе Подробнее |
|
||
| 130-1307145 |
Втулка крыльчатки водяного насоса Подробнее |
|
||
| 1 | 201498-П8 |
Болт М10х28 Подробнее |
|
|
| 2 | 252136-П8 |
Шайба 10 Подробнее |
|
|
| 3 | 130-1308025-Б2 |
Шкив вентилятора Подробнее |
|
|
| 4 | 258040-П8 |
Шплинт 3,2х25 Подробнее |
|
|
| 5 | 250870-П8 |
Гайка Подробнее |
|
|
| 6 | 305856-П8 |
Шайба Подробнее |
|
|
| 7 | 130-1308027-А |
Ступица шкива Подробнее |
|
|
| 8 | 120-1308026 |
Втулка шкива Подробнее |
|
|
| 9 | 130-1307053 |
Кольцо упорное Подробнее |
|
|
| 10 | 306574-П |
Шариковый радиальный однорядный с резиновым уплотнением 17х62х20 по ГОСТу № 160703 Подробнее |
|
|
| 11 | 130-1307052 |
Втулка подшипников распорная Подробнее |
|
|
| 12 | 120-1307051 |
Шариковый радиальный однорядный с войлочным уплотнением 17х47х15,5 по ГОСТу № 20803 Подробнее |
|
|
| 13 | 304925-П |
Шпонка Подробнее |
|
|
| 14 | 130-1307023 |
Вал водяного насоса Подробнее |
|
|
| 15 | 120-1307026 |
Водосбрасыватель водяного насоса Подробнее |
|
|
| 16 | 120-1307044 |
Кольцо пружинное Подробнее |
|
|
| 17 | 250511-П8 |
Гайка М8х1 Подробнее |
|
|
| 18 | 308618-П8 |
Шпилька крепления корпуса подшипников длинная Подробнее |
|
|
| 19 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 20 | 304070-П8 |
Шпилька Подробнее |
|
|
| 21 | 130-1307013-Б |
Корпус подшипников водяного насоса Подробнее |
|
|
| 22 | 262531-П |
Пробка Подробнее |
|
|
| 23 | 304814-П |
Пресс-масленка в сборе Подробнее |
|
|
| 24 | 130-1307030 |
Крыльчатка водяного насоса в сборе Подробнее |
|
|
 |
25 | 130-1307246 |
Прокладка корпуса подшипников Подробнее |
|
| 26 | 301221-П8 |
Болт крепления крыльчатки водяного насоса Подробнее |
|
|
| 27 | 305836-П |
Шайба Подробнее |
|
|
| 28 | 130-1307015 |
Корпус водяного насоса Подробнее |
|
|
 |
29 | 130-1307048 |
Прокладка водяного насоса Подробнее |
|
| 29 | 251086-П8 |
Гайка М5 Подробнее |
|
|
| 30 | 252006-П8 |
Шайба 10 Подробнее |
|
|
| 31 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 32 | 201500-П8 |
Болт Подробнее |
|
|
| 33 | 200321-П8 |
Болт Подробнее |
|
|
 |
34 | 130-1307032 |
Крыльчатка водяного насоса Подробнее |
|
 |
35 | 130-1307033 |
Уплотнитель водяного насоса в сборе Подробнее |
|
| 36 | 120-1307040-Б3 |
Шайба упорная Подробнее |
|
|
| 37 | 164-1307031 |
Обойма крыльчатки водяного насоса Подробнее |
|
