| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 120Д-1107247 |
Прокладка Подробнее |
|
||
| 130-3520028 |
Крышка в сборе Подробнее |
|
||
| 130-3520036 |
Шток разобщительного крана в сборе Подробнее |
|
||
| 130-3520065-Т |
Заглушка транспортная Подробнее |
|
||
| 258727-П8 |
Штифт Подробнее |
|
||

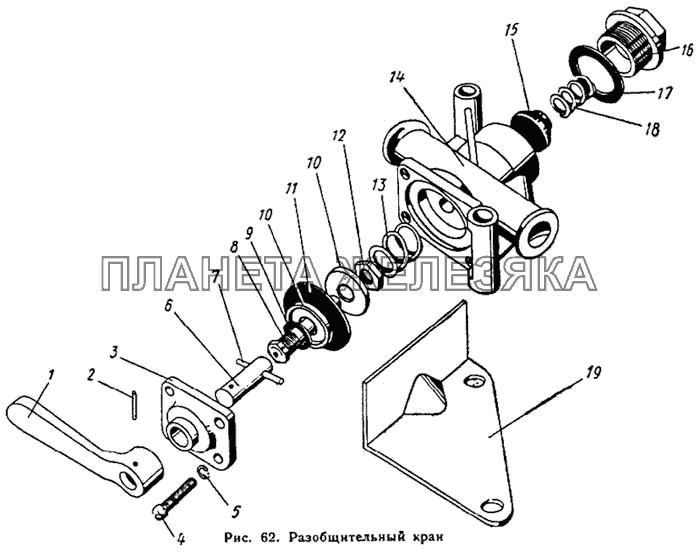

| 1 | 130-3520020 |
Ручка разобщительного крана Подробнее |
|
|
| 2 | 258602-П29 |
Штифт Подробнее |
|
|
| 3 | 130-3520029 |
Крышка разобщительного крана Подробнее |
|
|
| 4 | 222501-П8 |
Винт Подробнее |
|
|
| 5 | 252153-П2 |
Шайба 5 пружинная Подробнее |
|
|
| 6 | 130-3520033 |
Толкатель разобщительного крана Подробнее |
|
|
| 7 | 130-3520031 |
Штифт толкателя Подробнее |
|
|
| 8 | 130-3520037 |
Шток разобщительного крана Подробнее |
|
|
| 9 | 130-3520063 |
Шайба клапана разобщительного крана Подробнее |
|
|
| 10 | 130-3520055 |
Шайба диафрагмы разобщительного крана Подробнее |
|
|
| 11 | 130-3520053 |
Диафрагма разобщительного крана Подробнее |
|
|
| 12 | 303117-П29 |
Гайка Подробнее |
|
|
| 13 | 130-3520057-Б |
Пружина разобщительного крана возвратная Подробнее |
|
|
| 14 | 130-3520016 |
Корпус разобщительного крана Подробнее |
|
|
| 15 | 130-3520061 |
Клапан разобщительного крана Подробнее |
|
|
| 16 | 130-3520023 |
Пробка разобщительного крана Подробнее |
|
|
| 17 | К80-1107343 |
Прокладка пробки Подробнее |
|
|
| 18 | 130-3520022 |
Пружина клапана Подробнее |
|
|
| 19 | 677-3520025 |
Кронштейн крепления разобщительного крана Подробнее |
|
