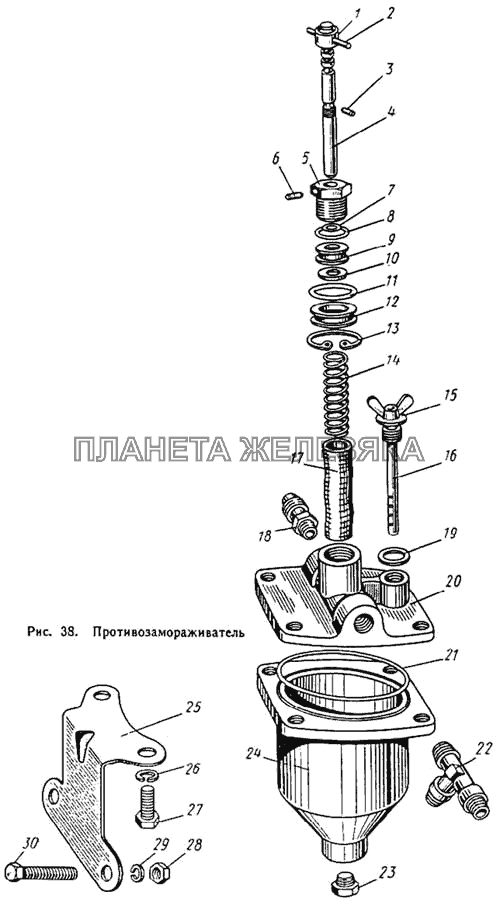

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 677-2928032 |
Гайка противозамораживателя упорная в сборе Подробнее |
|
||
| 677-2928036 |
Шток противозамораживателя в сборе Подробнее |
|
||
| 677-2928050 |
Барашек противозамораживателя в сборе Подробнее |
|
||
| 677-2928054 |
Пружина противозамораживателя в сборе Подробнее |
|
||
| 1 | 677-2928038 |
Втулка штока противозамораживателя Подробнее |
|
|
| 2 | 677-2928044 |
Штифт штока противозамораживателя большой Подробнее |
|
|
| 3 | 677-2928045 |
Штифт штока противозамораживателя малый Подробнее |
|
|
| 4 | 677-2928037 |
Шток противозамораживателя Подробнее |
|
|
| 5 | 677-2928033 |
Гайка противозамораживателя упорная Подробнее |
|
|
| 6 | 677-2928034 |
Штифт упорной гайки противозамораживателя Подробнее |
|
|
| 7 | 677-2928059 |
Кольцо противозамораживателя уплотнительное Подробнее |
|
|
| 8 | 677-2928047 |
Кольцо штока противозамораживателя уплотнительное Подробнее |
|
|
| 9 | 677-2928046 |
Кольцо штока противозамораживателя Подробнее |
|
|
| 10 | 677-2928057 |
Держатель пружины противозамораживателя Подробнее |
|
|
| 11 | 677-2928058 |
Кольцо крышки противозамораживателя уплотнительное Подробнее |
|
|
| 12 | 677-2928048 |
Кольцо крышки противозамораживателя Подробнее |
|
|
| 13 | 677-2928049 |
Кольцо крышки противозамораживателя стопорное Подробнее |
|
|
| 14 | 677-2928055 |
Пружина противозамораживателя Подробнее |
|
|
| 15 | 677-2928052 |
Барашек противозамораживателя Подробнее |
|
|
| 16 | 677-2928051 |
Щуп противозамораживателя Подробнее |
|
|
| 17 | 677-2928056 |
Чехол противозамораживателя Подробнее |
|
|
| 18 | 421023-П8 |
Штуцер ввертный Подробнее |
|
|
| 19 | 677-2928053 |
Прокладка уплотнительная Подробнее |
|
|
| 20 | 677-2928026 |
Крышка противозамораживателя Подробнее |
|
|
| 21 | 677-2928041 |
Кольцо корпуса противозамораживателя уплотнитель-ное Подробнее |
|
|
| 22 | 421059-П |
Тройник ввертный Подробнее |
|
|
| 23 | 262541-П8 |
Пробка сливная Подробнее |
|
|
| 24 | 677-2928024 |
Корпус противозамораживателя Подробнее |
|
|
| 25 | 677-2928043 |
Кронштейн крепления противозамораживателя Подробнее |
|
|
| 26 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 27 | 201478-П8 |
Болт крепления крышки противозамораживателя Подробнее |
|
|
| 28 | 250514-П8 |
Гайка М12х1,75 Подробнее |
|
|
| 29 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 30 | 201550-П8 |
Болт Подробнее |
|
