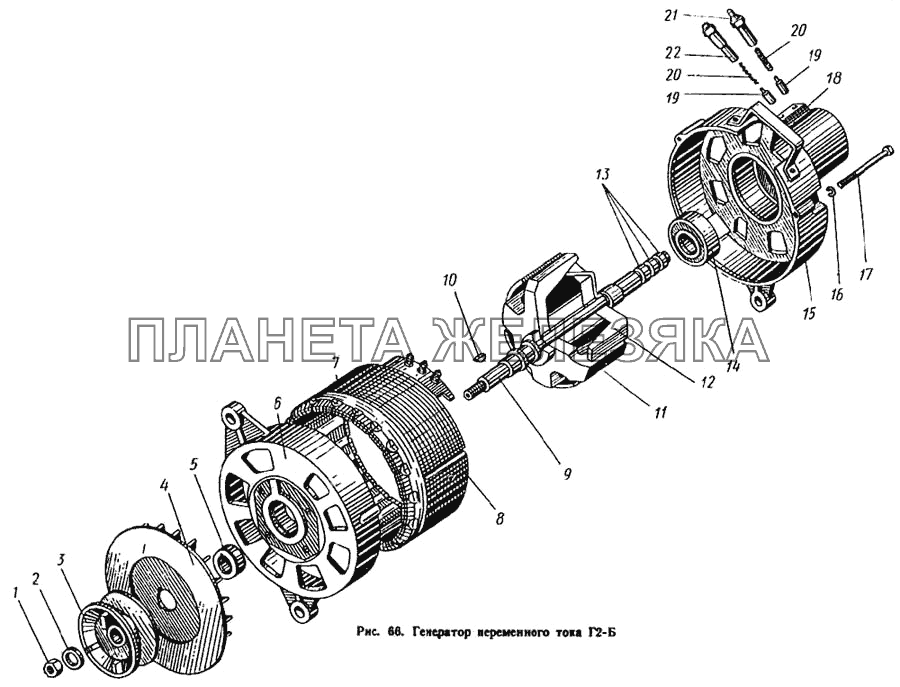

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 201540-П8 |
Болт М12х30 Подробнее |
|
||
| 201544-П8 |
Болт М12х40 Подробнее |
|
||
| 250515-П8 |
Гайка М12х1,25 Подробнее |
|
||
| 252007-П8 |
Шайба 12 Подробнее |
|
||
| 677-3701322 |
Кронштейн генератора Подробнее |
|
||
| 677-3701327 |
Планка генератора натяжная Подробнее |
|
||
| 677-3701331-Б |
Кронштейн натяжной планки Подробнее |
|
||
| Г2-3701215-Б |
Втулка ротора Подробнее |
|
||
| 1 | МХ-0235 |
Гайка Подробнее |
|
|
| 2 | МХ-0234 |
Шайба пружинная Подробнее |
|
|
| 3 | Г2-3701051-Б |
Шкив Подробнее |
|
|
| 4 | Г2-3701055-Б |
Вентилятор в сборе Подробнее |
|
|
| 5 | Г2-3701054-Б |
Втулка Подробнее |
|
|
| 6 | Г2-3701400-Б |
Крышка генератора со стороны привода в сборе Подробнее |
|
|
| 7 | Г2-3701130-Б |
Катушка статора Подробнее |
|
|
| 8 | Г2-3701100-Б |
Статор генератора с катушками в сборе Подробнее |
|
|
| 9 | Г2-3701211-Б |
Вал ротора Подробнее |
|
|
| 10 | МХ-4148 |
Шпонка шкива Подробнее |
|
|
| 11 | Г2-3701200-Б |
Ротор генератора с контактными кольцами в сборе Подробнее |
|
|
| 12 | Г2-3701220-Б |
Катушка ротора в сборе Подробнее |
|
|
| 13 | Г2-3701205-Б |
Кольцо контактное Подробнее |
|
|
 |
14 | 60305 |
Подшипник крьшек в сборе Подробнее |
|
| 15 | Г2-3701300-Б |
Крышка генератора со стороны контактных колец в сборе Подробнее |
|
|
| 16 | Х-1482 |
Шайба пружинная Подробнее |
|
|
| 17 | Г2-3701080-Б |
Шпилька стяжная Подробнее |
|
|
| 18 | Г2-3701002-Б |
Основание щеткодержателей Подробнее |
|
|
| 19 | Г2-3701015-В |
Щетка Подробнее |
|
|
| 20 | Г2-3701016-Б |
Пружина щеток Подробнее |
|
|
| 21 | Г2-3701010-Б |
Щеткодержатель изолированный в сборе Подробнее |
|
|
| 22 | Г2-3701014-Б |
Щеткодержатель Подробнее |
|
