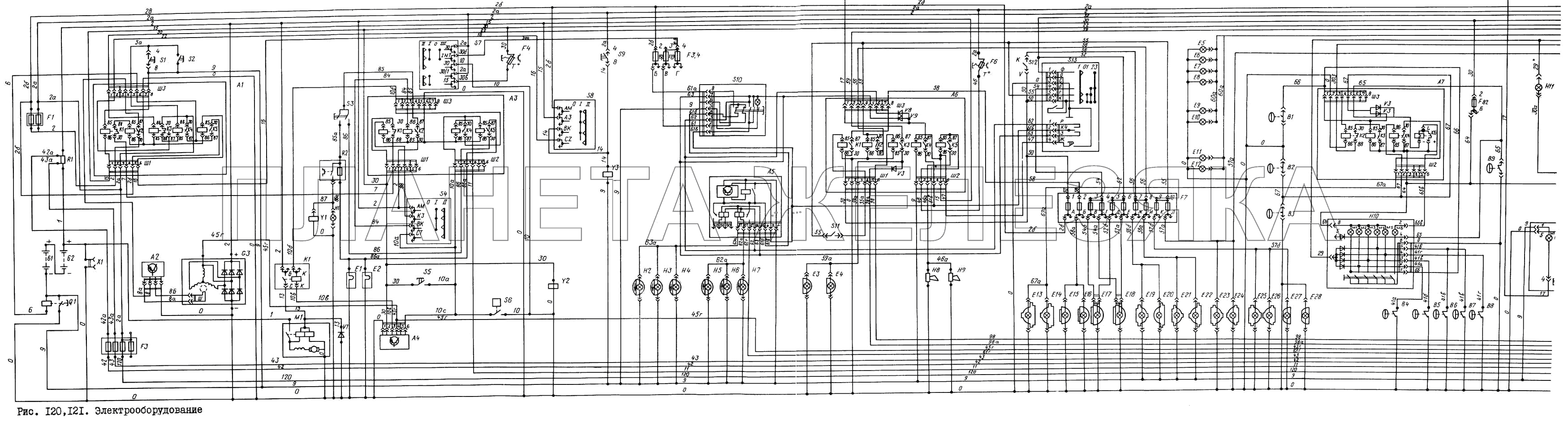

| ← Схема принципиальная электрическая | Электрооборудование → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 11.3704 |
Выключатель (система термостата) (поз. S3) Подробнее |
|
||
| 11.3722.000 |
Блок плавких предохранителей 11.3722 (поз. F1) Подробнее |
|
||
| 11.3740000 |
Свеча факельная (поз. Е1) Подробнее |
|
||
| 11.3740000 |
Свеча факельная (поз. Е1) Подробнее |
|
||
| 11.3741000 |
Электромагнит 11.3741 (вентиля термостата) Подробнее |
|
||
| 11.3747010-01 |
Реле (поз. К3) Подробнее |
|
||
| 11.3747010-11 |
Реле (поз. К1) Подробнее |
|
||
| 11.3747010-11 |
Реле (поз. К1) Подробнее |
|
||
| 11.3747010-11 |
Реле (поз. К1) Подробнее |
|
||
| 11.3747010-11 |
Реле (поз. К1) Подробнее |
|
||
| 11.3747010-11 |
Реле (поз. К1) Подробнее |
|
||
| 11.3747010-11 |
Реле (поз. К1) Подробнее |
|
||
| 11.3747010-11 |
Реле (поз. К1) Подробнее |
|
||
| 11.3747010-11 |
Реле (поз. К1) Подробнее |
|
||
| 11.3747010-11 |
Реле (поз. К1) Подробнее |
|
||
| 11.3747010-11 |
Реле (поз. К1) Подробнее |
|
||
| 11.3747010-21 |
Реле (поз. К1) Подробнее |
|
||
| 11.3747010-21 |
Реле (поз. К1) Подробнее |
|
||
| 12.3741000 |
Сопротивление добавочное (система термостата) (поз. R2) Подробнее |
|
||
 |
123.3803010 |
Фонарь контрольной лампы Подробнее |
||
|
|
123.3803010 |
Фонарь контрольной лампы Подробнее |
||
 |
124.3803010 |
Фонарь контрольной лампы 124.3803 (включение приборов из мотоотсека) (поз. Н12) Подробнее |
||
| 14.3726010 |
Повторитель боковой указателя поворота (поз. Н3) Подробнее |
|
||
| 14.3726010 |
Повторитель боковой указателя поворота (поз. Н3) Подробнее |
|
||
| 16А |
Вставка (поз. F5.1) Подробнее |
|
||
| 2101-3704000-10 |
Замок зажигания с противоугонным устройством в сборе Подробнее |
|
||
| 2102.3803010 |
Фонарь контрольной лампы 123.3803 Подробнее |
|
||
| 2302.3702 |
Регулятор напряжения (поз. А2) Подробнее |
|
||
| 2312.3803010-09 |
Блок контрольных ламп 2319.3803-09 Подробнее |
|
||
| 2312.3803010-19 |
Блок контрольных ламп 2312.3803-19 Подробнее |
|
||
| 24.3726010 |
Указатель поворота задний (поз. Н4) Подробнее |
|
||
| 24.3726010 |
Указатель поворота задний (поз. Н4) Подробнее |
|
||
| 24.3731010 |
Фонарь габаритный задний нижний Подробнее |
|
||
| 24.3731010 |
Фонарь габаритный задний нижний Подробнее |
|
||
| 261.3747 |
Реле блокировки стартера (поз. А4) Подробнее |
|
||
| 32.3710000 |
Выключатель аварийной сигнализации 32.3710 Подробнее |
|
||
| 38.3716010 |
Фонарь заднего хода Подробнее |
|
||
| 38.3716010 |
Фонарь заднего хода Подробнее |
|
||
| 39.3716010 |
Фонарь задний (сигнал торможения) Подробнее |
|
||
| 39.3716010 |
Фонарь задний (сигнал торможения) Подробнее |
|
||
| 55.3747 |
Блок функциональный (наружное освещение и сигнализация) (поз. А6) Подробнее |
|
||
| 551.3747 |
Блок функциональный (сигнализация и управление тормозной системой) (поз. А7) Подробнее |
|
||
| 553.3747 |
Блок функциональный (управление электроснабжением) (поз. А1) Подробнее |
|
||
| 554.3747 |
Блок функциональный (управление пуском двигателя) (поз. А3) Подробнее |
|
||
| 6501.3701000 |
Генератор 28В, 90А (поз. G3) Подробнее |
|
||
| 67.3710.000 |
Кнопка 67.3710-02, красная (останов двигателя) (поз. S9) Подробнее |
|
||
| 67.3710000 |
Кнопка 67.3710-03 зеленая (включение аккумуляторов) (поз. S1) Подробнее |
|
||
| 75ШС-50-05 |
Шунт амперметра (поз. R1) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| 8А |
Вставка (поз. F5.10) Подробнее |
|
||
| А24-5 |
Лампа Подробнее |
|
||
| А24-5 |
Лампа Подробнее |
|
||
| А24-5 |
Лампа Подробнее |
|
||
| А24-5 |
Лампа Подробнее |
|
||
| А24-5 |
Лампа Подробнее |
|
||
| А24-5 |
Лампа Подробнее |
|
||
| А24-5 |
Лампа Подробнее |
|
||
| А24-5 |
Лампа Подробнее |
|
||
 |
ВК322 |
Выключатель (блокировка стартера на дверке мотоотсека) (поз. S6) Подробнее |
||
|
|
ВК322 |
Выключатель (блокировка стартера на дверке мотоотсека) (поз. S6) Подробнее |
||
|
|
ВК322 |
Выключатель (блокировка стартера на дверке мотоотсека) (поз. S6) Подробнее |
||
| ВК343-3709000 |
Выключатель ВК343-01-27 (стояночные огни) (поз. S12) Подробнее |
|
||
| ВК343-3709000 |
Выключатель ВК343-01-27 (стояночные огни) (поз. S12) Подробнее |
|
||
 |
ВК354 |
Выключатель (система термостата) (поз. S4) Подробнее |
||
 |
ВК354-01 |
Выключатель (аварийный) (поз. S8) Подробнее |
||
| ВК416-Б-01 |
Выключатель (реостат регулировки освещения приборов) (поз. R3) Подробнее |
|
||
| ВК860-Б |
Выключатель (дистанционное отключение аккумулятора) (поз. Q1) Подробнее |
|
||
| Д242А |
Диод полупроводниковый (поз. V1) Подробнее |
|
||
| ИЛАЕ.563414.006 |
Батарея аккумуляторная свинцовая стартерная СТ-190ТР (поз. G2) Подробнее |
|
||
| КД105Б |
Диод полупроводниковый (поз. V1) Подробнее |
|
||
| КД105Б |
Диод полупроводниковый (поз. V1) Подробнее |
|
||
| КД105Б |
Диод полупроводниковый (поз. V1) Подробнее |
|
||
| КД105Б |
Диод полупроводниковый (поз. V1) Подробнее |
|
||
| КД105Б |
Диод полупроводниковый (поз. V1) Подробнее |
|
||
| КД105Б |
Диод полупроводниковый (поз. V1) Подробнее |
|
||
| КД105Б |
Диод полупроводниковый (поз. V1) Подробнее |
|
||
| КД213А |
Диод полупроводниковый (поз. V8) Подробнее |
|
||
| КД213А |
Диод полупроводниковый (поз. V8) Подробнее |
|
||
 |
ММ124Д |
Датчик сигнализатора давления (аварийное давление в контуре заднего тормоза) (поз. В5) Подробнее |
||
|
|
ММ124Д |
Датчик сигнализатора давления (аварийное давление в контуре заднего тормоза) (поз. В5) Подробнее |
||
|
|
ММ124Д |
Датчик сигнализатора давления (аварийное давление в контуре заднего тормоза) (поз. В5) Подробнее |
||
|
|
ММ124Д |
Датчик сигнализатора давления (аварийное давление в контуре заднего тормоза) (поз. В5) Подробнее |
||
|
|
ММ124Д |
Датчик сигнализатора давления (аварийное давление в контуре заднего тормоза) (поз. В5) Подробнее |
||
|
|
ММ124Д |
Датчик сигнализатора давления (аварийное давление в контуре заднего тормоза) (поз. В5) Подробнее |
||
 |
ММ125Д |
Датчик сигнализатора давления (включение сигнала торможения) (поз. В2) Подробнее |
||
|
|
ММ125Д |
Датчик сигнализатора давления (включение сигнала торможения) (поз. В2) Подробнее |
||
|
|
ММ125Д |
Датчик сигнализатора давления (включение сигнала торможения) (поз. В2) Подробнее |
||
| П145-3726000 |
Комбинированный переключатель указателей поворота и света Подробнее |
|
||
| ПР11-М |
Блок плавких предохранителей (поз. F3) Подробнее |
|
||
 |
ПР112 |
Блок плавких предохранителей (поз. F5) Подробнее |
||
|
|
ПР112 |
Блок плавких предохранителей (поз. F5) Подробнее |
||
|
|
ПР112 |
Блок плавких предохранителей (поз. F5) Подробнее |
||
|
|
ПР112 |
Блок плавких предохранителей (поз. F5) Подробнее |
||
| ПР310 |
Предохранитель термобиметаллический (поз. F4) Подробнее |
|
||
| ПР310 |
Предохранитель термобиметаллический (поз. F4) Подробнее |
|
||
| ПР310 |
Предохранитель термобиметаллический (поз. F4) Подробнее |
|
||
| ПС315-3723100 |
Розетка Подробнее |
|
||
| ПФ116-3712010-В |
Фонарь габаритный передний ПФ116-В Подробнее |
|
||
| ПФ116-3712010-В |
Фонарь габаритный передний ПФ116-В Подробнее |
|
||
| ПФ116-3712010-В |
Фонарь габаритный передний ПФ116-В Подробнее |
|
||
| ПФ116-3712010-В |
Фонарь габаритный передний ПФ116-В Подробнее |
|
||
| ПФ116-3716010-В |
Фонарь габаритный задний ПФ116-В (поз. Е24) Подробнее |
|
||
| ПФ116-3716010-В |
Фонарь габаритный задний ПФ116-В (поз. Е24) Подробнее |
|
||
| РС330 |
Электромагнит (остановка двигателя) (поз. У3) Подробнее |
|
||
 |
РС335 |
Электромагнит (топливного вентиля) (поз. У2) Подробнее |
||
 |
РС493-3803010 |
Прерыватель контрольной лампы ручного тормоза (поз. К6) Подробнее |
||
 |
РС530 |
Реле (промежуточное стартера) (поз. К1) Подробнее |
||
| РС951-А |
Реле (реле-прерыватель указателей поворотов) (поз. А5) Подробнее |
|
||
| С313-3721000 |
Сигнал звуковой безрупорный низкого тона 24В Подробнее |
|
||
| С314-3721000 |
Сигнал звуковой, безрупорный высокого тона 24В Подробнее |
|
||
| СП156 |
Указатель спидометра (поз. Р1) Подробнее |
|
||
| СТ142-Б |
Стартер (поз. М1) Подробнее |
|
||
| УП115-3726010-В |
Указатель поворота передний Подробнее |
|
||
| УП115-3726010-В |
Указатель поворота передний Подробнее |
|
||
| ФГ150-3711010-Е |
Фара ФГ150-Е (головного света) Подробнее |
|
||
| ФГ150-3711010-Е |
Фара ФГ150-Е (головного света) Подробнее |
|
||
| ФГ152-3743010 |
Фара противотуманная Подробнее |
|
||
| ФГ152-3743010 |
Фара противотуманная Подробнее |
|
||
| ФП105-3717010-Д |
Фонарь освещения номерного знака Подробнее |
|
||
| ФП105-3717010-Д |
Фонарь освещения номерного знака Подробнее |
|
