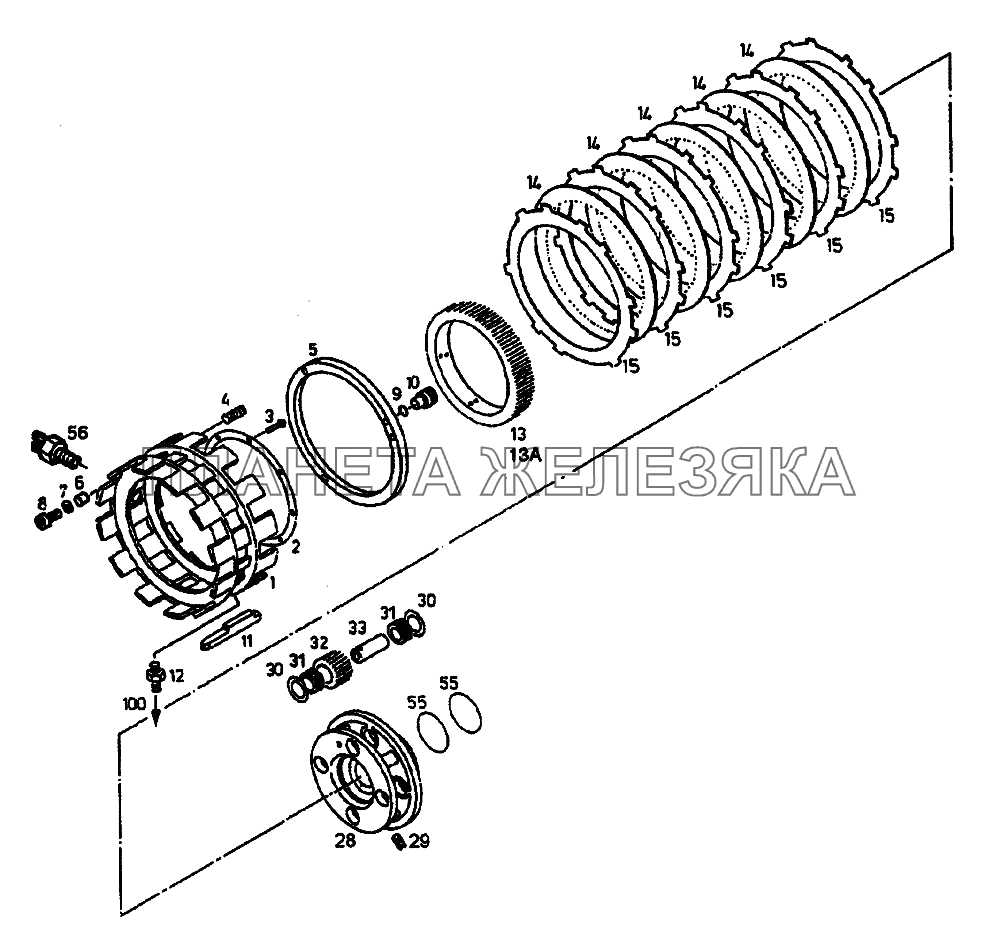

/37.gif "Планетарный механизм заднего хода R2 с 5-ю фрикционными дисками сцеплений DIWA.3Е ЛиАЗ-5256, 6212 (2006)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 56.1741.13 |
Водило R в сборе Подробнее |
|
||
| 64.0605.10 |
Шестерня коронная R2 Подробнее |
|
||
| Корпус дисков сцепления |
Корпус дисков сцепления TR Подробнее |
|
||
| 1 | 56.3838.20 |
Корпус дисков сцепления TR Подробнее |
|
|
| 1 | 56.3839.12 |
Корпус дисков сцепления TR Подробнее |
|
|
| 2 | 50.7294.31 |
Кольцо упорное Подробнее |
|
|
| 3 | 01.0584.72 |
Заклепка В3х10 DIN 7338 Подробнее |
|
|
| 4 | 92.2459.10 |
Пружина 4x16x51 Подробнее |
|
|
| 5 | 64.0606.12 |
Кольцо нажимное Подробнее |
|
|
| 6 | 50.9823.20 |
Втулка дистанционная Подробнее |
|
|
| 7 | 01.0489.26 |
Шайба В8,4 DIN 125 ST 140 HV Подробнее |
|
|
| 8 | 01.0005.11 |
Винт цилиндрический М8х25 CV84 VGN 3037 10.9 Подробнее |
|
|
| 9 | 01.0649.18 |
Кольцо уплотнительное 10x4 VN 3014 Подробнее |
|
|
| 10 | 52.6891.10 |
Дроссель Подробнее |
|
|
| 11 | 54.5150.13 |
Шпонка призматическая Подробнее |
|
|
| 12 | 01.0864.41 |
Переходник L6M DIN 3901 АЗС Подробнее |
|
|
| 14 | 50.7147.16 |
Диск фрикционный Подробнее |
|
|
| 15 | 54.9141.10 |
Диск Подробнее |
|
|
| 28 | 56.1740.13 |
Водило R2 L Подробнее |
|
|
| 29 | 01.0018.51 |
Штифт 5x16 DIN 1481 Подробнее |
|
|
| 30 | 50.7282.10 |
Шайба боковая Подробнее |
|
|
| 31 | 90.2508.10 |
Подшипник KZK 32x42x18 Подробнее |
|
|
| 32 | 52.6988.11 |
Сателлит R Подробнее |
|
|
| 33 | 58.2610.10 |
Ось в сборе Подробнее |
|
|
| 55 | 50.7255.12 |
Кольцо прямоугольное уплотнительное Подробнее |
|
|
| 56 | 90.1265.12 |
Датчик индуктивный Подробнее |
|
