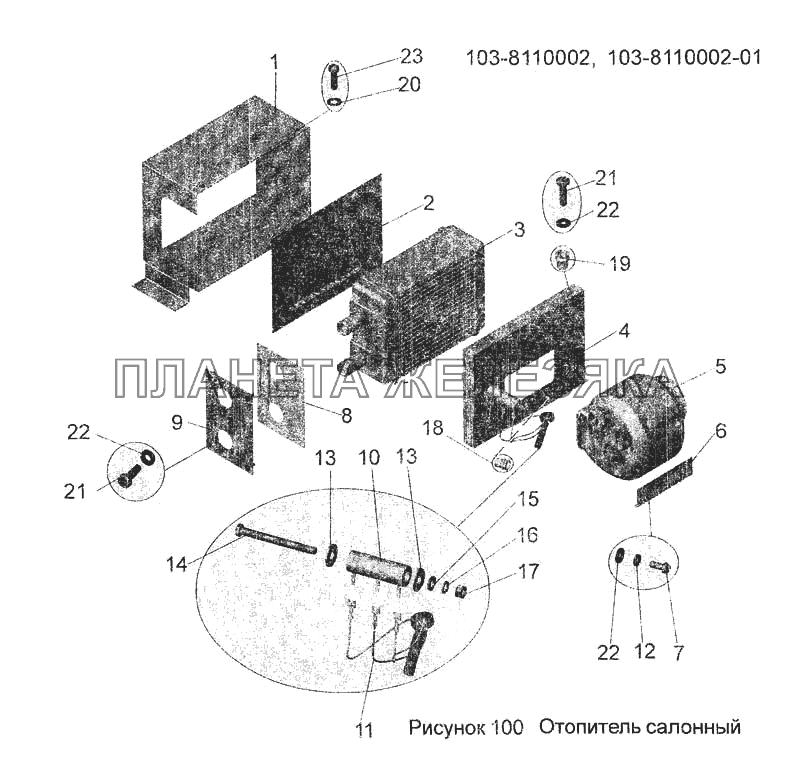

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 103-8110004 |
Корпус Подробнее |
|
|
| 1 | 103-8110004-10 |
Корпус Подробнее |
|
|
| 2 | 103-8110007 |
Рамка Подробнее |
|
|
| 2 | 103-8110010 |
Пластина Подробнее |
|
|
| 3 | 103-8101060 |
Радиатор Подробнее |
|
|
| 4 | 103-8110012 |
Основание Подробнее |
|
|
| 5 | 048710 |
Вентилятор радиальный Подробнее |
|
|
| 5 | 2108-8101091-24 |
Вентилятор отопителя Подробнее |
|
|
| 5 | 423780 |
Вентилятор отопителя Подробнее |
|
|
| 6 | 103-8110018 |
Прижим Подробнее |
|
|
 |
7 | 220051 |
ВинтМ4-6gх10 Подробнее |
|
| 7 | 220053 |
Винт М4-6gх14 Подробнее |
|
|
| 8 | 103-8110028 |
Уплотнитель Подробнее |
|
|
| 9 | 103-8110016 |
Накладка Подробнее |
|
|
| 10 | НР2-8 |
Набор резисторов Подробнее |
|
|
| 11 | 103-3701450 |
Жгут отопитепя салона Подробнее |
|
|
| 12 | 252132 |
Шайба 4 ОТ Подробнее |
|
|
| 13 | 103-8101514 |
Шайба Подробнее |
|
|
| 14 | 200276 |
Болт М8-6gх85 Подробнее |
|
|
| 15 | 252038 |
Шайба 8 Подробнее |
|
|
| 16 | 252155 |
Шайба 8Л Подробнее |
|
|
| 17 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 18 | 9174 |
Гайка-заклепка М4 Подробнее |
|
|
| 19 | 9173 |
Гайка-заклепка МЗ Подробнее |
|
|
| 20 | 252000 |
Шайба 3 Подробнее |
|
|
| 21 | DIN7981-SТ-3,5х13-С-Н |
Винт Подробнее |
|
|
| 22 | 252000 |
Шайба 3 Подробнее |
|
|
| 23 | 220004 |
Винт М3-6gх10 Подробнее |
|
