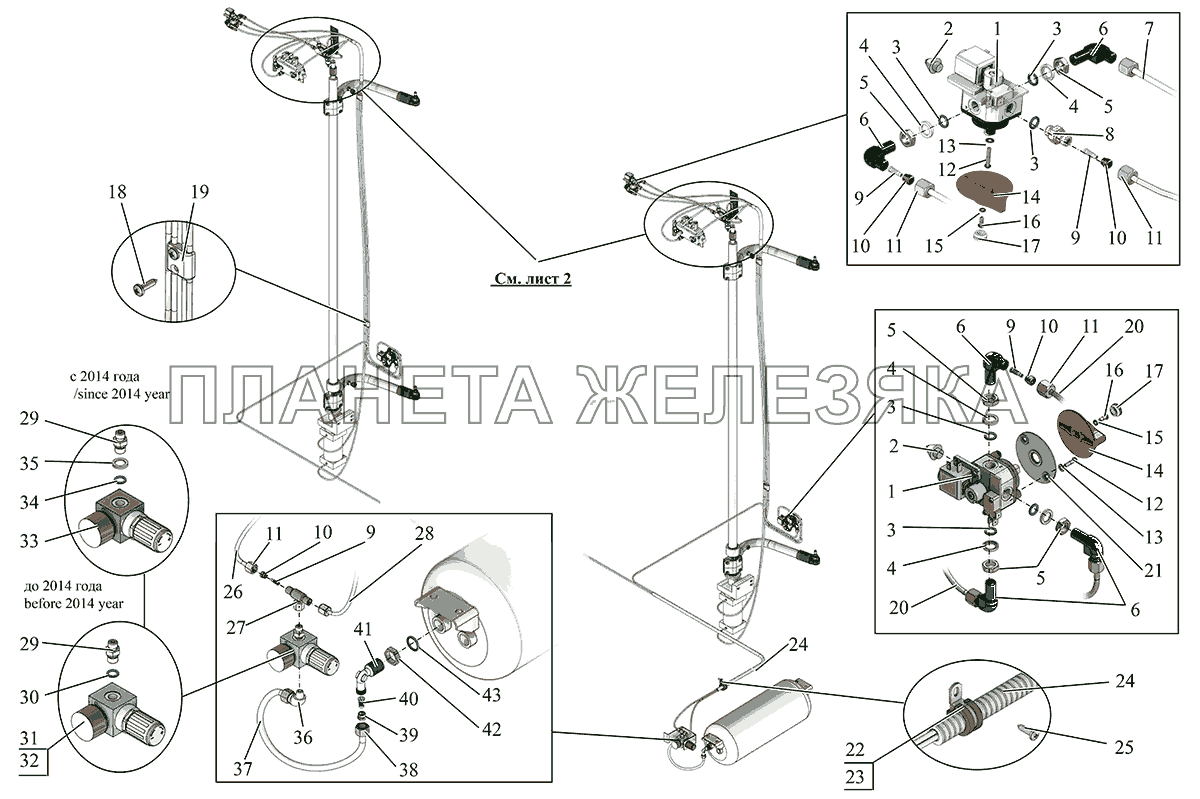

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 234-664350EB |
Пневмораспределитель 4/2 Подробнее |
|
|
| 2 | 236-570000 |
Глушитепь шума Подробнее |
|
|
| 3 | 010-014-25-2-3 |
Кольцо Подробнее |
|
|
| 4 | 375542 |
Шайба колпачковая 12х17 Подробнее |
|
|
| 5 | 374616 |
Гайка М12х1,5-6Н Подробнее |
|
|
| 6 | 402845 |
Угольник ввертной 6М12х1,5 Подробнее |
|
|
| 7 | 152-6108161 |
Трубопровод Подробнее |
|
|
| 8 | 404400 |
Штуцер 6М10х1 Подробнее |
|
|
| 9 | 402409 |
Ниппель 6х1 Подробнее |
|
|
| 10 | 403800 |
Муфта зажимная 6 Подробнее |
|
|
| 11 | 405622 |
Гайка стяжная 6 Подробнее |
|
|
| 12 | 220054 |
Винт М4-6gх16 Подробнее |
|
|
| 13 | 252002 |
Шайба 4 Подробнее |
|
|
| 14 | 101-6109038 |
Ручка Подробнее |
|
|
| 15 | 252132 |
Шайба 4 ОТ Подробнее |
|
|
 |
16 | 220051 |
ВинтМ4-6gх10 Подробнее |
|
| 17 | 151-5402804 |
Вставка Подробнее |
|
|
| 18 | ВинтDIN7982-SТ4,8х19-С-Н |
Винт Подробнее |
|
|
| 19 | 101-6109030 |
Хомут Подробнее |
|
|
| 20 | 64221-3724630 |
Хомут Подробнее |
|
|
| 21 | 101-3506026 |
Прокладка Подробнее |
|
|
| 22 | ПЭПС-2.24 |
Рукав Подробнее |
|
|
| 23 | ВинтDIN7981-SТ4,8х19-С-Н |
Винт Подробнее |
|
|
| 24 | 101-6108156 |
Трубопровод 6x1 Подробнее |
|
|
| 25 | 101-6109034 |
Прокладка Подробнее |
|
|
| 26 | 152-6108172 |
Трубопровод Подробнее |
|
|
| 27 | 103-3506124 |
Тройник привертной Т6 Подробнее |
|
|
| 28 | 104-1108234-21 |
Переходник Подробнее |
|
|
| 29 | 152-6108170 |
Трубопровод Подробнее |
|
|
| 30 | 26511/4 |
Кольцо уплотнительное Подробнее |
|
|
| 31 | 179M004-R00 |
Регулятор давления Подробнее |
|
|
| 32 | M043-P10 |
Манометр Подробнее |
|
|
| 33 | 402957 |
Угольник ввертной 10 кг 1/4" Подробнее |
|
|
| 34 | 152-6108155 |
Трубопровод Подробнее |
|
|
| 35 | 405647 |
Гайка стяжная 10 Подробнее |
|
|
| 36 | 403802 |
Муфта зажимная 10 Подробнее |
|
|
| 37 | 402411 |
Ниппель 10х1,5 Подробнее |
|
|
| 38 | 402827 |
Угольник ввертной 10М22х1,5 Подробнее |
|
|
| 39 | 374640 |
Гайка М22х1,5-6Н Подробнее |
|
|
| 40 | 021-025-25-2-3 |
Кольцо Подробнее |
|
