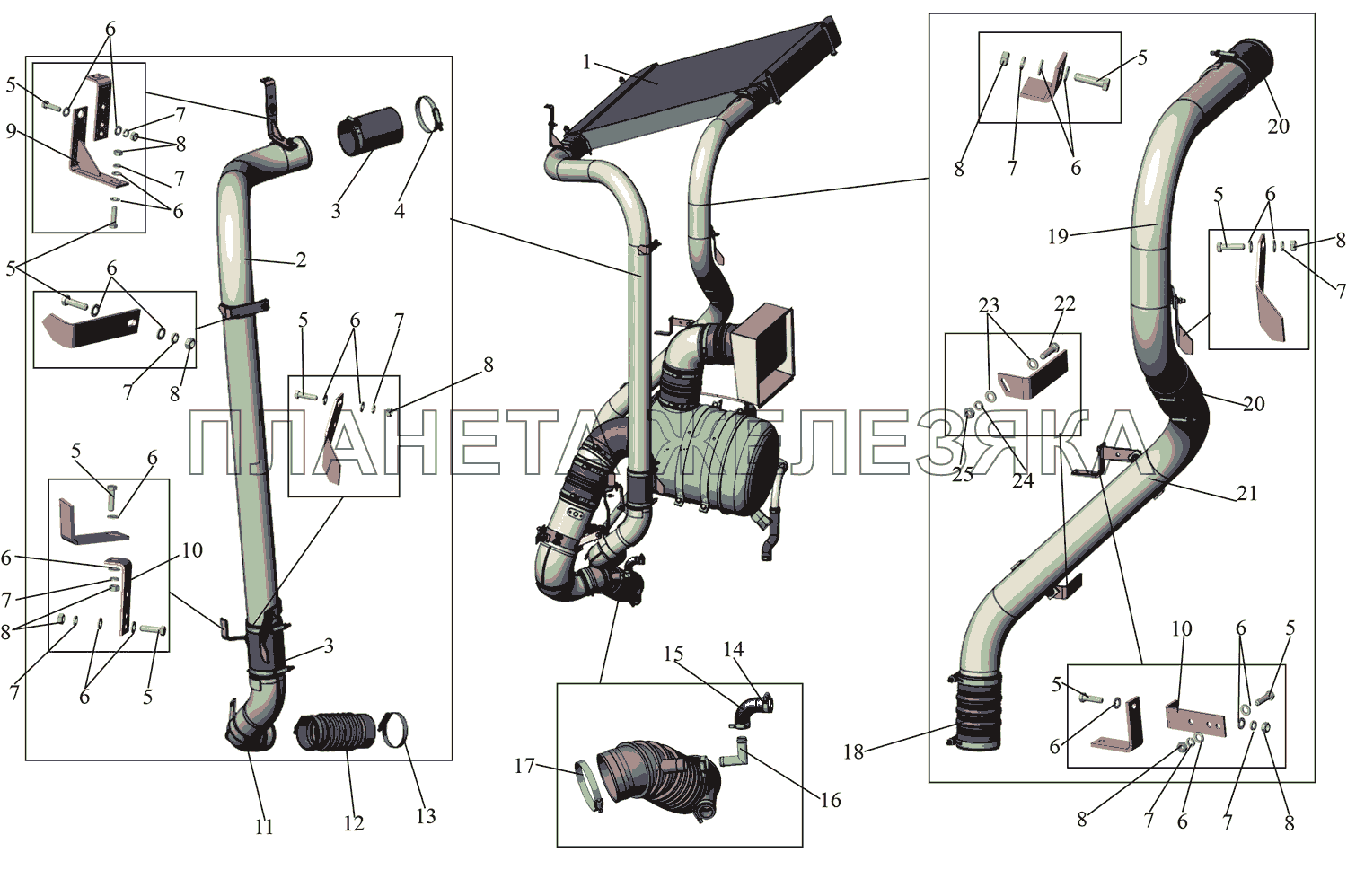

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 231062-1172010 |
Охладитель наддувочного воздуха Подробнее |
|
|
| 2 | 215069-1173035 |
Трубопровод Подробнее |
|
|
| 3 | 64221-1323092-001 |
Шланг Подробнее |
|
|
| 3 | 64221-1323092-002 |
Шланг Подробнее |
|
|
| 4 | F10FSD095117HKF |
Хомут пружинный Подробнее |
|
|
| 5 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 6 | 252036 |
Шайба 5 Подробнее |
|
|
| 7 | 252135 |
Шайба 8 Т Подробнее |
|
|
| 8 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 9 | 203076-1173140 |
Кронштейн Подробнее |
|
|
| 10 | 105065-3509254 |
Кронштейн Подробнее |
|
|
| 11 | 215069-1173002 |
Трубопровод подводящий Подробнее |
|
|
| 12 | А0015017982 |
Рукав гофрированный d85 Подробнее |
|
|
| 13 | F10FSD083105HKF |
Хомут пружинный Подробнее |
|
|
| 14 | AL20-32W2-1 |
Хомут червячный Подробнее |
|
|
| 15 | 270003186 |
Патрубок угловой 22х65х50 Подробнее |
|
|
| 16 | 231062-1014020 |
Труба Подробнее |
|
|
| 17 | 100-120W2-1 |
Хомут червячный Подробнее |
|
|
| 18 | 270003170 |
Рукав гофрированный 90х155 Подробнее |
|
|
| 19 | 215069-1173012 |
Трубопровод отводящий Подробнее |
|
|
| 20 | 231062-1173041 |
Шланг Подробнее |
|
|
| 20 | 642290-1323093-001 |
Шланг Подробнее |
|
|
| 21 | 215069-1173020 |
Трубопровод Подробнее |
|
|
| 22 | 370536 |
Болт М6-6gх30 Подробнее |
|
|
| 23 | 252004 |
Шайба 6 Подробнее |
|
|
| 24 | 252134 |
Шайба 6Т Подробнее |
|
|
| 25 | 250508 |
Гайка М5-6Н Подробнее |
|
