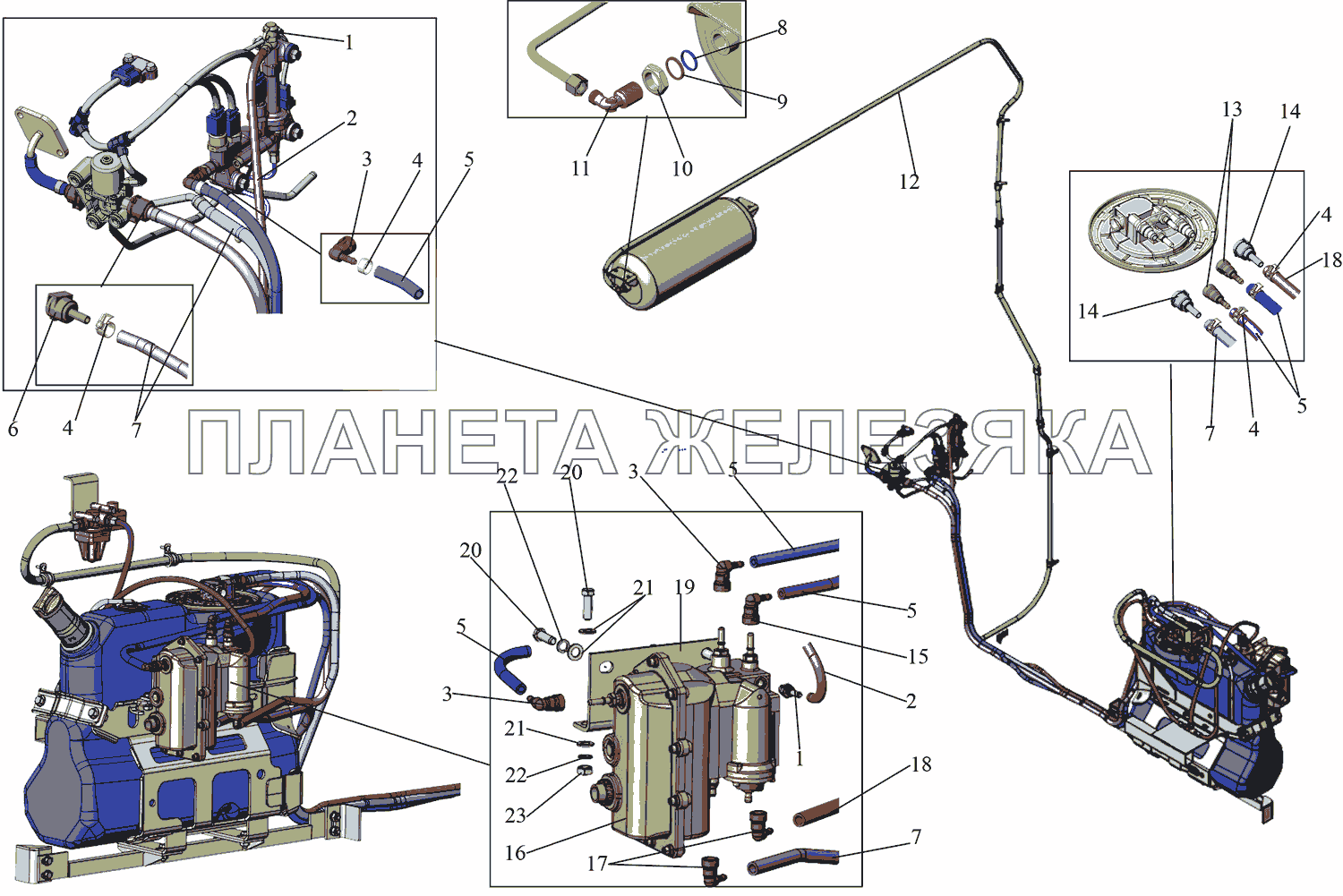

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
1 | A0049971489 |
Коннектор Подробнее |
|
|
2 | Труба |
Труба полиамидная 10х1,5 х600 Подробнее |
|
|
3 | А0049979489 |
Угольник Подробнее |
|
|
4 | DIN3017-АL12-20W2-1 |
Хомут червячный Подробнее |
|
|
5 | А9304760001 |
Шланг Подробнее |
|
|
6 | А0049974489 |
Угольник Подробнее |
|
|
7 | 215069-1402080 |
Шланг Подробнее |
|
|
8 | 021-025-25-2-3 |
Кольцо Подробнее |
|
|
9 | 375545 |
Шайба колпачковая 22х2,7 Подробнее |
|
|
10 | 374640 |
Гайка М22х1,5-6Н Подробнее |
|
|
11 | 402827 |
Угольник ввертной 10М22х1,5 Подробнее |
|
|
11 | 402827-01 |
Угольник ввертной 10М 22х1,5 Подробнее |
|
|
12 | Труба |
Труба полиамидная 10х1,5 х600 Подробнее |
|
|
13 | А0049979289 |
Угольник Подробнее |
|
|
14 | 7028004008 |
Переходник PS3 NW8-10-0 Подробнее |
|
|
14 | А0039972489 |
Угольник Подробнее |
|
|
15 | А0039972389 |
Угольник Подробнее |
|
|
16 | А0001400378 |
Насос Подробнее |
|
|
17 | 7028005008 |
Угольник Подробнее |
|
|
17 | А0049977589 |
Угольник Подробнее |
|
|
18 | 215069-1402081 |
Шланг Подробнее |
|
|
19 | 231062-1404039 |
Кронштейн Подробнее |
|
|
20 | 201499 |
Болт М10-6gх30 Подробнее |
|
|
21 | 252006 |
Шайба 10 Подробнее |
|
|
21 | А.10.04.019 |
Шайба 10 Подробнее |
|
|
22 | 252156 |
Гайка М10-6Н Подробнее |
|
|
23 | 250512 |
Гайка М10-6Н Подробнее |
|
