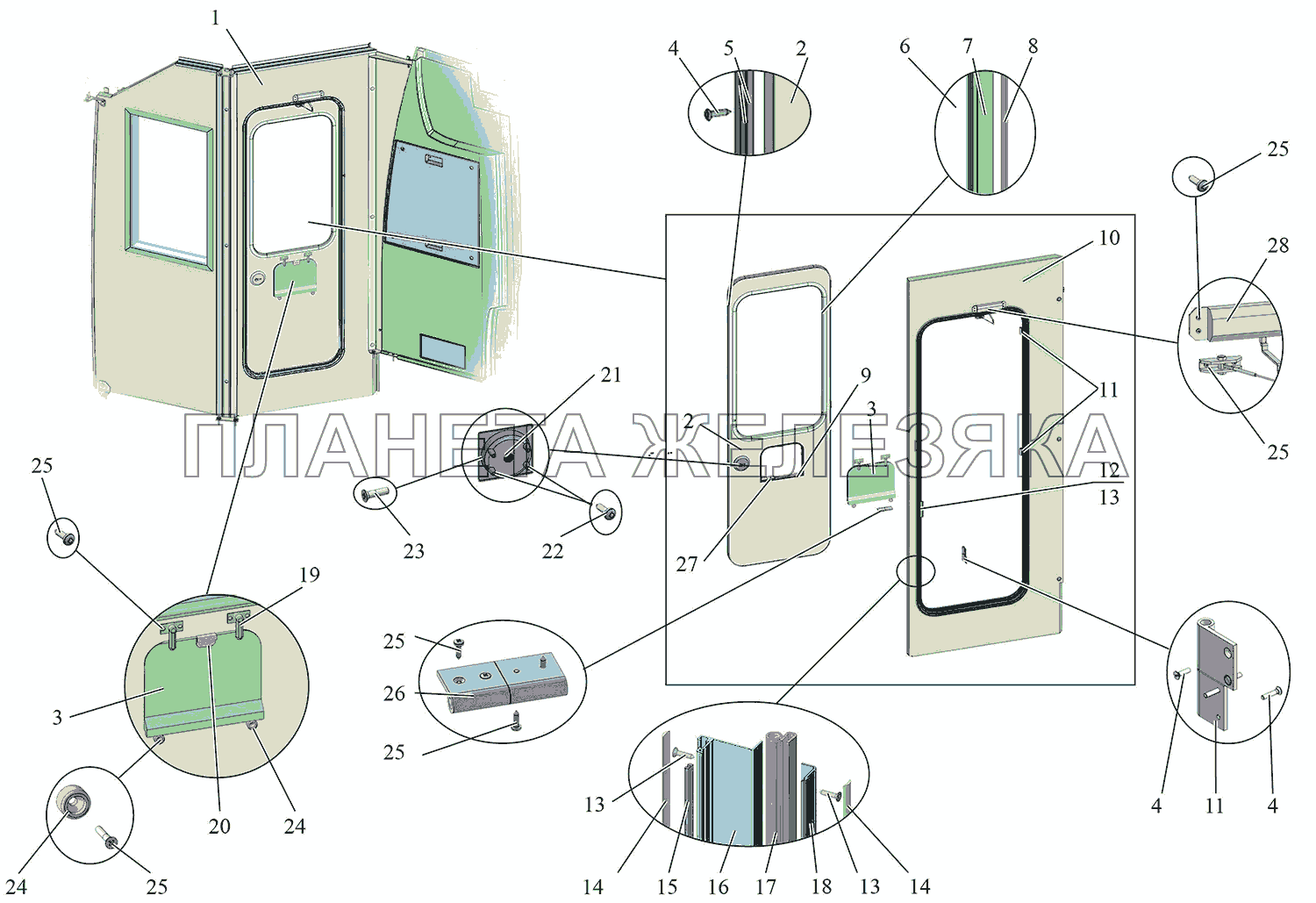

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 203T0M-7810303-70 |
Стенка Подробнее |
|
|
| 2 | 203T0M-7810308-70 |
Стенка Подробнее |
|
|
| 3 | 203Т0М-7810304-70 |
Профиль Подробнее |
|
|
| 4 | 248241 |
Шуруп 2.4х30 Подробнее |
|
|
| 5 | 203Т0М-7810304-70 |
Профиль Подробнее |
|
|
| 6 | 103-7803070-70 |
Стекло Подробнее |
|
|
| 7 | 103-7810434-70 |
Профиль неоткрывающего окна Подробнее |
|
|
| 8 | 103-7810432-70 |
Профиль замковый Подробнее |
|
|
| 9 | 103-7810754-60 |
Профиль Подробнее |
|
|
| 10 | 203T0M-78103508-70 |
Стенка Подробнее |
|
|
| 11 | 81321-6201061-10 |
Петля Подробнее |
|
|
| 12 | 8132-6201094 |
Накладка Подробнее |
|
|
| 13 | 247545 |
Шуруп 4х16 Подробнее |
|
|
| 14 | 103-7810760-70 |
Профиль заполнитель Подробнее |
|
|
| 15 | 203T0M-7810750-70 |
Профиль подкладной Подробнее |
|
|
| 16 | 203T0M-7810438-70 |
Профиль Подробнее |
|
|
| 17 | 203T0M-7810764-70 |
Уплотнитель Подробнее |
|
|
| 18 | 203T0M-7810754-70 |
Профиль Подробнее |
|
|
| 19 | 8132-6201076 |
Защелка двери Подробнее |
|
|
| 20 | 101-5702360 |
Ручка Подробнее |
|
|
| 20 | ФБ-641-00.00 |
Ручка Подробнее |
|
|
| 21 | Ш120-0000 |
Устройство запорное Подробнее |
|
|
| 22 | 231578 |
Винт 2М5-6gх12 Подробнее |
|
|
| 23 | 231553 |
Винт М4-6gх14 Подробнее |
|
|
| 24 | 101-6106222 |
Буфер Подробнее |
|
|
| 25 | ВинтDIN7982St3,5х19-С-Н |
Винт Подробнее |
|
|
| 26 | 81321-6201061 |
Дверная петля Подробнее |
|
|
| 27 | 8132-6201060 |
Дверная петля Подробнее |
|
|
| 28 | Доводчик |
Доводчик дверной Подробнее |
|
