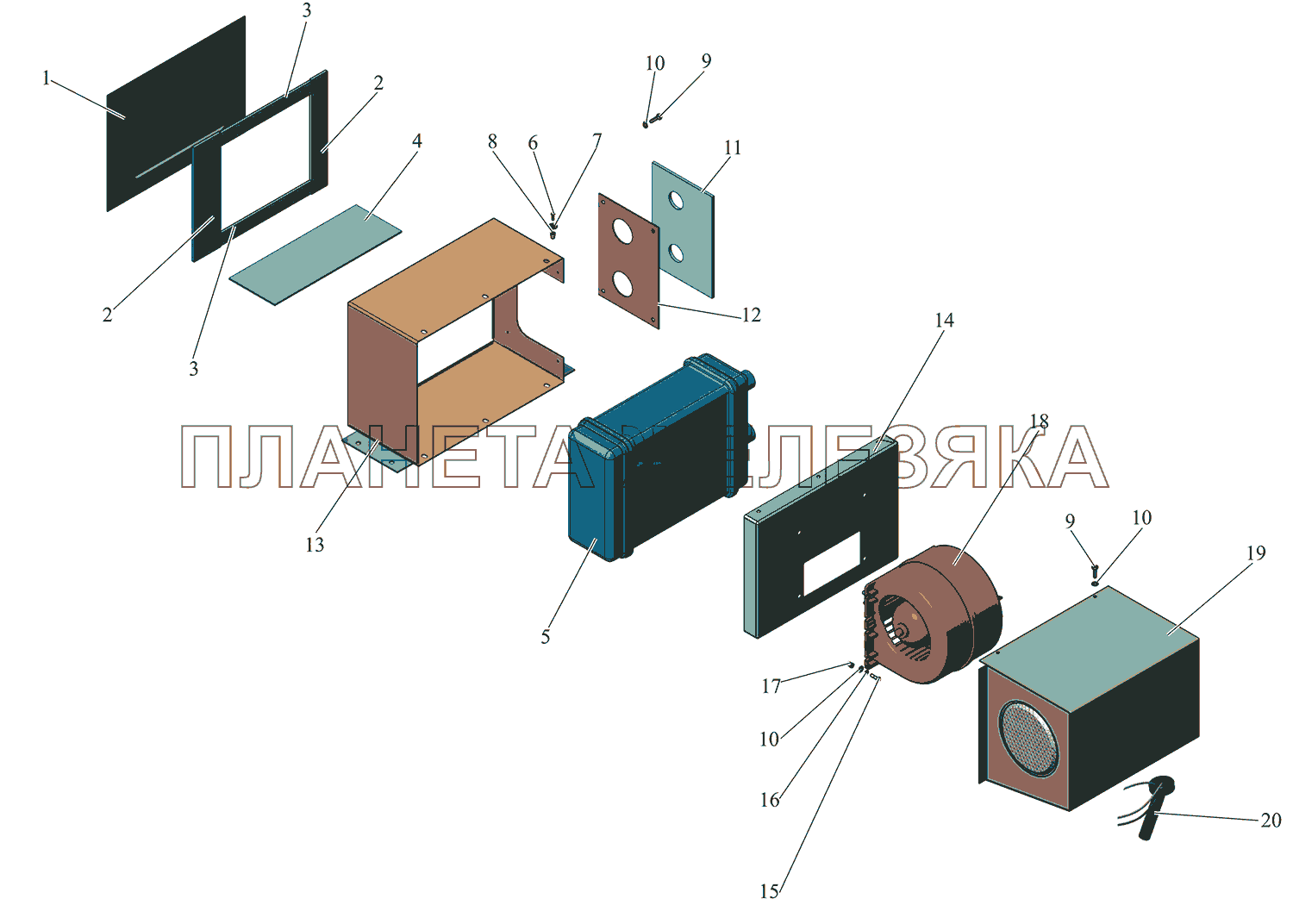

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 103-8110007 |
Рамка Подробнее |
|
|
| 1 | 103-8110010 |
Пластина Подробнее |
|
|
| 2 | 64227-3506028 |
Уплотнитель Подробнее |
|
|
| 3 | 103-8110024 |
Уплотнитель Подробнее |
|
|
| 4 | 103-8110027 |
Уплотнитель Подробнее |
|
|
| 5 | 103-8101060-30 |
Радиатор Подробнее |
|
|
| 5 | ЛР103.8101060-30 |
Радиатор Подробнее |
|
|
| 6 | ВинтМ3-6gх10 |
Винт М3-6gх10 Подробнее |
|
|
| 7 | 252035 |
Шайба 4 Подробнее |
|
|
| 8 | 9173 |
Гайка-заклепка МЗ Подробнее |
|
|
| 9 | ВинтDIN7981-SТ3,5х13-С-Н |
Винт Подробнее |
|
|
| 10 | 252002 |
Шайба 4 Подробнее |
|
|
| 11 | 103-8110016 |
Накладка Подробнее |
|
|
| 12 | 103-8110028 |
Уплотнитель Подробнее |
|
|
| 13 | 103-8110004 |
Корпус Подробнее |
|
|
| 13 | 206000-8110004 |
Корпус Подробнее |
|
|
| 14 | 103000-8110012-01 |
Основание Подробнее |
|
|
| 15 | 220053 |
Винт М4-6gх14 Подробнее |
|
|
| 16 | 252132 |
Шайба 4 ОТ Подробнее |
|
|
| 17 | 9174 |
Гайка-заклепка М4 Подробнее |
|
|
| 18 | 010-В70-74D24VRPA3VCB |
Вентилятор радиальный Подробнее |
|
|
| 18 | 04-8710 |
Вентилятор радиальный Подробнее |
|
|
| 19 | 103-8110030 |
Кожух защитный Подробнее |
|
|
| 20 | 200-3802045 |
Втулка Подробнее |
|
