| ← Установка привода задних тормозов (лист 1) | Блок привода задних тормозов 2-секции → |

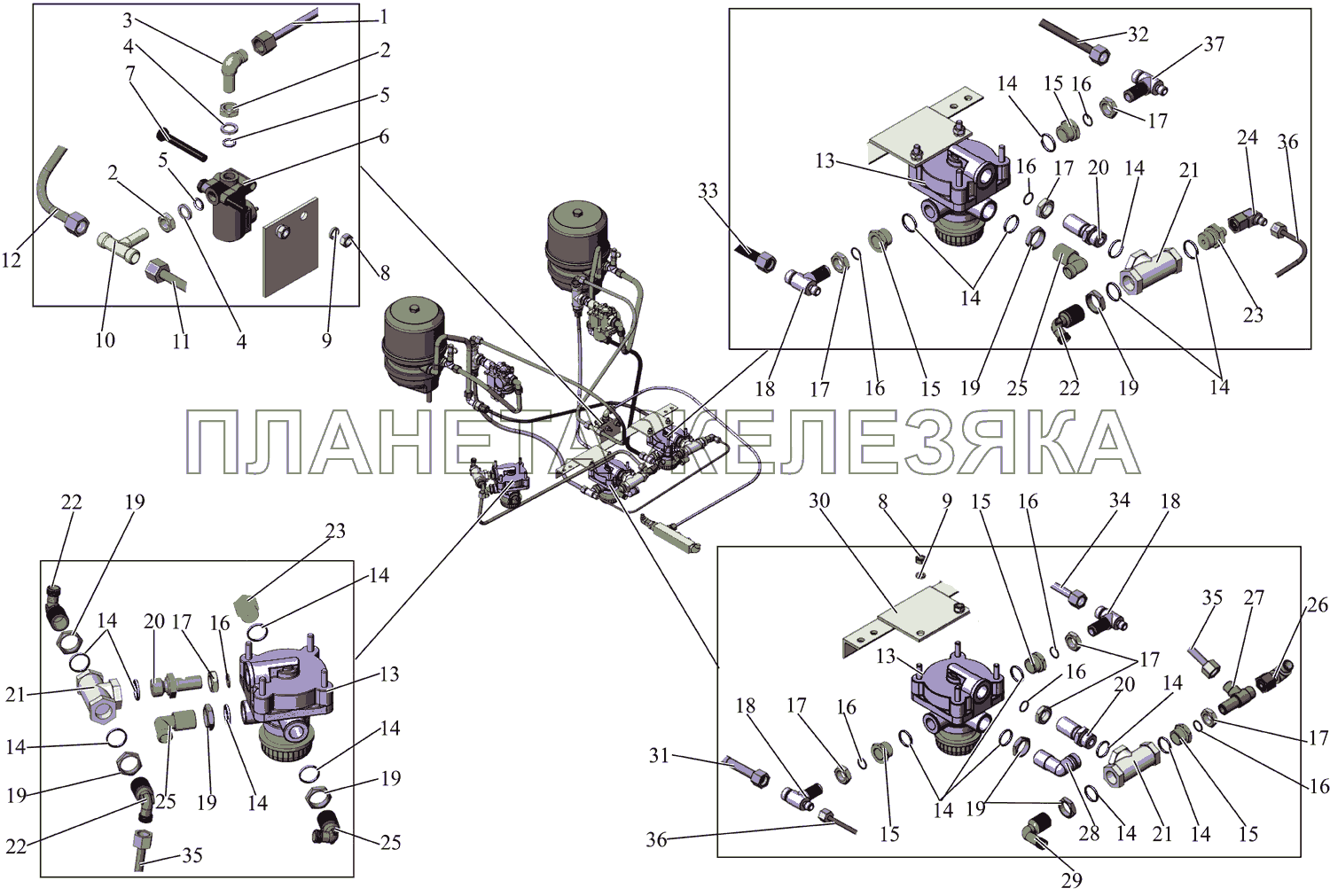

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 205068-3506148 |
Трубопровод 8х1,5 Подробнее |
|
|
| 2 | 374616 |
Гайка М12х1,5-6Н Подробнее |
|
|
| 3 | 402823-01 |
Угольник ввертной 8М12х1,5 Подробнее |
|
|
| 4 | 375542 |
Шайба колпачковая 12х17 Подробнее |
|
|
| 5 | 010-014-25-2-3 |
Кольцо Подробнее |
|
|
| 6 | 4721706000 |
Клапан электромагнитный ASR Подробнее |
|
|
| 6 | 4721706060 |
Клапан электромагнитный ASR Подробнее |
|
|
| 6 | 486206103 |
Клапан электромагнитный АSR Подробнее |
|
|
| 6 | 486206104 |
Клапан электромагнитный ASR Подробнее |
|
|
| 7 | 200271 |
Болт М8-6gх60 Подробнее |
|
|
| 8 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 9 | 252135 |
Шайба 8 Т Подробнее |
|
|
| 10 | 403141 |
Тройник ввертной Т10-М12х1,5 Подробнее |
|
|
| 10 | 403141-01 |
Тройник ввертной 10М 12х1,5 Подробнее |
|
|
| 11 | 205068-3506171 |
Трубопровод 10х1,5 Подробнее |
|
|
| 12 | 205068-3506170 |
Трубопровод 10х1,5 Подробнее |
|
|
| 13 | AC574AXYKNORR-BREMSE |
Клапан ускорительный Подробнее |
|
|
| 14 | 021-025-25-2-3 |
Кольцо Подробнее |
|
|
| 15 | 374895-10 |
Гайка переходная Подробнее |
|
|
| 16 | 014-018-25-2-3 |
Кольцо Подробнее |
|
|
| 17 | 374639-10 |
Гайка установочная М16х1,5-6Н Подробнее |
|
|
| 18 | 403143-01 |
Тройник ввертной Т12-М16х1,5-6 Подробнее |
|
|
| 19 | 374640-10 |
Гайка М22х1,5-6Н Подробнее |
|
|
| 20 | 404410-10 |
Штуцер ввертной У10М22х1,5 Подробнее |
|
|
 |
21 | 64221-3562010 |
Клапан двухмагистрапьный Подробнее |
|
| 22 | 402827 |
Угольник ввертной 10М22х1,5 Подробнее |
|
|
| 22 | 402827-01 |
Угольник ввертной 10М 22х1,5 Подробнее |
|
|
| 23 | 404402-10 |
Штуцер ввертной 6М22х1,5 Подробнее |
|
|
 |
24 | 103-3506117 |
Угольник привертной 6 Подробнее |
|
| 25 | 402829 |
Угольник ввертной 12М22х1,5 Подробнее |
|
|
| 25 | 402829-01 |
Угольник ввертной 12М22х1,5 Подробнее |
|
|
| 26 | 105-3506121 |
Угольник привертной 12 Подробнее |
|
|
| 27 | 403149-01 |
Тройник ввертной L12-10-М16х1,5 Подробнее |
|
|
| 28 | 402830 |
Угольник ввертной 16M22x1,5 Подробнее |
|
|
| 29 | 402825 |
Угольник ввертной 8М22х1,5 Подробнее |
|
|
| 29 | 402825-01 |
Угольник ввертной 8М22х1,5 Подробнее |
|
|
| 30 | 103Н-3518006 |
Кронштейн Подробнее |
|
|
| 31 | 205068-3506196 |
Трубопровод 12х1,6 Подробнее |
|
|
| 32 | 205068-3506199 |
Трубопровод 12х1,6 Подробнее |
|
|
| 33 | 205068-3506198 |
Трубопровод 12х1,6 Подробнее |
|
|
| 34 | 205068-3506195 |
Трубопровод 12х1,6 Подробнее |
|
|
| 35 | 205068-3506174 |
Трубопровод 10х1,5 Подробнее |
|
|
| 36 | 203065-3506134 |
Трубопровод 6х1 L=600mm Подробнее |
|
|
| 37 | 403144 |
Тройник ввертной Т12М16х1,5 Подробнее |
|
