№ | Номер детали | Наименование детали | ||
---|---|---|---|---|

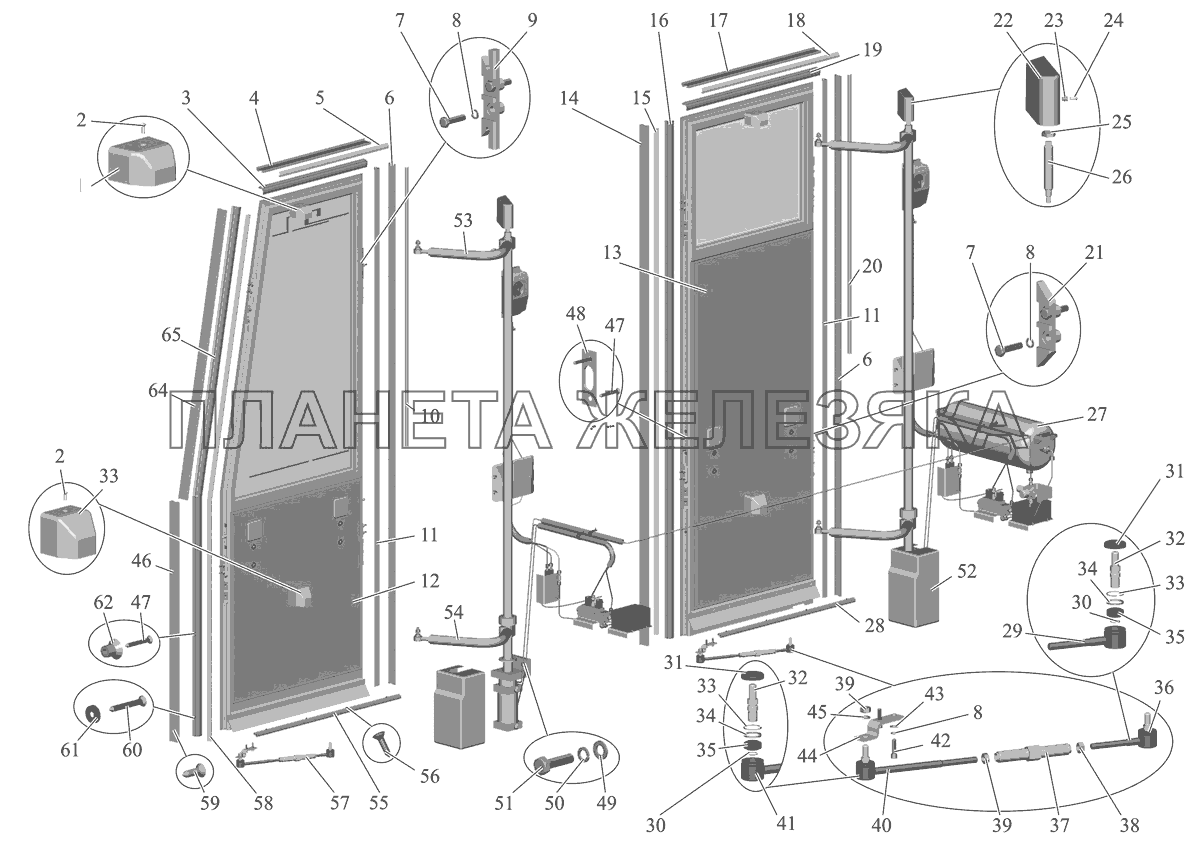

152-6200101-01 |
Дверь со стеклопакетом Подробнее |
|
||
1 | 152-6106060 |
Крышка Подробнее |
|
|
2 | 233037-01 |
Винт 2М5-6gх10 Подробнее |
|
|
3 | 152-6107080 |
Уплотнитель Подробнее |
|
|
4 | 152-6107090 |
Накладка Подробнее |
|
|
5 | 152-6107105 |
Накладка Подробнее |
|
|
6 | 152-6107099 |
Накладка Подробнее |
|
|
7 | 200263 |
Болт М8-6gх35 Подробнее |
|
|
8 | 252155 |
Шайба 8Л Подробнее |
|
|
9 | 152-6108044 |
Клин Подробнее |
|
|
10 | 152-6107109 |
Накладка Подробнее |
|
|
11 | 152-6107085 |
Уплотнитель Подробнее |
|
|
12 | 152-6100101 |
Дверь Подробнее |
|
|
13 | 152-6200101 |
Дверь Подробнее |
|
|
14 | 152-6107100 |
Накладка Подробнее |
|
|
15 | 152-6107111 |
Накладка Подробнее |
|
|
16 | 152-6107086 |
Уплотнитель Подробнее |
|
|
17 | 152-6107082 |
Уплотнитель Подробнее |
|
|
18 | 152-6107107 |
Накладка Подробнее |
|
|
19 | 152-6107092 |
Накладка Подробнее |
|
|
20 | 152-6107111 |
Накладка Подробнее |
|
|
21 | 152-6108040 |
Клин Подробнее |
|
|
22 | 152-6106400 |
Крышка Подробнее |
|
|
23 | 233039-02 |
Винт 2М5-6gх14 Подробнее |
|
|
24 | 9481520 |
Гайка-заклепка W-948 1М5 7х12 АI-А1Р Подробнее |
|
|
25 | 250640 |
Гайка М20х1,5-6Н Подробнее |
|
|
26 | 152-6106050 |
Палец Подробнее |
|
|
27 | 152-6100011-10 |
Установка пневмоаппарапуры Подробнее |
|
|
28 | 152-6107072 |
Уплотнитель Подробнее |
|
|
29 | 152-6108143 |
Корпус шарнира Подробнее |
|
|
30 | 400539 |
Кольцо В15 Подробнее |
|
|
31 | 101-6106120 |
Чехол Подробнее |
|
|
32 | 101-6106158 |
Палец Подробнее |
|
|
33 | 400384-01 |
Кольцо В28 Подробнее |
|
|
34 | 101-6106160 |
Втулка Подробнее |
|
|
![]() |
35 | ШСП15 |
Подшипник ШСП 15 Подробнее |
|
36 | 152-6108141 |
Шарнир Подробнее |
|
|
37 | 152-6108130 |
Стяжка Подробнее |
|
|
38 | 152-6108118 |
Гайка М12х1,25-6Н-LН Подробнее |
|
|
39 | 250514 |
Гайка М12-6Н Подробнее |
|
|
40 | 152-6108111 |
Шарнир Подробнее |
|
|
41 | 152-6108113 |
Корпус шарнира Подробнее |
|
|
42 | 401028 |
Винт М8-6gх30 Подробнее |
|
|
![]() |
43 | 252005 |
Шайба 8 Подробнее |
|
44 | 152-6108120 |
Кронштейн Подробнее |
|
|
45 | 252157 |
Шайба 12Л Подробнее |
|
|
46 | 152-6107096 |
Накладка Подробнее |
|
|
47 | DIN7982-ST4,8x32-C-H |
Винт Подробнее |
|
|
48 | 152-6105300 |
Накладка Подробнее |
|
|
![]() |
49 | 200315 |
Болт М10-6gх40 Подробнее |
|
50 | 252006 |
Шайба 10 Подробнее |
|
|
51 | 252156 |
Гайка М10-6Н Подробнее |
|
|
52 | 234-374000 |
Механизм открывания дверей Подробнее |
|
|
53 | 242-268100 |
Рычаг верхний Подробнее |
|
|
54 | 242-268200 |
Рычаг нижний Подробнее |
|
|
55 | 152-6107070 |
Уплотнитель Подробнее |
|
|
56 | DIN7983-ST4,2x19-C-H-A3S |
Винт Подробнее |
|
|
57 | 152-6108100 |
Тяга Подробнее |
|
|
58 | 152-6107113 |
Накладка Подробнее |
|
|
59 | DIN7982-ST4,8x19-C-H |
Винт Подробнее |
|
|
60 | DIN7982-ST4,2x32-C-H |
Винт Подробнее |
|
|
61 | 375800-02 |
Шайба 4 Подробнее |
|
|
62 | 152-6108052 |
Упор Подробнее |
|
|
63 | 152-6106062 |
Крышка Подробнее |
|
|
64 | 152-6107094 |
Накладка Подробнее |
|
|
65 | 152-6107087 |
Уплотнитель Подробнее |
|
