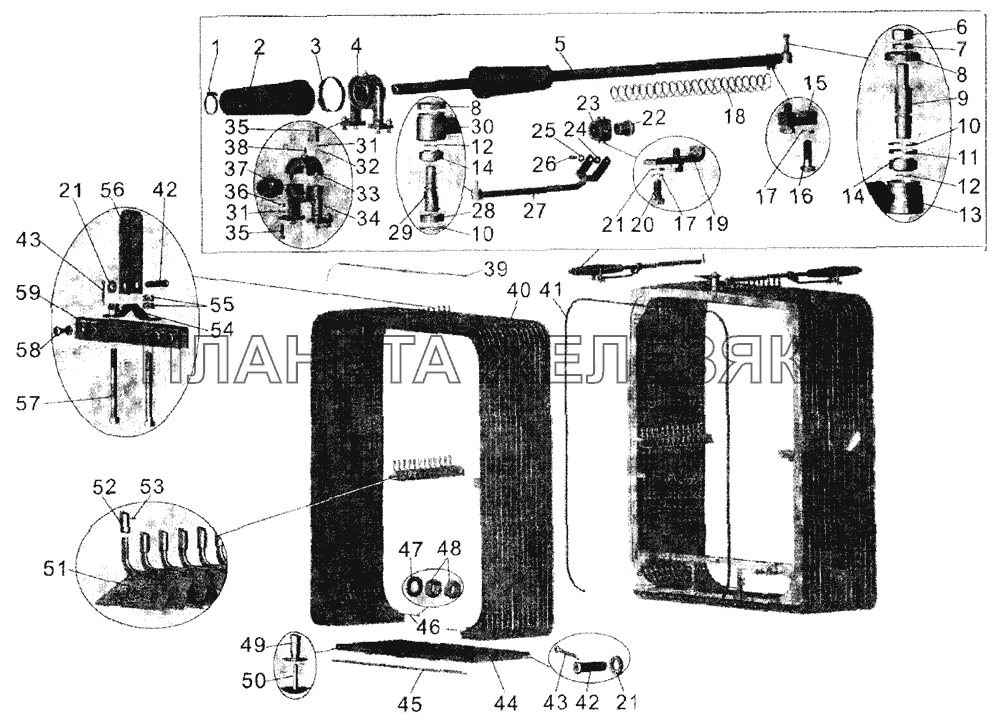

Установка гибких сочленений МАЗ-107
| Установка гибких сочленений → |
/178.gif "Установка гибких сочленений МАЗ-107")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | Хомут червячный |
Хомут червячный DIN 3017 AI32-50 W2-1 Подробнее |
|
|
 |
2 | 64221-3405096 |
Муфта Подробнее |
|
| 3 | Хомут червячный |
Хомут червячный DIN 3017 AI32-50 W2-1 Подробнее |
|
|
| 4 | 105-5020260-10 |
Спора Подробнее |
|
|
| 5 | 105-5020206-20 |
Подвеска Подробнее |
|
|
| 6 | 250514 |
Гайка М12-6Н Подробнее |
|
|
| 7 | 252137 |
Шайба 12 ОТ Подробнее |
|
|
| 8 | 101-6106120 |
Чехол Подробнее |
|
|
| 9 | 105-5020256 |
Палец Подробнее |
|
|
| 10 | 400384-01 |
Кольцо В28 Подробнее |
|
|
| 11 | 101-6106160 |
Втулка Подробнее |
|
|
| 12 | 400539 |
Кольцо В15 Подробнее |
|
|
| 13 | 105-6020203-20 |
Направляющая Подробнее |
|
|
| 14 | Подшипник |
Подшипник ШС 15 Подробнее |
|
|
| 15 | 105-5020211 |
Прижим Подробнее |
|
|
| 16 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 17 | 252134 |
Шайба 6Т Подробнее |
|
|
| 18 | 105-5020214-40 |
Пружина Подробнее |
|
|
| 19 | 105-5320301 |
Прижим Подробнее |
|
|
| 20 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
| 21 | 252004 |
Шайба 6 Подробнее |
|
|
| 22 | 105-5020303 |
Вкладыш Подробнее |
|
|
| 23 | 105-5020305 |
Корпус Подробнее |
|
|
| 24 | 105-5020307 |
Прохладна Подробнее |
|
|
| 25 | 252007 |
Шайба 12 Подробнее |
|
|
| 26 | 105-5020309 |
Ось Подробнее |
|
|
| 27 | 105-5020290 |
Тяга Подробнее |
|
|
| 28 | 101-6106124 |
Заглушка Подробнее |
|
|
| 29 | 105-5020297 |
Палец Подробнее |
|
|
| 30 | 105-5020292 |
Корпус шарнира Подробнее |
|
|
| 31 | 252136 |
Шайба 10 ОТ Подробнее |
|
|
| 32 | 252006 |
Шайба 10 Подробнее |
|
|
| 33 | 105-5020261-10 |
Корпус верхний Подробнее |
|
|
| 34 | 105-5020263-10 |
Корпус нижний Подробнее |
|
|
| 35 | 201501 |
Болт М10-6gх35 Подробнее |
|
|
| 36 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 37 | 103-1703039 |
Втулка Подробнее |
|
|
| 38 | 264020 |
Масленка 1.3.Ц6Хр Подробнее |
|
|
| 39 | 105-5020070 |
Подвеска Подробнее |
|
|
| 40 | 105-5020018-10 |
Гибкое сочленение Подробнее |
|
|
| 41 | 105-5020067-10 |
Окантовка Подробнее |
|
|
| 42 | 260013 |
Палец 6х22 Подробнее |
|
|
| 43 | 258024 |
Шплинт 2,5х16 Подробнее |
|
|
| 44 | 105-5020046-10 |
Клапан Подробнее |
|
|
| 45 | 105-5020055-40 |
Планка Подробнее |
|
|
| 46 | 105-5020050-20 |
Трос Подробнее |
|
|
| 47 | 252045-10 |
Шайба 12 Подробнее |
|
|
| 48 | 250515 |
Гайка М12х1,25-6Н Подробнее |
|
|
 |
49 | 6430-8219239 |
Держатель Подробнее |
|
 |
50 | 6430-8219240 |
Фиксатор Подробнее |
|
| 51 | 105-5020015 |
Фартук Подробнее |
|
|
| 52 | 105-5020012 |
Наконечник Подробнее |
|
|
| 53 | 223014 |
Винт М4-6gх16 Подробнее |
|
|
| 54 | 105-5020065 |
Проушина Подробнее |
|
|
| 55 | 250508 |
Гайка М5-6Н Подробнее |
|
|
| 56 | 105-5020285-20 |
Петля Подробнее |
|
|
| 57 | 220222 |
Болт М6-6gх65 Подробнее |
|
|
| 58 | Заклепка |
Заклепка DIN7337 B4,8x18-Al-St-A1Р Подробнее |
|
|
| 59 | 105-5020063 |
Накладка Подробнее |
|
