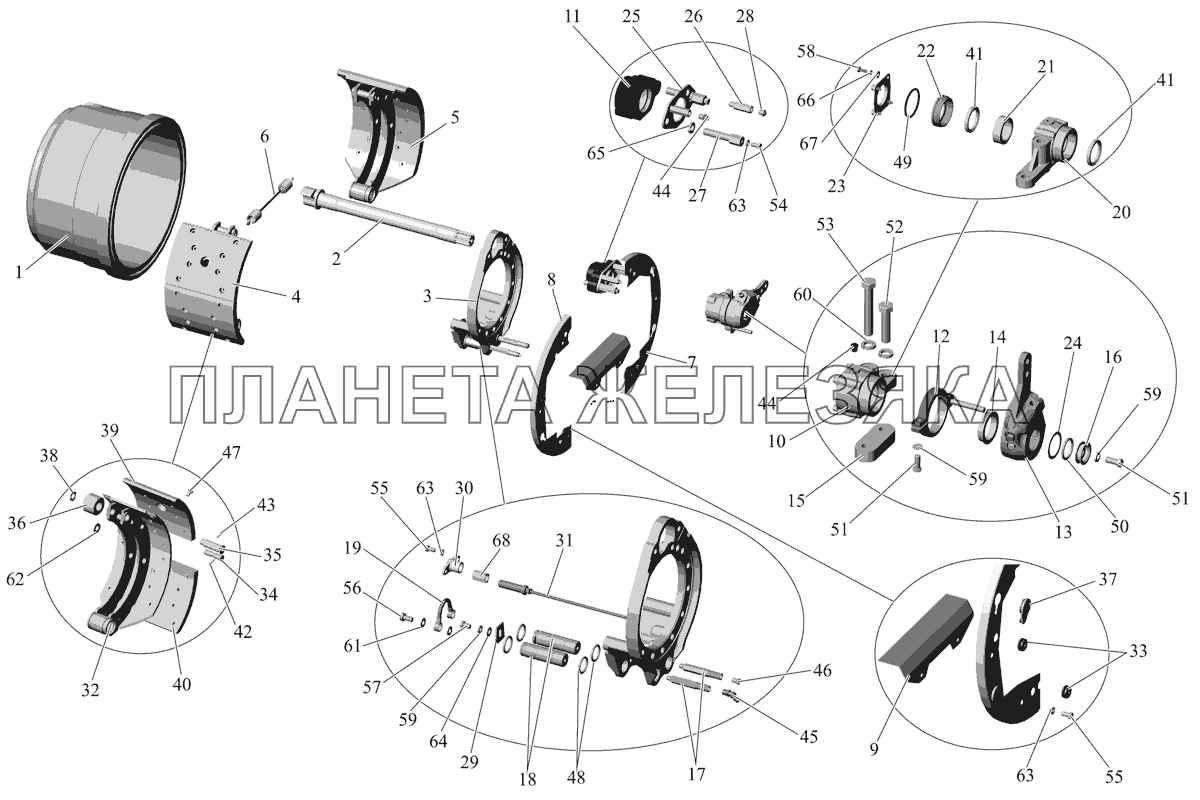

/61.gif "Тормозной механизм заднего моста МАЗ-103 (левый) МАЗ-107 (2011)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 5440-3502070 |
Барабан Подробнее |
|
| 2 | 103-3502111-10 |
Кулак разжимной Подробнее |
|
|
| 3 | 103-3502015-20 |
Суппорт Подробнее |
|
|
 |
4 | 5440-3502090 |
Колодка правая Подробнее |
|
 |
5 | 5440-3502091 |
Колодка левая Подробнее |
|
 |
6 | 54326-3501034 |
Пружина Подробнее |
|
| 7 | 103-3502151 |
Щит тормоза Подробнее |
|
|
| 8 | 103-3502150 |
Щит левого тормоза Подробнее |
|
|
| 9 | 103-3502190 |
Кронштейн Подробнее |
|
|
 |
10 | 103-3502025-20 |
Подшипник кулака задний Подробнее |
|
| 11 | 103-3502018-30 |
Подшипник кулака передний Подробнее |
|
|
 |
12 | 64221-3502180 |
Фиксатор Подробнее |
|
| 13 | 103-3502136-10 |
Рычаг регулировочный Подробнее |
|
|
| 14 | 103-3502162 |
Кольцо проставочное Подробнее |
|
|
 |
14 | 103-3502162-01 |
Кольцо проставочное Подробнее |
|
| 15 | 103-3502041-20 |
Проставка Подробнее |
|
|
 |
16 | 101-3501155-10 |
Прижим Подробнее |
|
 |
17 | 103-3502195 |
Удлинитель Подробнее |
|
 |
18 | 5440-3501132 |
Ось Подробнее |
|
 |
19 | 103-3501200 |
Маслопровод Подробнее |
|
| 20 | 103-3502027-20 |
Корпус подшипника кулака задний Подробнее |
|
|
| 21 | GЕ42ЕS/К |
Подшипник Подробнее |
|
|
| 21 | ШСП-42К |
Подшипник Подробнее |
|
|
| 22 | 103-3502038 |
Обойма манжеты Подробнее |
|
|
| 23 | 103-3502029-10 |
Крышка Подробнее |
|
|
| 24 | 64221-3501160 |
Прокладка регулировочная Подробнее |
|
|
| 25 | 103-3502033-10 |
Крышка Подробнее |
|
|
| 26 | 103-3502194 |
Удлинитель Подробнее |
|
|
| 27 | 103-3502042 |
Прижим Подробнее |
|
|
| 28 | 6422-3515006 |
Клапан предохранительный Подробнее |
|
|
| 29 | 64221-3501134 |
Стопор Подробнее |
|
|
 |
30 | 151-3538112 |
Кронштейн датчика АБС Подробнее |
|
| 31 | 4410325730 |
Датчик АБС с кабелем Подробнее |
|
|
| 31 | 486001030 |
Датчик АБС с кабелем Подробнее |
|
|
| 31 | АДЮИ407111.001-01 |
Датчик АБС с кабелем Подробнее |
|
|
| 32 | 5440-3501094 |
Колодка тормоза Подробнее |
|
|
| 33 | 500-5001138-Б |
Втулка Подробнее |
|
|
| 34 | 101-3501039 |
Палец пружины Подробнее |
|
|
 |
35 | 5440-3501164 |
Ось ролика Подробнее |
|
 |
36 | 6430-3501107 |
Ролик Подробнее |
|
 |
37 | 5336-3501192-01 |
Заглушка Подробнее |
|
| 38 | 101-3501113 |
Прокладка Подробнее |
|
|
| 39 | 5440-3502106 |
Накладка тормозная (заготовка BERAL или Lumag) Подробнее |
|
|
| 39 | 5440-3502106-01 |
Накладка тормозная Подробнее |
|
|
| 40 | 102М№19488 |
Накладка тормозная Подробнее |
|
|
| 40 | 1560N19496 |
Накладка тормозная Подробнее |
|
|
 |
40 | 5440-3502105 |
Накладка тормозная Подробнее |
|
| 40 | 5440-3502105-10 |
Накладка тормозная Подробнее |
|
|
 |
41 | 103-3502020 |
Манжета 42x54 Подробнее |
|
| 42 | 258039 |
Шплинт 3,2х20 Подробнее |
|
|
| 43 | 258053 |
Шплинт 4х25 Подробнее |
|
|
| 44 | 264020 |
Масленка 1.3.Ц6Хр Подробнее |
|
|
| 45 | 264030 |
Масленка 2.3.45Ц6Хр Подробнее |
|
|
| 46 | 401602 |
Сапун Подробнее |
|
|
| 47 | 376703 |
Заклепка 8х15 Подробнее |
|
|
| 48 | 030-038-46-2-3 |
Кольцо Подробнее |
|
|
| 49 | 060-064-25-2-3 |
Кольцо Подробнее |
|
|
| 50 | 032-040-46-2-3 |
Кольцо Подробнее |
|
|
| 51 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 52 | 372611 |
Болт М16 x1,5 - 6gх55 Подробнее |
|
|
| 53 | 200897 |
Болт M16x1,5-6gx110 Подробнее |
|
|
| 54 | 201452 |
Болт М8-6gх12 Подробнее |
|
|
| 55 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
 |
56 | 310122-П29 |
Болт М10х1-6gх21 Подробнее |
|
| 57 | 201493 |
Болт М10-6gх16 Подробнее |
|
|
| 58 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
| 59 | 252136 |
Шайба 10 ОТ Подробнее |
|
|
| 60 | 252139 |
Шайба 16 ОТ Подробнее |
|
|
| 61 | 312434-П34 |
Прокладка 10 Подробнее |
|
|
| 62 | 252016 |
Шайба 14 Подробнее |
|
|
| 63 | 252135 |
Шайба 8 Т Подробнее |
|
|
| 64 | 252006 |
Шайба 10 Подробнее |
|
|
| 65 | 252138 |
Шайба 14 ОТ Подробнее |
|
|
| 66 | 252134 |
Шайба 6Т Подробнее |
|
|
| 67 | 103-3502306 |
Шайба упорная Подробнее |
|
|
| 68 | 8997605104 |
Втулка WАВСО Подробнее |
|
|
| 68 | II16774 |
Втулка Кнор-Бремзе Подробнее |
|
|
| 68 | АДЮИ753621.001 |
Втулка Подробнее |
|
