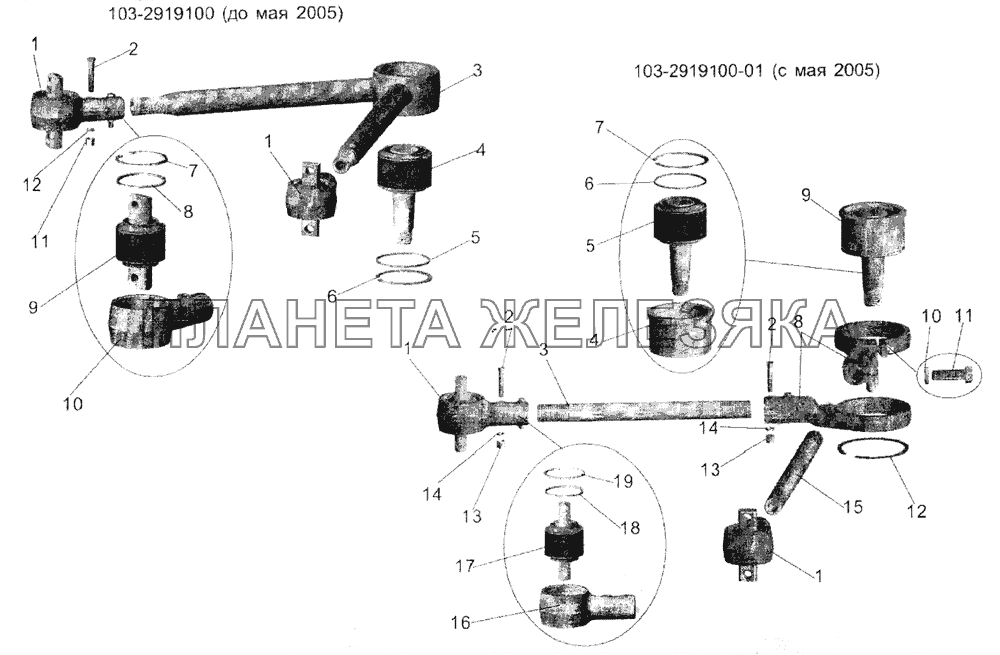

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 103-2919100 |
Штанга Подробнее |
|
||
| 1 | 101-2909021 |
Головка Подробнее |
|
|
| 1 | 101-2909021 |
Головка Подробнее |
|
|
| 2 | 371781 |
Болт M12x1,25-6gх60 Подробнее |
|
|
| 2 | 371781 |
Болт M12x1,25-6gх60 Подробнее |
|
|
| 3 | 103-2919016 |
Штанга Подробнее |
|
|
| 3 | 105-2919020 |
Труба Подробнее |
|
|
| 3 | 105-2919022 |
Труба Подробнее |
|
|
| 3 | 107-2919020 |
Труба Подробнее |
|
|
| 4 | 103-2919040 |
Шарнир Подробнее |
|
|
| 4 | 105-2919023 |
Корпус Подробнее |
|
|
 |
5 | 101-2919034 |
Кольцо Подробнее |
|
| 5 | 103 2919040 |
Шарнир Подробнее |
|
|
| 6 | 101-2919032 |
Кольцо Подробнее |
|
|
| 6 | 101-2919032 |
Кольцо Подробнее |
|
|
| 7 | 101-2909032 |
Кольцо Подробнее |
|
|
|
|
7 | 101-2919034 |
Кольцо Подробнее |
|
| 8 | 101-2903034-01 |
Кольцо Подробнее |
|
|
| 8 | 101-2909034 |
Кольцо Подробнее |
|
|
| 8 | 101-2909034-02 |
Кольцо Подробнее |
|
|
| 8 | 105-2919025 |
Головка штанги Подробнее |
|
|
| 9 | 101 -2909040 |
Шарнир Подробнее |
|
|
| 9 | 105-2919040 |
Шарнир Подробнее |
|
|
| 10 | 101-2909022 |
Головка Подробнее |
|
|
| 10 | 252139 |
Шайба 16 ОТ Подробнее |
|
|
| 11 | 250689 |
Гайка M12x1,25-6H Подробнее |
|
|
| 11 | 371342 |
Болт М16х1,5-6gх50 Подробнее |
|
|
| 12 | 252137 |
Шайба 12 ОТ Подробнее |
|
|
| 12 | 400590 |
Кольцо140 Подробнее |
|
|
| 13 | 250689 |
Гайка M12x1,25-6H Подробнее |
|
|
| 14 | 252137 |
Шайба 12 ОТ Подробнее |
|
|
| 15 | 105-2919020 |
Труба Подробнее |
|
|
| 15 | 105-2919022 |
Труба Подробнее |
|
|
| 15 | 107-2919020 |
Труба Подробнее |
|
|
| 16 | 101-2909022 |
Головка Подробнее |
|
|
| 17 | 101-2908040 |
Шарнир Подробнее |
|
|
| 18 | 101-2903034-01 |
Кольцо Подробнее |
|
|
| 18 | 101-2909034 |
Кольцо Подробнее |
|
|
| 18 | 101-2909034-02 |
Кольцо Подробнее |
|
|
| 19 | 101-2909032 |
Кольцо Подробнее |
|
