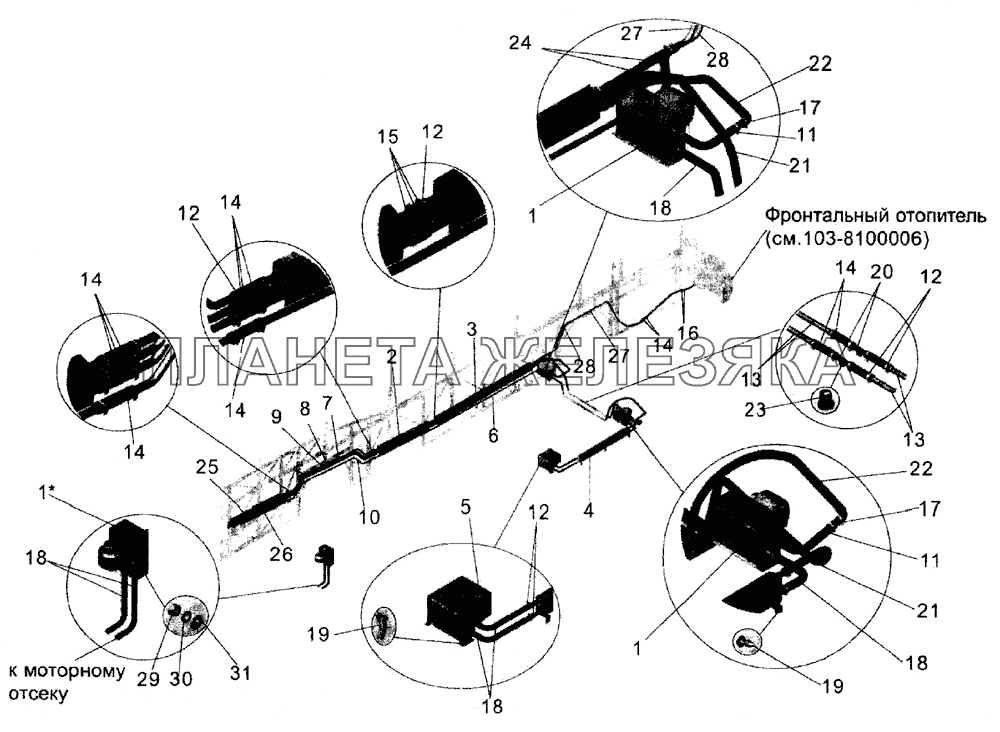

/228.gif "Установка системы топления в салоне МАЗ-103 (2005)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 103-8110002 |
Отопитель салонный Подробнее |
|
|
| 2 | 104-8120024-10 |
Конвектор Подробнее |
|
|
| 3 | 104-8120024-20 |
Конвектор Подробнее |
|
|
| 4 | 104-8170022 |
Конвектор Подробнее |
|
|
| 5 | 103-8110002-10 |
Отопитель салонный Подробнее |
|
|
| 6 | 104-8101641 |
Труба Подробнее |
|
|
| 7 | 104-8101637 |
Труба Подробнее |
|
|
| 8 | 104-8101638 |
Труба Подробнее |
|
|
| 9 | 104-8101639 |
Труба Подробнее |
|
|
| 10 | 104-8101640 |
Труба Подробнее |
|
|
| 11 | 103-8101600 |
Патрубок гнутый Подробнее |
|
|
| 12 | Хомут червячный | Хомут червячный DIN 3017 AI32-50 W2-1 |
|
|
| 13 | 104-8101646 |
Труба Подробнее |
|
|
| 14 | 104-8101391 |
Рукав 25x35 Подробнее |
|
|
| 15 | 104-8101392 |
Рукав 25x35 Подробнее |
|
|
| 16 | 104-8101644 |
Труба Подробнее |
|
|
| 17 | 152-8101636 |
Патрубок Подробнее |
|
|
| 18 | 103-8101602 |
Патрубок гнутый Подробнее |
|
|
| 19 | Винт | Винт DIN7982-ST3.5x19 |
|
|
| 20 | 101-8101328 |
Патрубок сливной Подробнее |
|
|
| 21 | 104-8101395 |
Рукав 25х35 Подробнее |
|
|
| 22 | 104-8101394 |
Рукав 25x35 Подробнее |
|
|
| 23 | 262542 |
Сливная пробка Подробнее |
|
|
| 24 | 104-8101396 |
Рукав 25х35 Подробнее |
|
|
| 25 | 104-8120024 |
Конвектор Подробнее |
|
|
| 26 | 101-8101637 |
Труба Подробнее |
|
|
| 27 | 104-8101643 |
Труба Подробнее |
|
|
| 28 | 104-8101642 |
Труба Подробнее |
|
|
| 29 | 250508 |
Гайка М5-6Н Подробнее |
|
|
| 30 | 252154 |
Шайба 6Л Подробнее |
|
|
| 31 | 252037 |
Шайба 6 Подробнее |
|
