Номер детали |
Наименование детали |
|
|
|
1 |
103-3101700 |
Воздуховод
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
1 |
| Модель |
103 |
| Группа |
Колеса и ступицы |
| Подгруппа |
Колеса |
| Порядковый номер детали |
700 |
|
|
|
|
1 |
152-8101700 |
Воздуховод
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
1 |
| Модель |
152 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
700 |
|
|
|
|
2 |
103-8101701 |
Воздуховод
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
1 |
| Модель |
103 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
701 |
|
|
|
|
2 |
152-8101701 |
Воздуховод
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
1 |
| Модель |
152 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
701 |
|
|
|
|
3 |
152-8101515 |
Рукав
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
1 |
| Модель |
152 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
515 |
|
|
|
|
4 |
152-8101516 |
Рукав
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
1 |
| Модель |
152 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
516 |
|
|
|
|
5 |
64221-1303570 |
Хомут
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
4 |
| Модель |
64221 |
| Группа |
Система охлаждения |
| Подгруппа |
Трубопроводы и шланги системы охлаждения |
| Порядковый номер детали |
570 |
|
|
|
|
6 |
151-5302400 |
Сопло поворотное
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
2 |
| Модель |
151 |
| Группа |
Передок кабины |
| Подгруппа |
Обивка передка |
| Порядковый номер детали |
400 |
|
|
|
|
7 |
103-8101002 |
Отопитель
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
1 |
| Модель |
103 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
002 |
|
|
|
|
8 |
103-8109010 |
Панель управления заслонкой отопителя
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
1 |
| Модель |
103 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Управление отоплением и вентиляцией |
| Порядковый номер детали |
010 |
|
|
|
|
9 |
233039-02 |
Винт 2М5-6gх14
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
4 |
| Покрытие |
без покрытия |
|
|
|
|
10 |
Хомут червячный |
Хомут червячный DIN 3017 AI32-50 W2-1
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
4 |
|
|
|
|
11 |
103-8101602 |
Патрубок гнутый
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
2 |
| Модель |
103 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Отопитель (кузова) |
| Порядковый номер детали |
602 |
|
|
|
|
12 |
Винт |
Винт DIN7982-ST3.5x19
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
4 |
|
|
|
|
13 |
201458 |
Болт М8-6gх25
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
14 |
252155 |
Шайба 8Л
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
7 |
| Покрытие |
без покрытия |
|
|
|
|
15 |
64221-8109044 |
Прижим
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
1 |
| Модель |
64221 |
| Группа |
Отопление и вентиляция кабины |
| Подгруппа |
Управление отоплением и вентиляцией |
| Порядковый номер детали |
044 |
|
|
|
|
16 |
201454 |
Болт М8-6gх16
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
6 |
| Покрытие |
без покрытия |
|
|
|
|
17 |
250508 |
Гайка М5-6Н
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
6 |
| Покрытие |
без покрытия |
|
|
|
|
18 |
252004 |
Шайба 6
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
6 |
| Покрытие |
без покрытия |
|
|
|
|
19 |
220105 |
Винт М6-8gх16
Подробнее
Дополнительная информация:
| Кол-во на "103, 103С, 103000, 103-001, 103-004, 103-5409311, 103005, 103С05, 103040, 103042, 103С42, 103060, 103С60, 103061, 103062, 103065, 103070, 103071, 103075, 103С70, 103С75, 103002, 103С02, 103041, 103С41, 103-003, 103С03, 103-021, 103-3444062" |
6 |
| Покрытие |
без покрытия |
|
|

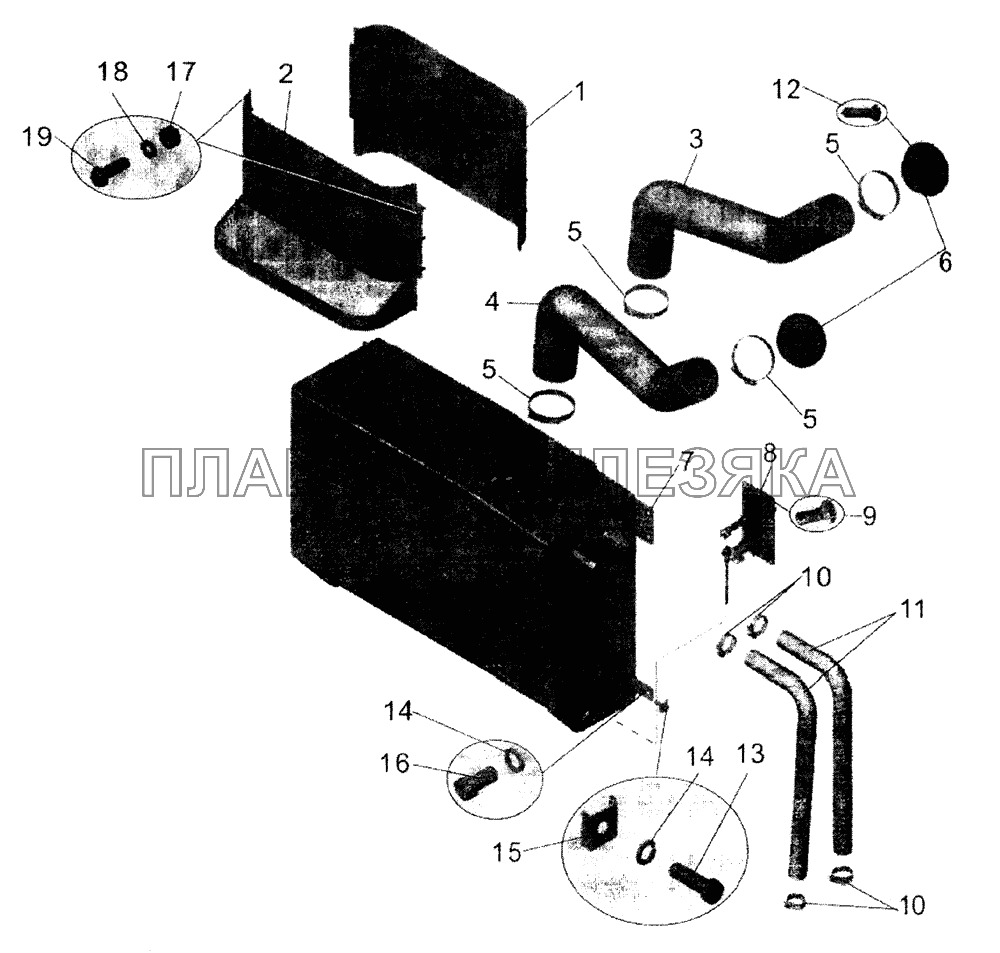

/222.gif "Установка фронтального отопителя МАЗ-103 (2005)")
