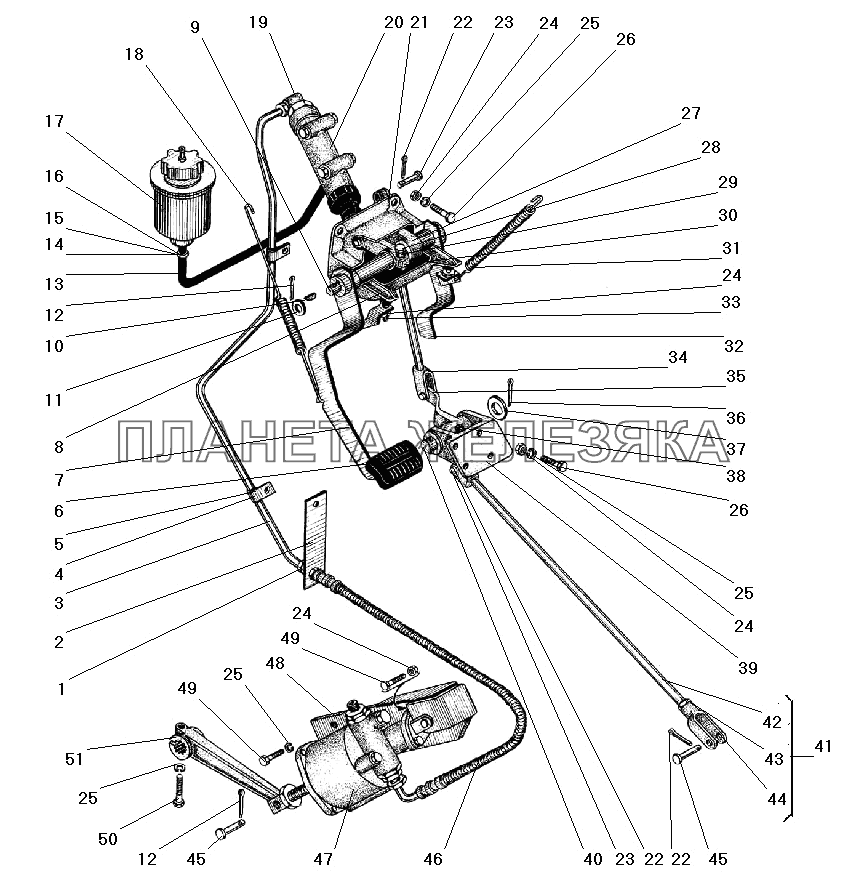

Привод педалей сцепления и тормоза с пневмогидроуправлением УРАЛ-43203-10
| ← Пневмопривод выключения сцепления | Цилиндр гидравлический → |
/49.gif "Привод педалей сцепления и тормоза с пневмогидроуправлением УРАЛ-43203-10")
| № | Номер детали | Наименование детали | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 250640-П29 |
Гайка М20х1,5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 2 | 4320ЯЗ-1602025-01 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 3 | 4320ЯЗ-1602193 |
Трубка привода сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 4 | 375-3506023 |
Прокладка хомута Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 5 | 339098-П29 |
Хомут крепления шланга Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 6 | 5557-3504015 |
Подушка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 7 | 5557Я-1602010 |
Педаль сцепления в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 8 | 4320-1602070-02 |
Буфер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 9 | 4320ЯЗ-1602055 |
Вал педали сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 10 | 338062 |
Шпонка 22х9,5 сегментная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
11 | 252016-П29 |
Шайба 14 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 12 | 258052-П29 |
Шплинт 4х20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 13 | 6361ЯХ-1602170 |
Рукав 8х15-098 L=290 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 14 | 45 9871 1592 |
Пряжка хомута Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 15 | 45 9871 1152 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 16 | 375-3916019 |
Лента стяжная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 17 | 375-3505082-Б2 |
Бачок для тормозной жидкости с сеткой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
18 | 4320-1602119 |
Пружина Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 19 | 339147-П29 |
Угольник К1/8"-М14х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 20 | 6361-1602510 |
Цилиндр гидравлический Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 21 | 4320-1602063 |
Кронштейн педалей сцепления и тормоза в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 22 | 258038-П29 |
Шплинт 3,2х16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 23 | 339640-П29 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 24 | 250512-П29 |
Гайка М10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 25 | 252136-П2 |
Шайба 10 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
26 | 201500-П29 |
Болт М10 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 27 | 5557Я-3504026 |
Рычаг вала педали тормоза Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 28 | 200265-П29 |
Болт М8-6gх40 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 29 | 252135-П2 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 30 | 4320ЯЗ-1602060 |
Рычаг вала педали сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
31 | 4320-3504032 |
Пружина оттяжная педали тормоза Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 32 | 4320-3504010-01 |
Педаль тормоза Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 33 | 4320-1602091 |
Наконечник регулировочный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 34 | 4320-3504052 |
Тяга педали в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 35 | 5557Я-3504058 |
Рычаг управления тормозным краном в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 36 | 258056-П29 |
Шплинт 4х40 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 37 | 293508-П29 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
38 | 264020-П29 |
Масленка 1.3 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 39 | 5557Я-1602082 |
Кронштейн в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 40 | 4320ЯЗ-1602032 |
Вал привода выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 41 | 4320-3504061 |
Тяга в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 42 | 4320-3504065 |
Тяга в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
43 | 250515-П29 |
Гайка М12х1,25-6Н Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 44 | 375-3504036 |
Вилка тяги Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 45 | 260087-П52 |
Палец 12х35 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 46 | 4320ЯЗ-1602182 |
Шланг привода сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 47 | 6361ЯХ-1602410 |
Пневмогидроусилитель Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 48 | 4320ЯЗ-1602196 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 49 | 206535-П29 |
Болт М10-6gх22 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
50 | 200319-П29 |
Болт М10-6gх50 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 51 | 4320ЯЗ-1602074 |
Рычаг вала вилки выключения сцепления Подробнее
Дополнительная информация:
|
|
