Схема пневматическая Тонар-9523


← Схема принципиальная Модель 9523-0000020-10 →

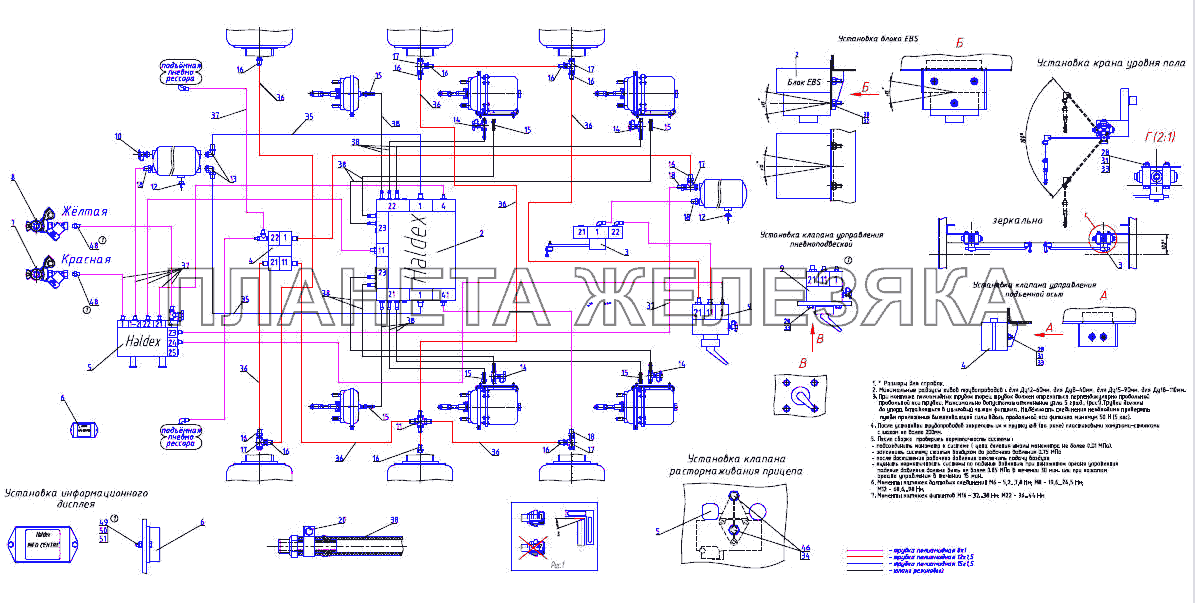

Схема пневматическая Тонар-9523
  Номер детали Наименование детали
2 9746-3500420 Подсборка EBS HALDEX
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 1
Модель 9746
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 420
3 9746-3500430 Подсборка крана уровня пола
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 1
Модель 9746
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 430
4 9746-3500440 Подсборка клапана управления подъёмной осью
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 1
Модель 9746
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 440
5 9746-3500450 Подсборка клапана растормаживания полуприцепа
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 1
Модель 9746
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 450
6 1284000088 Дисплей информационный
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 1
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
7 1284000108 Головка с фильтром красная
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 1
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
8 1284000107 Головка с фильтром желтая
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 1
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
9 1284000085 Кран управления пневмоподвеской
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 2
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
10 1284000152 Клапан контрольного вывода
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 1
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
11 1284001119 Фитинг крестообразный трубка
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 1
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 001
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
12 1284000160 Клапан слива конденсата
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 2
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
13 1284000168 Фитинг-угольник 90 градусов
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 2
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
14 1284000118 Фитинг с контрольным выводом
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 4
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
15 1284000117 Фитинг ёлочка
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 6
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
16 1284000157 Фитинг прямой
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 10
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
17 1284000169 Фитинг корпус
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 5
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
18 1284000162 Фитинг прямой
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 4
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
20 1284000219 Хомут 17-19мм.
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 20
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
21 4598036175 Хомут-стяжка
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 50
Группа Лебедка
Подгруппа 4598
Порядковый номер детали 036
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
22 4598033184 Хомут пластиковый
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 50
Группа Лебедка
Подгруппа 4598
Порядковый номер детали 033
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
23 1284000284 Кабель блока EBS ISO 12mm.
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 1
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
25 1284000083 Кабель датчика ABS
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 2
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
26 1284000285 Кабель клапана COLAS
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 1
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
32 1284000286 Кабель клапана подъёма оси
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 1
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
35 2247210011 Трубка полиамидная ф15х1,5
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 7
Группа Валы карданные
Подгруппа 2247
Порядковый номер детали 210
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
36 2247210012 Трубка полиамидная ф12х1,5
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 21
Группа Валы карданные
Подгруппа 2247
Порядковый номер детали 210
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
37 2247210008 Трубка полиамидная ф8х1
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 30
Группа Валы карданные
Подгруппа 2247
Порядковый номер детали 210
38 1284000120 Шланг 828 876 411 6 Wabco
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 18
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
42 2200080078 Кольцо защитное 9746-2801128
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 3
Группа Валы карданные
Подгруппа Валы карданные (карданная передача трансмиссии)
Порядковый номер детали 080
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
48 1284000091 Фитинг прямой
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10" 2
Группа Система выпуска газов двигателя
Подгруппа 1284
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
