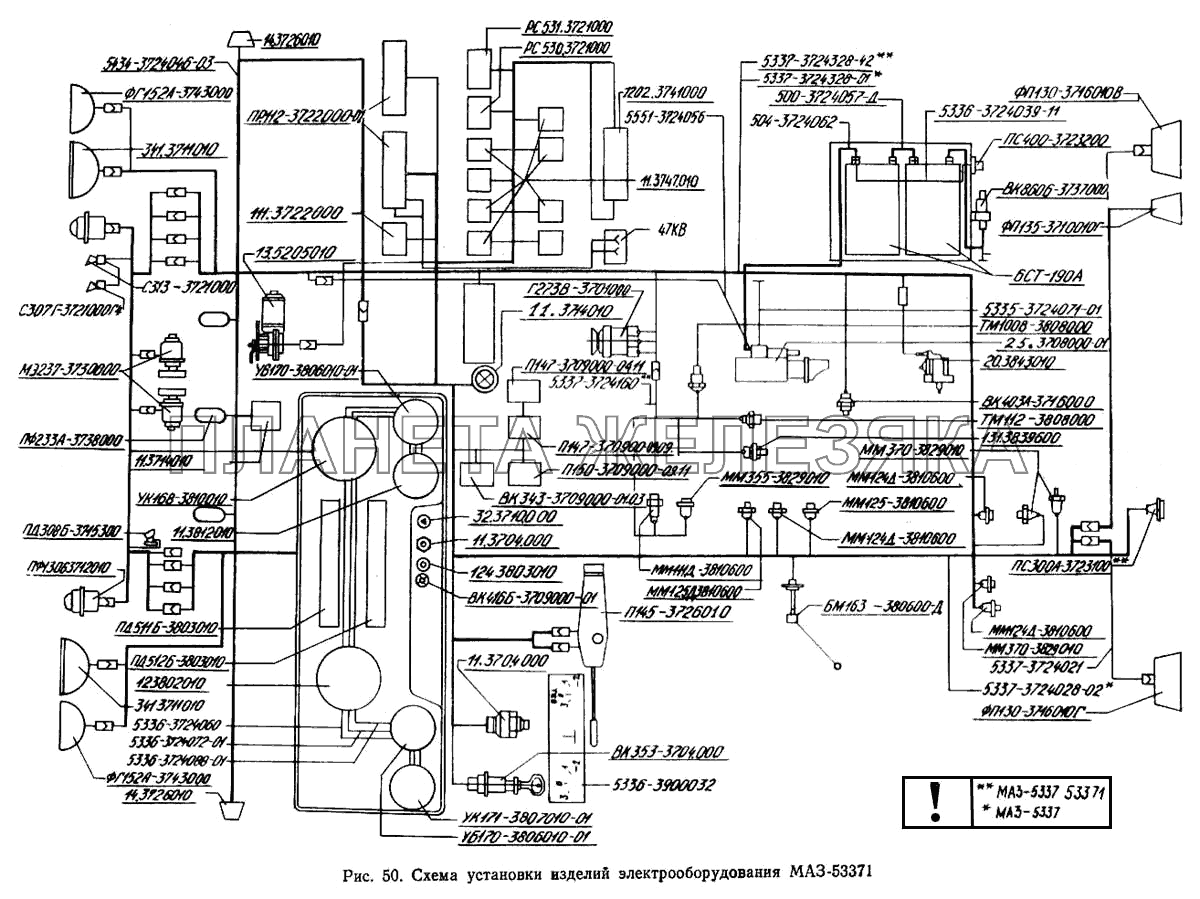

Схема установки изделий электрооборудования МАЗ-53371 МАЗ-5433
| ← Схема установки изделий электрооборудования МАЗ-5551, МАЗ-5433, МАЗ-54331 | Устройство седельно-сцепное → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11.3704000 |
Кнопка управления дистанционного включения массы Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 11.3714010 |
Плафон освещения кабины Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 11.3747010 |
Реле Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
 |
11.3812010 |
Указатель напряжения Подробнее
Дополнительная информация:
|
||||||||||||||||||||||||
| 11.790400 |
Фильтр конденсаторный Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 111.3722000 |
Блок предохранителей Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 12.3802010 |
Электроспидометр Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 12.3802010 |
Электроспидометр Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 1202.3741000 |
Резистор добавочный с электротермическим реле Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
 |
124.3803010 |
Фонарь контрольной лампы Подробнее
Дополнительная информация:
|
||||||||||||||||||||||||
| 13.5205010 |
Стеклоочиститель 3-щеточный Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 131-3839600 |
Датчик засоренности воздушного фильтра Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 14.3726010 |
Повторитель боковой указателя поворота Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 20.3843010 |
Датчик электроспидометра Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 25.3708000-01 |
Стартер в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 32.3710000 |
Выключатель аварийной сигнализации Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 341.3711010 |
Фара головная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 47КВ |
Розетка 47КВ Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 500-3724057-Д |
Перемычка аккумуляторных батарей Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 504-3724062 |
Провод от аккумуляторных батарей к стартеру Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
 |
5335-3724071-01 |
Провод «массы» Подробнее
Дополнительная информация:
|
||||||||||||||||||||||||
| 5336-3724039-11 |
Провод питания розетки переносной лампы Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 5336-3724060 |
Провод массы Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 5336-3724072-01 |
- Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 5336-3724088-01 |
Перемычка между фонарями контрольных ламп Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 5336-3900032 |
- Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 5337-3724021 |
Жгут заднего фонаря левого Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 5337-3724028-02 |
Жгут по лонжерону Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 5337-3724160 |
Жгут правый Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 5337-3724328-01 |
- Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 5337-3724328-42 |
- Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 5434-3724046-03 |
Жгут по крыше Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 5551-3724056 |
Провод от аккумуляторной батареи к выключателю «массы» Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| 6СТ-190А | Аккумуляторная батарея |
|
||||||||||||||||||||||||
| АР112-7903000 |
Антенна Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| БМ163Б-3806600 |
Датчик уровня топлива Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| БМ163Б-3806600-Д |
Датчик уровня топлива Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ВК343-3709000-01.05 |
Выключатель Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ВК343-3709000-01.17 |
Выключатель Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ВК343-3709000-01.36 |
Выключатель Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ВК343-3709000.01.03 |
Выключатель Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ВК353-3704000 |
Выключатель стартера Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ВК354-3704000 |
Переключатель управления ПЖД Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ВК403А-3716000 |
Выключатель Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ВК416Б-3709000-01 |
Выключатель освещения щитка приборов с реостата Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ВК856-3708000 |
Выключатель стартера Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ВК860Б-3737000 |
Включатель «массы» Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| Г273В-3701000 |
Генератор переменного тока Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| КТ127-3750000 |
Контактор Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ЛВ211-3714329 |
Патрон со штекером Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ММ111Д-3810600 |
Датчик аварийного давления масла Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ММ124Д-3810600 |
Датчик аварийного давления воздуха Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ММ125-3810600 |
Датчик ММ125 сигнала СТОП Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ММ125Д-3810600 |
Включатель пневматический сигнала торможения, блокировки Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
 |
ММ355-3829010 |
Датчик давления воздуха Подробнее
Дополнительная информация:
|
||||||||||||||||||||||||
| ММ370-3829010 |
Датчик давления воздуха Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ММ370-3829010 |
Датчик давления воздуха Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| МЭ237-3730000 |
Электродвигатель Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| П145-3726010 |
Переключатель света и поворота Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| П147-3709000-04.11 |
Переключатель Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| П147-3709000-09.09 |
Переключатель Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| П150-3709000-09.11 |
Выключатель Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ПД308Б-3715300 |
Лампа подкапотная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ПД511Б-3803010 |
Блок контрольных ламп Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ПД512Б-3803010 |
Блок контрольных ламп Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ПР112-3722000-01 |
Блок предохранителей Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ПР112-3722100-А |
Вставка плавкая предохранителей Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ПР112-3722200-А |
Вставка плавкая предохранителей Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ПС300А-3723100 |
Розетка штепсельная прицепа Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ПС300А3-3723150 |
Вилка штепсельная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ПС325-3723150 |
Вилка штепсельная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ПС400-3723100 |
Розетка штепсельная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ПС400-3723200 |
Розетка переносной лампы Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ПФ1306-3712010 |
Подфарник Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ПФ233А-3738000 |
Фонарь сигнальный Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| РС103-3708000 |
Реле стартера в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| РС530-3721000 |
Реле Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| РС531-3721000 |
Сигнализатор шумовой Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| РС951А-3726010 |
Прерыватель указателей поворота Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| С306-3721000-Г |
Сигнал (уст. до 1988 г.) Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| С307Г-3721000-Г4 |
Сигнал Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| С313-3721000 |
Сигнал (уст. с 1988 г.) Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| С314-3721000 |
Сигнал (уст. с 1988 г.) Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ТМ100-В-3808000 |
Датчик указателя температуры воды Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ТМ112-3808000 |
Датчик сигнализатора температуры Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ТМ112-3810000 |
Датчик сигнализатора температуры воды Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| УБ170-3806010-01 |
Указатель уровня топлива Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| УК168-3810010 |
Приемник указателя давления Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| УК170-3810010-03 |
Указатель давления Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| УК171-3807010-01 |
Указатель температуры воды Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ФГ152А-3743000 |
Фара противотуманная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ФГ152А-3743000 |
Фара противотуманная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ФП130-3716010-В |
Фонарь задний левый Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ФП130-3716010-Г |
Фонарь задний правый Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ФП135-3716010-Г |
Фонарь заднего хода Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| ФП310Е-3731010 |
Световозвращатель Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||||
| Я120М1-3702000 |
Интегральный регулятор напряжения Подробнее
Дополнительная информация:
|
|
