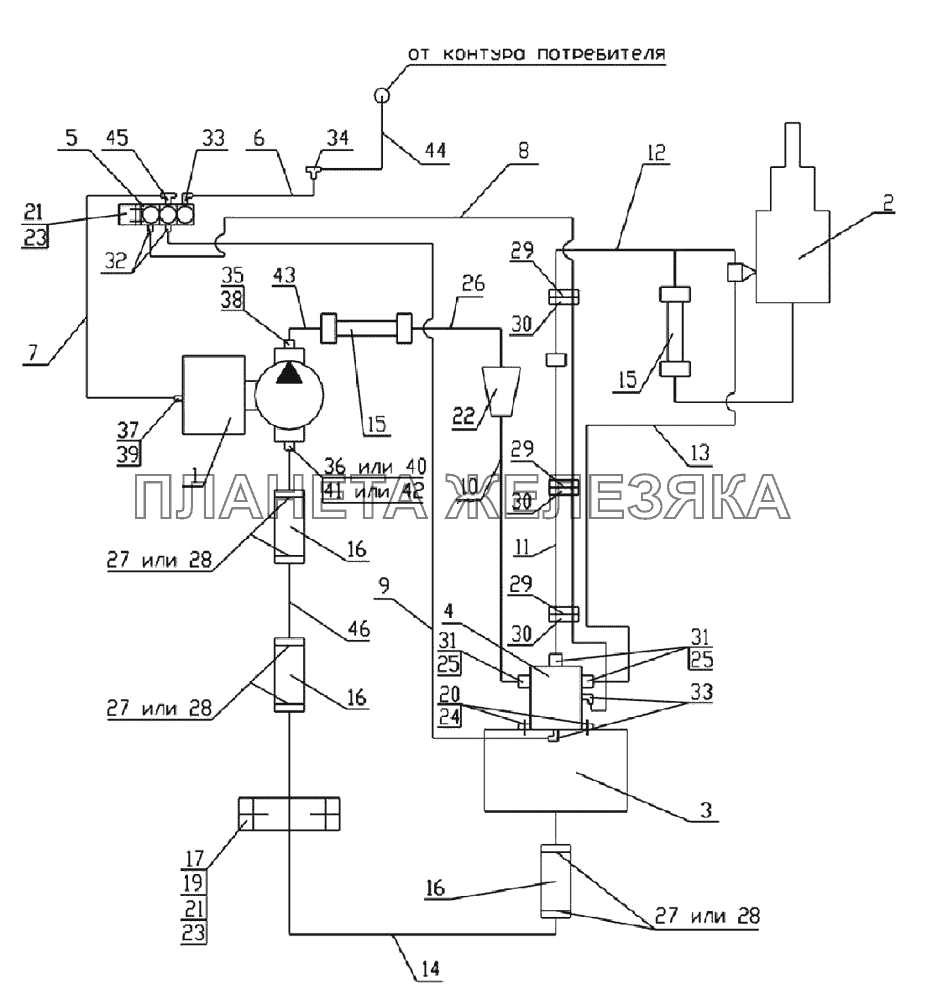

Гидросхема - 1 КамАЗ-65201


← 65115-8607120СБ Блок управления Гидросхема - 2 →
Гидросхема - 1 КамАЗ-65201
  Номер детали Наименование детали
1 HYVA Насос
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
2 65201-8603001СБ Установка гидроцилиндра
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 65201
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Гидроподъемник
Порядковый номер детали 001
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
3 65201-8608001СБ Установка гидробака
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 65201
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Бак масляный
Порядковый номер детали 001
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
4 6520-8607010-10СБ Гидрораспределитель
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 6520
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа 8607
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
5 БЭК 37.000-02ГЧ Блок электромагнитных клапанов
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
6 65201-8606015СБ Трубка подвода воздуха
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 65201
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа 8606
Порядковый номер детали 015
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
7 65201-8606020СБ Трубка подвода воздуха
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 65201
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа 8606
Порядковый номер детали 020
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
8 6520-8606030СБ Трубка подвода воздуха
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 6520
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа 8606
Порядковый номер детали 030
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
9 6520-8606035СБ Трубка подвода воздуха
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 6520
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа 8606
Порядковый номер детали 035
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
10 65201-8609012СБ Труба высокого давления
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 65201
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 012
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
11 65201-8609016СБ Труба высокого давления
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 65201
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 016
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
12 6540-8609018СБ Труба высокого давления
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 6540
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 018
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
13 65201-8609024CB Труба высокого давления
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 65201
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 024
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
14 65201-8609141 Труба низкого давления
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 65201
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 141
15 6522-8609090СБ Рукав высокого давления
Подробнее
Дополнительная информация:
Кол-во на "65201" 2
Модель 6522
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 090
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
16 6520-8609119 Рукав, длина 155
Подробнее
Дополнительная информация:
Кол-во на "65201" 3
Модель 6520
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 119
17 6522-8609127 Скоба диаметр 42
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 6522
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 127
19 1/60434/21 Болт М8-6gх20
Подробнее
Дополнительная информация:
Кол-во на "65201" 2
Примечание Нет
Крепежная деталь да
Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие цинкование
20 Винт М10х1.25х25.56.05 Винт М10х1.25х25.56.05 ГОСТ 11738-84
Подробнее
Дополнительная информация:
Кол-во на "65201" 4
Примечание Нет
21 1/61008/11 Гайка М8х1,25-6Н
Подробнее
Дополнительная информация:
Кол-во на "65201" 4
Крепежная деталь да
Материал сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие цинкование
22 65201-8607110СБ Установка фильтра
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 65201
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа 8607
Порядковый номер детали 110
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
23 1/05166/73 Шайба 8 пружинная
Подробнее
Дополнительная информация:
Кол-во на "65201" 4
Крепежная деталь да
Материал другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие фосфатирование
24 1/05168/77 Шайба 10 пружинная
Подробнее
Дополнительная информация:
Кол-во на "65201" 4
Крепежная деталь да
Материал другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие специальное покрытие
25 Кольцо 024-028-25-2-2 Кольцо 024-028-25-2-2 ГОСТ 9833-73
Подробнее
Дополнительная информация:
Кол-во на "65201" 3
Примечание Нет
26 65201-8609014СБ Труба высокого давления
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 65201
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 014
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
27 СБИТ 305419004-25 Хомут стяжной (50-70)х13 СБИТ 305419003ТУ
Подробнее
Дополнительная информация:
Модель РЎР‘Р�Рў
Группа Тяги рулевые. Оси передняя и задняя
Подгруппа 3054
Порядковый номер детали 190
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
28 TORRO 50-70/12-C7W1 Хомут с червячной резьбой DIN 3017
29 1/02908/90 Хомут 40
Подробнее
Дополнительная информация:
Кол-во на "65201" 3
Крепежная деталь да
Материал смешанные материалы (сборка)
Покрытие без покрытия
30 6520-8606013 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "65201" 3
Модель 6520
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа 8606
Порядковый номер детали 013
31 ОГК 67-02.001 Штуцер
Подробнее
Дополнительная информация:
Кол-во на "65201" 3
32 853973 Штуцер ввертной задних колес
Подробнее
Дополнительная информация:
Кол-во на "65201" 3
Покрытие без покрытия
33 864822 Угольник ввертной
Подробнее
Дополнительная информация:
Кол-во на "65201" 3
Покрытие без покрытия
34 864919 Тройник проходной
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Покрытие без покрытия
35 6520-8609155-10 Штуцер
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 6520
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 155
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
36 6522-8609151-10СБ Патрубок
Подробнее
Дополнительная информация:
Кол-во на "65201" 3
Модель 6522
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 151
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
37 65115-8606113-01 Штуцер
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 65115
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа 8606
Порядковый номер детали 113
38 Кольцо 037-041-25-2-2 Кольцо 037-041-25-2-2 ГОСТ 9833-73
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Примечание Нет
39 1/02984/60 Прокладка 12,2х18х1,5
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Крепежная деталь да
Материал медь
Покрытие без покрытия
40 6522-8609156-10 Патрубок
Подробнее
Дополнительная информация:
Модель 6522
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 156
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
41 1/02651/60 Прокладка
Подробнее
Дополнительная информация:
Крепежная деталь да
Материал медь
Покрытие без покрытия
42 6520-8609057 Прокладка
Подробнее
Дополнительная информация:
Модель 6520
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 057
43 6460-8609030-20СБ Труба высокого давления
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 6460
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 030
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
44 БЭК 37.020 Трубка подвода воздуха
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
45 864892 Тройник ввертной симметричный
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Покрытие без покрытия
46 6522-8609141-30СБ Труба низкого давления
Подробнее
Дополнительная информация:
Кол-во на "65201" 1
Модель 6522
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 141
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
