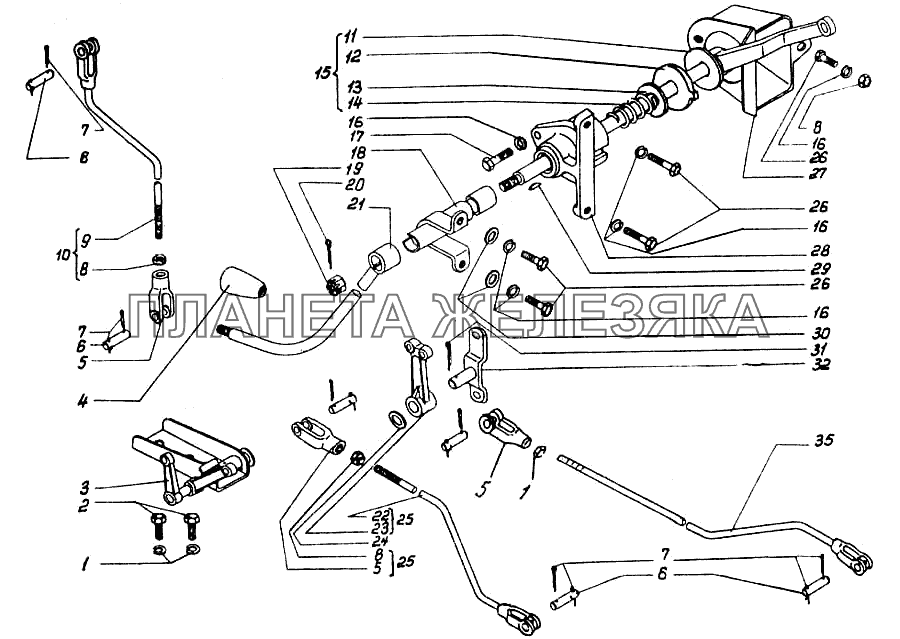

Управление дизелем ДТ-75МВ| ← Радиатор масляный | Управление запуском дизеля → |
| № | Номер детали | Наименование детали | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 88.20.002 | Управление дизелем |
|
||||||||
| 1 | Болт М8.6gх20.88. 35.016 ГОСТ 7796-70 |
Болт М8.6gх20.88. 35.016 ГОСТ 7796-70 Подробнее
Дополнительная информация:
|
|
|||||||
| 1 | Шайба 1065Г05 ГОСТ 6402-70 |
Шайба 1065Г05 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||
| 2 | 77.20.114А |
Диск Подробнее
Дополнительная информация:
|
|
|||||||
| 2 | Болт М10.6gх18.58.016 ГОСТ 7796-70 |
Болт М10.6gх18.58.016 ГОСТ 7796-70 Подробнее
Дополнительная информация:
|
|
|||||||
| 3 | 88.20.021 |
Кронштейн с рычагами Подробнее
Дополнительная информация:
|
|
|||||||
| 4 | А13.05.000 |
Рукоятка управления Подробнее
Дополнительная информация:
|
|
|||||||
| 5 | 77.20.111А |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||
| 6 | 54.20.405-1 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||
| 7 | Шплинт 3,2х18 ГОСТ 397-79 |
Шплинт 3,2х18 ГОСТ 397-79 Подробнее
Дополнительная информация:
|
|
|||||||
| 8 | Гайка М8.6.016 ГОСТ 5915-70 | Гайка М8.6.016 ГОСТ 5915-70 |
|
|||||||
| 9 | 88.20.023-1 |
Тяга вертикальная Подробнее
Дополнительная информация:
|
|
|||||||
| 10 | 88.20.031 |
Тяга вертикальная Подробнее
Дополнительная информация:
|
|
|||||||
| 11 | 78.20.031 |
Рычаг верхний Подробнее
Дополнительная информация:
|
|
|||||||
| 13 | 77.20.115 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||
| 14 | 77.20.109 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||
| 15 | 78.20.030 |
Муфта Подробнее
Дополнительная информация:
|
|
|||||||
| 16 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Шайба 8 65Г 05 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||
| 18 | 78.20.022-1 |
Труба с кронштейном Подробнее
Дополнительная информация:
|
|
|||||||
| 19 | 88.20.211 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||
| 20 | Шплинт 4х32 ГОСТ 397-79 |
Шплинт 4х32 ГОСТ 397-79 Подробнее
Дополнительная информация:
|
|
|||||||
| 21 | 78.20.206 |
Рычаг управления Подробнее
Дополнительная информация:
|
|
|||||||
| 22 | 88.20.024 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||
| 23 | 85.20-1МЛ |
Рычаг промежуточный Подробнее
Дополнительная информация:
|
|
|||||||
| 24 | Шайба 12.01.013 ГОСТ 11371-78 |
Шайба 12.01.013 ГОСТ 11371-78 Подробнее
Дополнительная информация:
|
|
|||||||
| 26 | Болт М8.6gх25.88.35.016 ГОСТ 7796-70 |
Болт М8.6gх25.88.35.016 ГОСТ 7796-70 Подробнее
Дополнительная информация:
|
|
|||||||
| 27 | 88.20.029 | Кожух в сборе |
|
|||||||
| 28 | 78.20.222 |
Корпус муфты Подробнее
Дополнительная информация:
|
|
|||||||
| 29 | Шпонка 4х6,5 ГОСТ 24071-80 |
Шпонка 4х6,5 ГОСТ 24071-80 Подробнее
Дополнительная информация:
|
|
|||||||
| 30 | Шайба 8.01.013 ГОСТ 11371-78 |
Шайба 8.01.013 ГОСТ 11371-78 Подробнее
Дополнительная информация:
|
|
|||||||
| 31 | Шплинт 3,2х20 ГОСТ 397-79 |
Шплинт 3,2х20 ГОСТ 397-79 Подробнее
Дополнительная информация:
|
|
|||||||
| 32 | 85.20.013 |
Кронштейн промежуточный в сборе Подробнее
Дополнительная информация:
|
|
|||||||
| 33 | 78.20.209 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||
| 36 | 88.20.025 |
Тяга топливного насоса Подробнее
Дополнительная информация:
|
|
