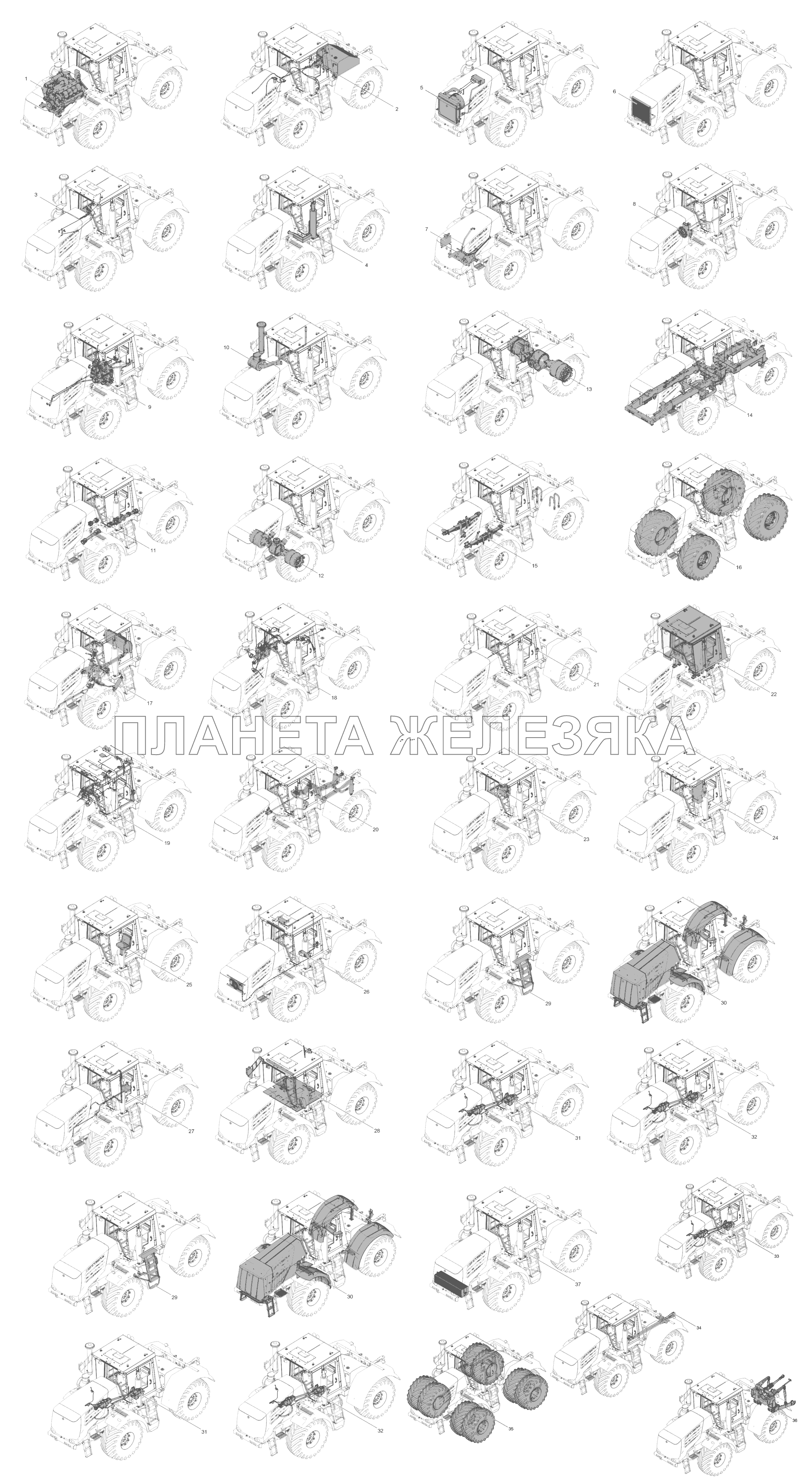

Схема деления трактора К-744Р3 "Стандарт"


← Трактор "Кировец" К744Р3Ст 744Р3-1000000 Двигатель в сборе →
Схема деления трактора К-744Р3
  Номер детали Наименование детали
1 744Р3-1000000 Двигатель в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 3
Группа Двигатель
Подгруппа Двигатель в сборе
Порядковый номер детали 000
2 744Р2-1100000-5 Система питания
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 2
Группа Cистема питания двигателя
Подгруппа 1100
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
3 744Р2-1108000-1 Управление подачей топлива
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 2
Группа Cистема питания двигателя
Подгруппа Управление карбюратором (акселератор - управление подачей топлива)
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
4 744Р3-1200000-2 Система выпуска отработавших газов
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 3
Группа Система выпуска газов двигателя
Подгруппа 1200
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
5 744Р3-1300000-1 Система охлаждения двигателя
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 3
Группа Система охлаждения
Подгруппа 1300
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
6 744Р1-1400000-3 Система смазки
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 1
Группа Система управления двигателем электронная
Подгруппа 1400
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
7 744Р1-1500000-2 Система подогрева двигателя
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 1
Подгруппа 1500
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
8 744Р3-1600000-01 Редуктор с полужесткой муфтой
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 3
Группа Сцепление
Подгруппа 1600
Порядковый номер детали 000
9 744Р2-0017000-1 Установка коробки передач
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 2
Подгруппа Коробка передач
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
10 744Р3-1900000-2 Система очистки воздуха
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 3
Подгруппа 1900
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
11 744Р2-2200000 Передача карданная
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 2
Группа Валы карданные
Подгруппа Валы карданные (карданная передача трансмиссии)
Порядковый номер детали 000
12 744Р1-2300000-1/744Р3 Мост ведущий
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 1
Группа Мост ведущий передний
Подгруппа Мост ведущий передний в сборе
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
13 744Р1-2300000-1/744Р3 Мост ведущий
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 1
Группа Мост ведущий передний
Подгруппа Мост ведущий передний в сборе
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
14 744Р3-2800000 Рама
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 3
Группа Рама
Подгруппа Рама в сборе
Порядковый номер детали 000
15 2256010-2900000-3 Подвеска
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
16 700А.31.00.000 Колеса
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
17 744Р2-3400000-3 Гидросистема управления поворотом
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 2
Группа Управление рулевое
Подгруппа Управление рулевое в сборе
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
18 744Р2-3500000-4-01 Тормоза
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 2
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
19 744Р2-3700000-2 Электрооборудование
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 2
Группа Электрооборудование
Подгруппа 3700
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
20 744Р3-4600000 Система навесного оборудования
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 3
Подгруппа 4600
Порядковый номер детали 000
21 744Р-5208000-2 Установка омывателей стекол кабины
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р
Группа Окно ветровое
Подгруппа Обмыв ветрового ветрового (омыватель)
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
22 744Р1-6700000 Кабина
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 1
Подгруппа 6700
Порядковый номер детали 000
23 744-6750000-3 Блок управления
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744
Подгруппа 6750
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
24 744Р-6800000 Установка сиденья
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р
Группа Сиденье водителя
Подгруппа Сиденье водителя в сборе (и переднее сидение)
Порядковый номер детали 000
25 744Р-6810000 Сиденье дополнительное
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р
Группа Сиденье водителя
Подгруппа Сиденье переднее
Порядковый номер детали 000
26 744Р1-8100000-5 Система кондиционирования воздуха и отопления
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 1
Группа Отопление и вентиляция кабины
Подгруппа Отопление и вентиляция
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
27 744Р2-8110000-5 Система отопления кабины
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 2
Группа Отопление и вентиляция кабины
Подгруппа Отопление кузова заднее
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
28 744Р-8200000-3 Принадлежности кабины
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р
Группа Принадлежности кабины
Подгруппа 8200
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
29 744Р-8210000-3 Лестница
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р
Группа Принадлежности кабины
Подгруппа 8210
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
30 744Р1-8400000-2 Облицовка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 1
Группа Оперение
Подгруппа Оперение в сборе
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
31 744Р-4200000 Механизм отбора мощности
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р
Группа Спецоборудование
Подгруппа 4200
Порядковый номер детали 000
32 744Р-4200000-01 Механизм отбора мощности
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р
Группа Спецоборудование
Подгруппа 4200
Порядковый номер детали 000
33 744Р-4200000-02 Механизм отбора мощности
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р
Группа Спецоборудование
Подгруппа 4200
Порядковый номер детали 000
34 744Р1-4642000 Маятниковое прицепное устройство
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 1
Подгруппа 4642
Порядковый номер детали 000
35 744Р-47.04.000 Комплект для сдваивания колес
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
36 744Р3-4628000 Механизм навески
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 3
Подгруппа 4628
Порядковый номер детали 000
37 744Р3-4705000-02 Груз балластный
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 3
Группа Оборудование дополнительное
Подгруппа 4705
Порядковый номер детали 000
