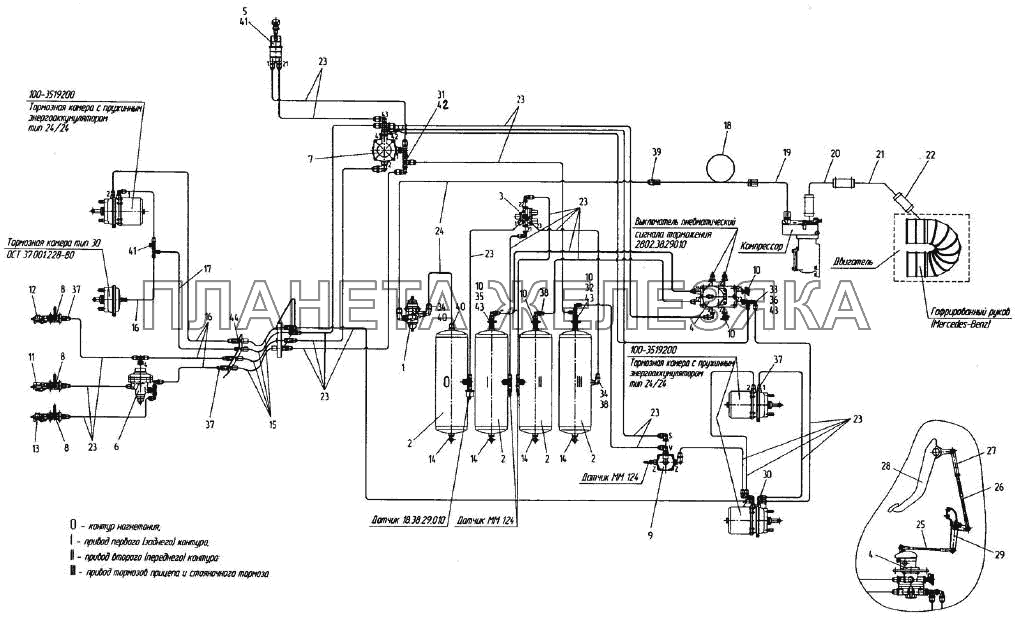

Схема пневматическая тормозной системы 742P2-3500000-3 К-744Р2


← Гидроцилиндр поворота Н700А.3429000 Электрооборудование передней и задней полурамы 744P2-3798000-5 744P-3761000-1 →
Схема пневматическая тормозной системы 742P2-3500000-3 К-744Р2
  Номер детали Наименование детали
1 100-3512010 Регулятор давления в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 100
Группа Тормоза
Подгруппа Регулятор давления
Порядковый номер детали 010
2 744Р-3500170 Баллон воздушный
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 4
Модель 744Р
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 170
Регулятор давления ЗИЛ,КАМАЗ,МАЗ,УРАЛ,КРАЗ,ЛИАЗ MEGAPOWER 3 100-3515210 Клапан защитный тройной
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 100
Группа Тормоза
Подгруппа Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали 210
Клапан ЗИЛ,КАМАЗ,МАЗ,УРАЛ защитный тройной PEKAR 4 100-3514008 Кран тормозной двухсекционный с рычагом
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 100
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 008
5 744Р1-3500140 Кран ручной тормозной
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 744Р 1
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 140
6 744Р1-3500080 Клапан управления тормозами прицепа с однопроводным приводом
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 744Р 1
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 080
7 744Р1-3500040 Клапан управления тормозами прицепа с двухпроводным приводом
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 744Р 1
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 040
8 Кр20-3520010 Кран
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 3
Модель РљСЂ20
Группа Тормоза
Подгруппа Кран разобщительный
Порядковый номер детали 010
9 744Р1-3500010 Клапан ускорительный
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 744Р 1
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 010
Кран ЗИЛ,КАМАЗ,МАЗ тормозной 2-х секционный с рычагом MEGAPOWER 10 100-3515310 Клапан контрольного вывода
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 5
Модель 100
Группа Тормоза
Подгруппа Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали 310
  Код Название Артикул Цена
Клапан КАМАЗ контрольного вывода РААЗ 015900 Клапан КАМАЗ контрольного вывода РААЗ 100-3515310 540,00
Товар в Корзине
11 П00-3521010 Головка соединительная тип А
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель Рџ00
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 010
12 100-3521110 Головка соединительная тип ПАЛМ красная
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 110
13 100-3521111 Головка соединительная тип ПАЛМ голубая
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 100
Группа Тормоза
Подгруппа Головка соединительная пневмотормозов
Порядковый номер детали 111
Клапан КАМАЗ контрольного вывода РААЗ 14 100-3513110 Кран слива конденсата
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 4
Модель 100
Группа Тормоза
Подгруппа Баллоны воздушные пневмотормозов
Порядковый номер детали 110
15 2765020-3500160 Рукав
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 4
Группа Устройство седельное
Подгруппа 2765
Порядковый номер детали 020
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
16 744Р1-3500017-01 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 744Р 1
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 017
17 744Р1-3500017-02 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 744Р 1
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 017
18 744Р2-3500100 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 744Р 2
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 100
19 744Р2-3500101 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 744Р 2
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 101
20 744Р2-3500304 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 744Р 2
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 304
21 744Р2-3500330-1 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 744Р 2
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 330
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
22 701.1504065-2 Шланг
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 3
Модель 701
Подгруппа 1504
Порядковый номер детали 065
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
23 8282519066 Трубка DIN 73378-10х1 РА11РНL
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 30
Примечание Нет
Группа Принадлежности кабины
Подгруппа 8282
Порядковый номер детали 519
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
24 8282519046 Трубка DIN 74324-15х1,5 РА12НIРНL
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Примечание Нет
Группа Принадлежности кабины
Подгруппа 8282
Порядковый номер детали 519
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
25 744Р-3500080 Тяга
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 744Р
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 080
26 744Р-3500090 Тяга
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 744Р
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 090
27 2256010-3500023 Вилка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
28 744Р-3500050 Педаль
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 744Р
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 050
29 744Р-3500110 Валик
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Модель 744Р
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 110
30 8938313200 Двойной угольник с гайкой
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 3
Подгруппа 8938
Порядковый номер детали 313
31 8935017834 Тройник
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 12
Подгруппа 8935
Порядковый номер детали 017
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
32 8935017874 Тройник
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 3
Подгруппа 8935
Порядковый номер детали 017
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
33 8934017744 Угольник
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 11
Подгруппа 8934
Порядковый номер детали 017
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
34 8938904500 Угольник с гайкой
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 12
Подгруппа 8938
Порядковый номер детали 904
35 8931047732 Переходник
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 3
Подгруппа 8931
Порядковый номер детали 047
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
36 8931047752 Переходник
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 11
Подгруппа 8931
Порядковый номер детали 047
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
37 8938034100 Штуцер
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 43
Подгруппа 8938
Порядковый номер детали 034
38 8938034200 Штуцер
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 13
Подгруппа 8938
Порядковый номер детали 034
39 8938034500 Штуцер
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Подгруппа 8938
Порядковый номер детали 034
40 8938034600 Штуцер
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 3
Подгруппа 8938
Порядковый номер детали 034
41 8930220094 Заглушка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 2
Подгруппа 8930
Порядковый номер детали 220
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
42 8931047722 Переходник
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 1
Подгруппа 8931
Порядковый номер детали 047
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
43 8915030524 Гайка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 12
Подгруппа 8915
Порядковый номер детали 030
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
44 8915030534 Гайка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р2" 18
Подгруппа 8915
Порядковый номер детали 030
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
